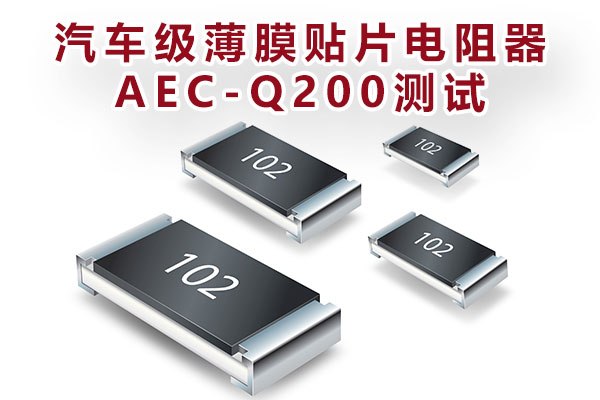

什么是汽車級薄膜貼片電阻器？

汽車環境中越來越多的電子產品需要各種具有先進產品特性和卓越可靠性的無源元件。但相對較新的系統，例如車對車通信、駕駛員輔助、自動轉向和自動泊車，正在經歷類似的轉變，需要更多的電阻器和電容器。汽車環境中的更深入集成需要將無源元件的性能推向極限。

汽車級薄膜貼片電阻器是專為汽車電子、工業和醫療設備、電信以及測試和測量設備而設計的電阻器。這些電阻器具有出色的抗含硫氣氛、MSL I 濕氣敏感性水平，并提供高組件和設備可靠性。

汽車級薄膜貼片電阻器為什么要符合AEC-Q200標準？

汽車級薄膜貼片電阻器是一種新型電阻器。目前，許多品牌電阻器在汽車電阻器領域展開競爭。各大國際品牌電阻器制造商紛紛推出了自己的汽車級電阻器。汽車級電阻器要進入汽車行業，必須要通過AEC-Q200標準測試。

汽車電子產品的驗證規范比一般零件的驗證規范更為嚴格。AEC（汽車電子委員會）中常用的國際標準（AEC-Q100、AEC-Q200）的測試條件仍然基于JEDEC或MIL STD，加上這部分獨立構建的測試方法，因此其思路比傳統IC考慮因素更完整。成功通過了汽車電子行業標準AEC-Q200的第三方測試認證，標志著該品牌的汽車級電阻器產品系列將更加完善，可以為該品牌的電阻器全面進入汽車電子市場奠定堅實的基礎。

汽車級薄膜貼片電阻器AEC-Q200測試項目及依據標準

1. Electrical test before and after stress test 應力測試前后電氣測試 用戶規格；

2. High temperature storage 高溫存儲 MIL-STD-202 Method 108；

3. Temperature cycle 溫度循環 JES D22 Method JA-104；

4. High humidity 偏高濕度 MIL-STD-202 Method 103；

5. Working life 工作壽命 MIL-STD-202 Method 108；

6. Appearance 外觀 MIL-STD-883 Method 2009；

7. Dimensions 尺寸 JESD22 Method JB-100；

8. Terminal strength (pin) 端子強度（引腳） MIL-STD-202 Method 211；

9. Solvent resistance 溶劑抵抗 MIL-STD-202 Method 215；

10. Mechanical shock 機械沖擊 MIL-STD-202 Method 213；

11. Vibration 振動 MIL-STD-202 Method 204；

12. Resistance to welding heat 耐焊接熱 MIL-STD-202 Method 210；

13. ESD electrostatic discharge ESD靜電放電 AEC-Q200-002 Or ISO/DIS10605；

14. Solderability 可焊性 J-STD-002；

15. Electrical characteristics 電氣特性 用戶規格；

16. Flammability 可燃性 UL-94；

17. Board bending 板彎曲 AEC-Q200-005；

18. Terminal strength (SMD) 端子強度（SMD） AEC-Q200-006；

19. Rotation life旋轉壽命 MIL-STD-202 Method 206。

汽車級薄膜貼片電阻器AEC-Q200測試需要提供信息

1. 產品裝配圖、尺寸圖、產品規格書等；

2. 電氣參數表；

3. 關鍵原材料清單；

4. 同一應用單元中不同型號產品之間的差異說明。

汽車級薄膜貼片電阻器AEC-Q200測試報告辦理流程

1. 項目確定：確認產品測試項目、費用、時間和樣品數量等。；

2. 資料準備：根據標準試驗的要求，公司準備所需的資料和樣品；

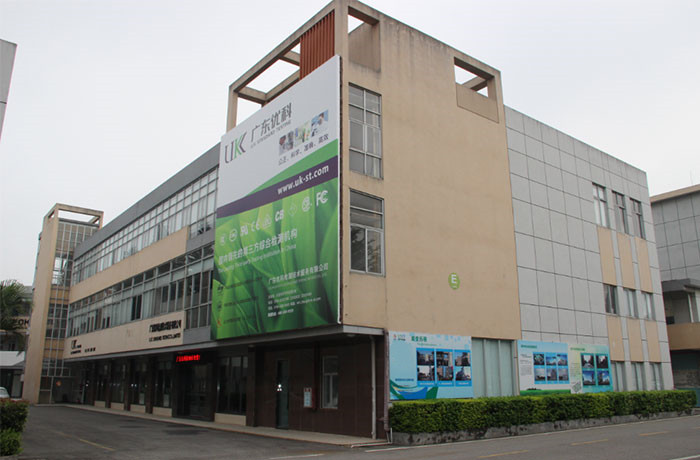

3. 送樣檢測：公司送樣至廣東優科檢測實驗室進行產品檢測；

4. 簽發報告：產品檢測結果符合標準要求，正式簽發報告。
