Surge浪涌抗擾度測試是EMS的一個測試項目，它主要測試的是EUT對雷電產生的感應電壓瞬變的抗擾度。因?yàn)樵贓UT的使用過程中，在發生雷電時，在電源線和信號線上可能會產生一個感應的高峰電壓，這個電壓可能會導致EUT性能下降甚至損壞，浪涌測試是通過浪涌信號發生器模擬產生一個尖峰電壓，耦合到電源線和數據線上，觀察EUT在這么大的感應電壓沖擊下是否能正常的工作。
Surge浪涌抗擾度試驗用來模擬自然雷擊或者電網中接入大容性負載時所產生的脈沖對設備的影響。包含電源端和信號端測試。

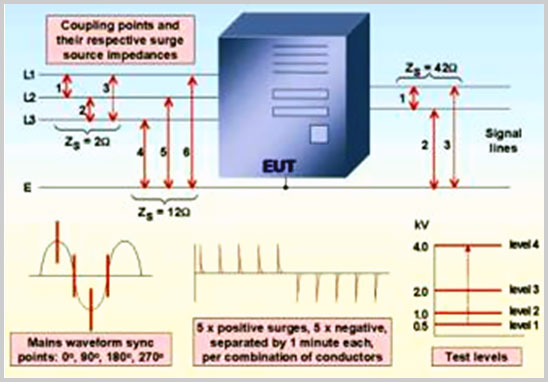

電源端測試：包括L和N線間、L對保護地、N線對保護地、L&N對保護地，其中第一種屬于差模干擾，后三種為共模干擾。
信號端測試：如果是屏蔽線，干擾加在屏蔽層上，如果是地線，干擾加在信號線上，例如對用戶線，直接加在AB線上。
GB/T 17626.5-2008、IEC 61000-4-5:2014+A1:2017、EN 61000-4-5:2014 《電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗》
CISPR 14-2:2015、EN 55014-2:2015 《家用電器、電動工具和類似器具的電磁兼容要求 第 2 部分：抗擾度》
GB/T 18595-2014 《一般照明用設備電磁兼容抗擾度》

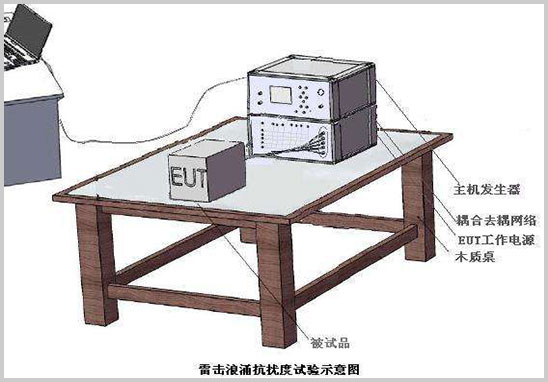

試驗發生器、耦合裝置、去耦網絡、接地參考平面等。
環境溫度：15℃~35℃、相對濕度：10%~75%RH、大氣壓力：86kPa~106kPa。
浪涌波形有：1.2/50(8/20)組合波，10/700電壓波，其中1.2/50、1.2/50(8/20)波形用在電源端和室內信號端的試驗上，而10/700電壓波用在室外信號端的浪涌試驗上。
上述波形中的1.2、8和10都是指波形的波前時間，單位為us，50、20和700指得是波形的脈寬，單位也為us，可見浪涌波形的能量遠大于EFT/B和靜電，但是干擾頻寬卻要窄得多。
1. 浪涌脈沖的上升時間較長，脈寬較寬，不含有較高的頻率成分，因此對電路的干擾以傳導為主。
2. 主要體現在過高的差模電壓幅度導致輸入器件擊穿損壞,或者過高的共模電壓導致線路與地之間的絕緣層擊穿。
3. 由于器件擊穿后阻抗很低,浪涌發生器產生的很大的電流隨之使器件過熱發生損壞。
4. 對于有較大平滑電容的整流電路,過電流使器件損壞也可能是首先發生的。
1. 雷擊浪涌試驗的最大特點是能量特別大，所以采用普通濾波器和鐵氧體磁芯來濾波、吸收的方案基本無效， 必須使用氣體放電管、壓敏電阻、 硅瞬變電壓吸收二極管和半導體放電管等專門的浪涌抑制器件才行。
2. 浪涌抑制器件的一個共同特性就是阻抗在有浪涌電壓與沒浪涌電壓時不同。正常電壓下， 它的阻抗很高，對電路的工作沒有影響；當有很高的浪涌電壓加在它上面時，它的阻抗變得很低，將浪涌能量旁路掉。
3. 這類器件的使用方法是并聯在線路與參考地之間，當浪涌電壓出現時， 迅速導通， 以將電壓幅度限制在一定的值上。
