RE輻射發射測試屬于EMI電磁干擾測試，又叫輻射騷擾測試，就是測量產品通過空間傳播的輻射騷擾場強，可分為磁場輻射、電場輻射和騷擾功率。磁場輻射是對于燈具和電磁爐等產品的，騷擾功率是對于家電、電動工具、AV產品的輔助設備等產品的，電場輻射則更為普遍。

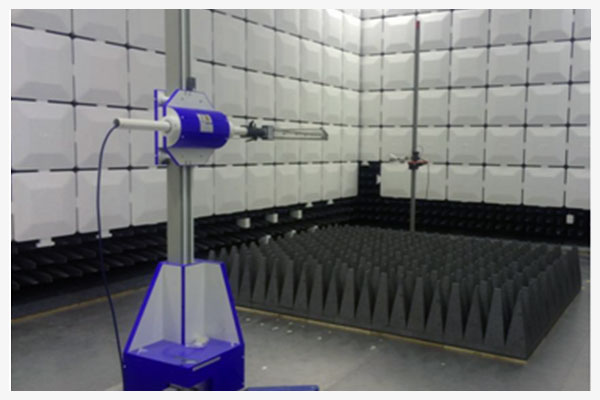

以電場輻射為例，測試頻段一般是30MHz～1GHz，測試限值標準分為Class A/B，測試場地分為3m和10m。電波暗室中，產品放在360度轉臺中央，天線在1-4m高度上下升降，尋找輻射最大值。
1. 電場輻射：CISPR22/EN55022(信息技術產品），CISPR13/EN55013（音頻類產品），CISPR11/EN55011（工科醫），CISPR14-1，CISPR15/EN55015（燈具）；
2. 磁場輻射：CISPR15（工作電流頻率超過100Hz的燈具），CISPR11（電磁爐）；
3. 騷擾功率：CISPR14-1（工作頻率不超過9kHz的一部分設備除外），CISPR13（只對輔助設備）。
30MHz-18.5GH。
1. 30MHz-1GHz電場輻射
在半電波暗室中進行，EUT隨轉臺360度轉動，天線在1-4m高度上下升降，尋找輻射最大值。結果用QP值表示。垂直、水平兩種天線極化方向都測。
2. 大于1G的電場輻射
工作頻率超過108MHz的ITE設備、超過400MHz的ISM設備需要測試，是在3m場地，使用頻譜儀測。ITE設備測試方法基本同30MHz-1GHz，結果用Peak與AV值表示。ISM的產品有點不同，需要在全電波暗室中測，天線同產品同高度，不升降，轉臺仍然轉動以尋找輻射最大值。
3. 替代法
采用ERP（有效發射功率）來代替，再換算成場強數值。這個在RF測試中經常用到，常規EMC很少使用。替代法測試的目的是測試EUT的殼體輻射，需要拆除所有可拆卸電纜，不可拆卸的電纜上套鐵氧體磁環。首先用天線A和接收機測量出EUT的最大騷擾值，然后用天線B替代EUT，調節信號發生器輸出功率，直至測量接收機達到同樣的值。記錄替代天線B的輸入端功率，即為EUT的殼體輻射功率。天線的選則根據測試頻率來定。
4. 磁場輻射
采用三環天線的磁場輻射測試沒啥好說的，樣品放置在天線中心，X/Y/Z三個方向各測一組磁場輻射的結果。采用單小環天線時，天線垂直地面放置，最低部分高于地面1m，因為是近場測量，又考慮到了地面的反射，測量所得的值反映了EUT的水平和垂直的磁場分量。
5. 騷擾功率
對設備的所有長度超過25cm的電纜（也包括輔助設備的線纜）都需進行。因為在30-300MHz內不同頻點的騷擾在被測線纜中呈駐波形式分布。因此在測量中需要沿導軌拉功率吸收鉗以尋找每個終測頻點騷擾功率最大的位置（大致在離設備半波長的距離處）。
檢波測量儀測量值與限值線比較。低于PASS，高出FAIL。
