什么是AEC-Q200-004？

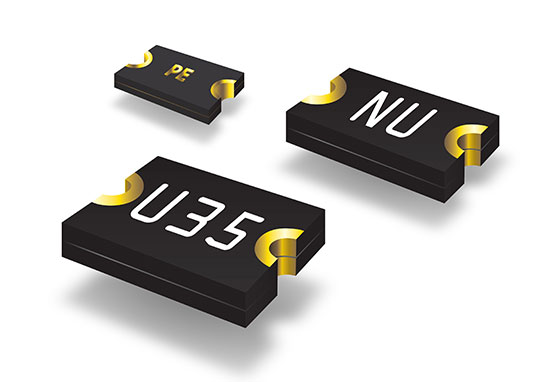

AEC-Q200-004_自恢復保險絲測量程序，該規范涵蓋了基于具有正電阻溫度系數的聚合材料的自恢復保險絲的測試和測量方法。它的目的是為此類組件的用戶提供方法，將基于聚合正溫度系數 (PPTC) 的自恢復保險絲與根據既定測試方法測試的既定標準性能要求進行比較。該方法提供了執行 AEC-Q200 表 14 中描述的測試所需的補充信息。

AEC-Q200-004_自恢復保險絲測量程序

AEC-Q200-004-001 電阻測量

注意：自恢復保險絲的電阻本質上對溫度很敏感。用于測量 PolySwitch 器件電阻的儀器必須盡量減少測試樣品的加熱。建議使用鑷子或等效物處理設備，以盡量減少由于手指或手溫度升高而對電阻測量的影響。設備應放置在進行測量的位置，并留出足夠的時間使設備達到測量溫度。

準確度：至少1%

用途：涵蓋了用于在設備處于關閉狀態時測量 PolySwitch 設備電阻的方法。

AEC-Q200-004-002 跳閘時間測量

測試順序：跳閘時間測試應在電阻測量后進行。在跳閘時間測試之前，設備在制造、焊接或壓力測試后不應經歷任何跳閘事件，以最近的事件為準。

準確度（電壓或電流）：至少±2%

目的：驗證測試樣本是否會在指定的電流下在指定的時間長度內跳閘。

AEC-Q200-004-003 保持電流測量

測試順序：保持電流評估測試應在最近一次跳閘事件后至少一小時，但不超過三小時進行。在大多數情況下，此跳閘事件將是一次跳閘時間評估測試。

準確度（電壓或電流）：至少±1%

目的：驗證測試樣本是否會通過指定的電流而不會跳閘。

AEC-Q200-004-004 跳閘電流測量

測試順序：跳閘電流評估測試應在未跳閘的設備上進行。如果在測試夾具上進行測試需要加熱過程，例如焊接，則在測試跳閘電流之前，設備應在標準房間條件下至少調節 24 小時。

準確度（電壓或電流）：至少 2%

目的：驗證測試樣本是否會在指定電流下跳閘。

AEC-Q200-004-005 功耗測量

測試順序：功率耗散測量應在跳閘狀態的設備上進行。一旦測試樣品達到跳閘狀態，測量器件兩端的電壓和通過器件的電流。功耗可以通過電壓和電流測量值計算。

準確度（電壓或電流）：至少±2%

目的：確定設備在標準環境中穩定在跳閘狀態后消耗的功率量。

AEC-Q200-004是無源器件AEC-Q200認證的測試規范之一，剪切力、短路故障電流耐久性、故障電流耐久性、壽命終止模式驗證、快速啟動耐力、甩負荷耐久性這些AEC-Q200測試項目都依據AEC-Q200-004規范進行測試。
