一、防靜電技術主題內容與適用范圍
本標準規定了電子設備研制生產全過程中對靜電放電危害的防護技術基本要求；靜電敏感器件的采購、檢測、貯存，運輸、裝聯過程中防靜電操作要求，對防靜電工作區的管理以及人員教育培訓等內容。
本標準適用于電子設備研制、生產、維修及電子元器件的采購、貯運、檢測中的靜電防護。

二、防靜電技術引用標準
1. GB 2887-89計算站場地技術條件
2. GB4385-1995防靜電膠底鞋、導電膠底鞋技術要求
3. GB12014-89防靜電工作服
4. 工業企業通信接地設計規范
5. GJB1210 接地、搭接和屏蔽設計的實施
6. GJB1649-1993電子產品防靜電放電控制大綱

三、防靜電技術術語
1. 靜電 electrostatics
物體表面過剩或不足的靜止電荷。
2. 靜電放電 electrostatic discharge(ESD)
靜電電場的能量達到一定程度后，擊穿其簡介質而進行放電的現象
3. 靜電敏感度electrostatic susceptivity
元器件所能承受的靜電放電電壓值．
4. 靜電敏感器static sensitivity device(SSD)
對靜電放電敏癌的器件．
注：靜電敏感器件的敏感度分級參照GJB l649-93附錄A．
5. 泄放 leakage
將靜電荷安全傳導到地．
6. 中和 neutralization
利用導性電荷使靜電消失。
7. 靜電導體electrostatic conductor
中華人民共和國電子工業部1994-08—08批準 1994-12-01 實施 SJ /T 10533—94 表面電阻值在105～1010范圍內的物體。
8. 接地 ground g
電氣連接到能提供或接受大量電荷的物體上(如大地、艦船或運載工具金屬外殼等)。
9. 防靜電工作區 static safe area
由各種防靜電設施、器件及明確的區域界限形成的工作場地。

四、防靜電技術基本要求
1．靜電防護的基本原則
a．抑制靜電荷的積聚；
b．迅速、安全、有效地消除已經產生的靜電荷。

2. 防靜電工作區場地
2.1 地面材料
2.1.1 禁止直接使用木質地板或鋪設毛、麻、化纖地毯及普通地板革。
2.1.2 應該選用由靜電導體材料構成的地面，如防靜電活動地板或在普通地面上鋪設防靜電地墊，并有效接地．
2.1.3 允許使用經特殊處理過的水磨石地面，如事先敷設地線網、滲碳或在地面噴涂抗靜電劑等。

2.2 接地
2.2.1 防靜電系統必須有獨立可靠的接地裝置，接地電阻一般應小于10Ω，埋設與檢測方法應符合GJB1210的要求。
2.2.2 防靜電地線不得接在電源零線上，不得與防雷地線共用。
2.2.3 使用三相五線制供電，其大地線可以作為防靜電地線(但零線、地線不得混接)。
2.2.4 接地主干線截面積應不小于100mm2，支干線截面積應不小于6mm2設備和工作臺的接地線應采用截面積不小于1.25mm2的多股敷塑導線，接地線顏色以黃綠色線為宜。
2.2.5 接地主干線的連接方式應采用釬焊。
2.2.6 防靜電設備連接端子應確保接觸可靠，易裝拆，允許使用各種夾式連接鋁，如鍔魚夾、插頭座等。

2.3 天花板材料
天花板材料應選用抗靜電型材料制品，一般情況下允許使用石膏板制品，禁止使用普通塑料制品。

2.4 墻壁面料
墻壁面料應使用抗靜電型墻紙，一般情況下允許使用石膏涂料或石灰涂料墻面，禁止使用 普通墻紙及塑料墻紙。

2.5 濕度控制
2.5.1 防靜電工作區的環境相對濕度以不低于50％為宜．
2.5.2 在不對產品造成有害影響前提下，允許使用增濕設備噴灑制劑或水，以增加環境濕度。
2.5.3 計算機房的濕度應符合GB 2887中的有關規定，類似的機房也應符合此規定。

2.6 區域界限
防靜電工作區應標明區域界限，并在明顯處懸掛警示標志，警示標志應符合GJB 1649規定，工作區入口處應配置離子化空氣風浴設備。

2.7 電荷源
在防靜電工作區內禁止使用及接觸易產生靜電荷的電荷源。

3 防靜電設施
(1) 靜電安全工作臺
1.1 靜電安全工作臺是防靜電工作區的基本組成部分，它由工作臺、防靜電桌墊、腕帶接頭和接大地線等組成。
1.2 防靜電桌墊上應不少于兩個腕帶接頭，一個供操作人員使用，另一個供技術人員，檢驗人員或其它人員使用。
1.3 必要時，靜電安全工作臺上應配備離子風靜電消除器。

1.4 靜電安全工作臺上不允許堆放塑料盒(片)、橡皮、紙板、玻璃等易產生靜電的雜物，圖紙資料等應裝入防靜電文件袋內。

(2) 防靜電腕帶

直接接觸靜電敏感器件的人員均應戴防靜電腕帶，腕帶應與人體皮膚有良好接觸，腕帶必須對人體無刺激、無過敏影響，腕帶系統對地電阻值應在106～108歐姆范圍內。

(3) 防靜電容器
在電子設備，研制生產過程中，一切貯存、周轉SSD的容器(元器件袋、轉運箱、印制板架、元器件存放盒等)應具備靜電防護性能．不允許使用金屬和普通塑料容器．必要時，存放部件用的周轉箱應接地。

(4) 離子風靜電消除器

消除絕緣材料表面的靜電荷應使用離子風靜電消除器。

(5) 防靜電工作服
5.1 進入防靜電工作區或接觸SSD。的人員應穿防靜電工作服，防靜電工作服面料應符合GBl2014規定。

5.2 在相對濕度大于50％的環境中，防靜電工作服允許選用純棉制品。

(6) 防靜電工作鞋

進入防靜電工作區或接觸SSD的人員應穿防靜電工作鞋，防靜電工作鞋應符合GB：4385 的有關規定。一般情況下允許穿普通鞋，但應同時使用導電鞋束或腳跟帶。

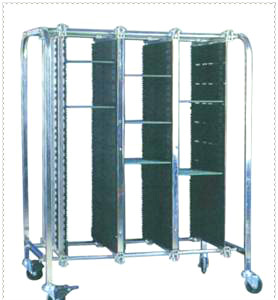

(7) 防靜電運輸車

轉運SSD或含有SSD的整、部件時，應采用有防靜電性能的運輸車。

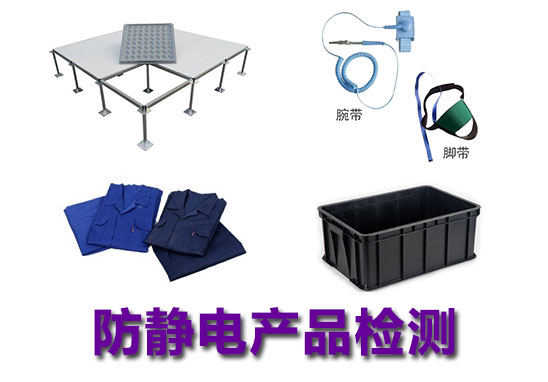

如有防靜電產品檢測、防靜電技術咨詢、ESD防護培訓需求的朋友請與我司聯系
