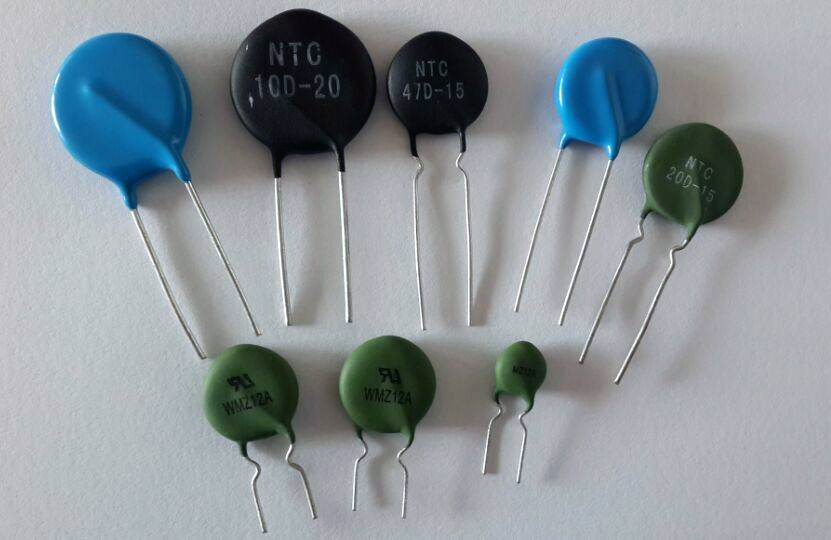

熱敏電阻(Thermistor)由于具備可重復使用以及動作可靠、穩定的特性，因此普遍運用于各類消費性電子產品的保護電路中。近年來隨著科技產業的蓬勃發展，各類消費性電子商品廠商對于熱敏電阻的需求與日俱增，同時許多亞洲的熱敏電阻廠商也都已經成為世界的主要供應商。有鑒于此，UL在臺灣分公司設立熱敏保護裝置─亞洲區測試驗證中心 ( Thermal Protect Device Testing Hub) 以就近照顧亞洲的熱敏保護裝置廠商，其中熱敏電阻產業也涵蓋在這項計劃中。

安規要求比較
熱敏電阻依據產品溫度阻值特性可以分成正溫度系數(PTC)以及負溫度系數(NTC)兩大類，UL 1434涵蓋了所有的熱敏電阻產品，而加拿大安規(CanadianStandardsAssociation,CSA認證)則依照產品細部差別將安規要求設置于不同的安規或是技術公告(TechnicalInformationLetter,TIL)中，詳細資訊請參閱表一、安規參照表。針對歐規部分，新版UL 60730-1的附件J中也有規范到熱敏電阻產品在控制電路上的運用。

測試條件比較
所有樣品在測試前均需先做過溫度─電阻特性測試，并且于測試后再進行一次特性測試以確認產品的重復精確度。UL認證及CSA認證在測試方面最大的差異在于，UL認證每項測試只需測三件樣品，而CSA認證則需要測六件樣品，UL認證的測試項目可以如表二及表三所示。

如表二所示PTC測試項目中，UL認證及CSA認證的不同處，在于CSA認證需要額外針對樣品做三百小時的高阻值狀態下的壽命測試。在耐久測試方面，CSA認證稱之為TripEnduranceTest，其測試條件與UL認證不同的地方是，UL認證要求需完成一定的循環次數，而CSA認證則要求先在額定電壓下測試4小時，然后再調高電壓至120%并測試4小時，最后再做64個小時額定電壓下的測試。

如表三所示NTC測試項目，UL認證及CSA認證的不同處，在于CSA認證只要求做6000次循環的耐久測試，同時還需另外針對樣品做1000安培的短路電流測試，并且需要打耐壓。

封裝式產品的塑料要求
封裝式產品是近幾年因應產業發展新興的產品，最常見的產品為PTC式馬達啟動器(MotorStarter)。這類產品為方便使用，因此在熱敏電阻元件外加裝塑膠外殼并以端子方式將電極延伸至外界，外型就如同一個開關一樣，只是少了按鈕。

關于封裝式產品在塑料方面的相關要求，往往是業者較為薄弱的環節。由于塑料所包覆的是帶電的熱敏電阻，因此塑膠料必須符合UL認證746C的要求，全新的申請案件或是塑膠外殼做設變時，都需要重新送樣做模流應力測試(MoldStressReliefTest)，同時塑膠料的溫度適用性也將由溫度─電阻特性測試中的溫升測試決定。

另一方面，依據UL 746C的要求，除了手動操作(Attended)的產品外，所有可攜帶式產品均需使用至少燃燒等級V級的材質，同時對于阻燃特性也有一定的要求。所謂手動操作類產品指的是當使用者手放開時產品即停止運轉的產品。在UL認證746C中等級數字越小代表越能通過較嚴苛的測試條件。由表四可以發現當塑料的燃燒等級越高級時，阻燃特性則相對可以要求較松。

申請安規認證注意事項
熱敏電阻類產品的種類規格繁多，為加速取得認證的時效，廠商向廣東優科檢測提出申請案時，可以事先備妥產品電氣規格，操作溫度或是命名法則等相關資料，以及詳細的產品型號列表，以方便UL選擇樣品及提供報價估算案件處理時程，客戶若能提供適當?shù)漠a(chǎn)品型號列表的Word電子檔，對于案件的報告處理速度將有幫助，同時UL認證將適度的調降收費回饋客戶。
