文章來源 : 廣東優科檢測 發表時間：2022-07-20 瀏覽數量：

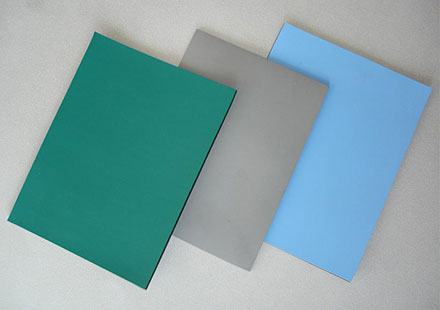

防靜電臺墊因其防靜電性能被廣泛應用于電子半導體器件、電子計算機、電子通訊設備和集成電路等微電子工業的生產車間和高級試驗室。優科檢測認證是具備CNAS及CMA資質認可的第三方防靜電臺墊測試機構，接下來為大家介紹防靜電臺墊的測試標準及測試方法。
防靜電臺墊主要依據以下標準進行測試：
SJ/T 10694《電子產品生產與應用系統防靜電檢測通用規范》
ANSI/ESD S20.20 《靜電放電控制程序》
IEC 61340-5-1 《靜電學 - 第 5-1 部分：靜電現象中電子設備的防護 - 一般要求》
1. 測試環境
溫度：25+/-5 0C；濕度：45+/-5%。
2. 測試工具
兆歐表1套，靜電壓測試儀1臺，棉布一塊。
3. 測試指標
測試共3個指標：表面電阻[1×10^5～1×10^9(正面)1×10^3～1×10^5（反面）]，接地電阻（0.75×106Ω～1×109Ω），摩擦帶電（＜150V)及消散時間（ ＜1s)。
4. 測試方法
1) 表面電阻測試
使用重錘前，先檢查一下重錘下面的皮是否干凈，如不干凈，用清水清洗（注意：不能使用酒精清洗）。把臺墊平放在辦公桌上，綠色面朝上，黑色面朝下，把重錘放在臺墊上，兩重錘相距約1.0m ，按下兆歐表測試按鈕，觀察讀數是否在1×10^5～1×10^9 ，否則判定為NG。把臺墊翻過來，黑色面朝上，綠色面朝下，按照上面方法，讀取示數是否在1×10^3～1×10^5范圍內，否則判定為NG。
2) 接地電阻測試
把連接在兆歐表左邊插孔的重錘從香蕉頭中拔出，然后把剩余一個重錘放在臺墊綠色一面上，把另一空余的香蕉頭插在接地插孔中，讀取兆歐表讀數是否在0.75×10^6Ω～1×10^9Ω內，如不是則判定為NG。
3) 摩擦帶電測試
把臺墊放在桌面，使用棉布在隨機選取位置在綠色面和黑色面上摩擦（建議方向向下，每秒2次，共摩擦20次），把靜電壓表探頭迅速移至摩擦處，讀取靜電壓表讀數是否在規定范圍內：＜150V，不在范圍內則判定為NG。摩擦帶電后把臺墊接地，電壓從最高值到10V是否小于1s。
辦理防靜電臺墊測試報告，請聯系第三方防靜電檢測機構-優科檢測認證。 我們將以優惠的價格和周到的服務為您提供專業高效的檢測認證服務。 如果您向我們提供產品圖片和規格，我們將根據您的產品給出相應的周期、報價和具體方案。 歡迎您來電咨詢！
