在蓬勃發展的低壓配電行業中，UL489和UL1077是低壓斷路器、塑殼開關常用的UL認證標準。UL489是塑殼斷路器、塑殼開關、斷路器配電箱在北美最權威的標準，該標準可以覆蓋交流1000V和直流1500V的電壓范圍，符合UL489的設備通常會作為動力回路的過流保護器，而UL1077通常應用在控制回路中，是電氣設備附加保護器的常用標準。

什么是 UL 489 和 UL 1077？

UL 489

UL489是指《塑殼斷路器、塑殼開關和帶防水盒斷路器》(Molded-Case Circuit Breakers, Molded-Case Switches, and Circuit-Breaker Enclosures)。

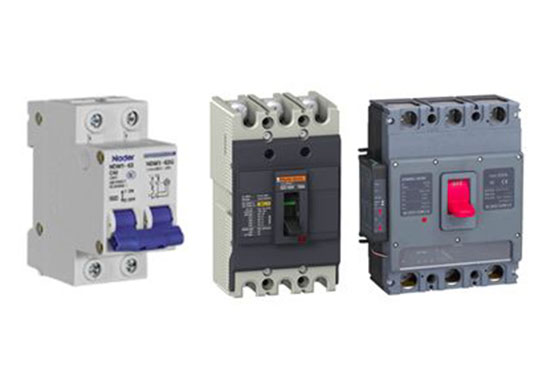

在 UL標準下，低壓空氣斷路器、塑殼斷路器和微型斷路器經過評估可“列名”為 UL 489，作為獨立產品使用。

UL 1077

UL1077的標準名稱是《在電氣設備中使用的補充保護器》(Supplementary protectors for use in electrical equipment)。

與UL489可作為獨立產品相比，UL 1077是指電氣設備中使用的補充保護器，這些補充保護器經過評估可“列名”為 UL 1077。

簡單來說，如果需要選擇在動力回路中起過流保護的斷路器，必須選擇UL489斷路器。而如果是為控制回路中輔助過流保護裝置，可以選擇UL1077斷路器。也就是說，UL 1077 設備不被 UL 視為斷路器，而是定義為補充保護者。

何時使用 UL 489，何時使用 UL 1077？

按照UL認證的要求，控制電路是分級的，第1級屬于UL489，第2級屬于1077，不能用混。

第1級的回路， 基本上是變壓器前后，或者主回路用UL489。

第2級回路， 是指每個分支回路  或者插座/馬達/PLC等負載前面，用UL1077。

UL489可用于配電干路系統，UL1077主要適用于電路終端或支路，不適用于光伏和重要的干路配電系統。

UL489和UL1077測試區別

電氣間隙和爬電距離

UL489：12.7/19.1mm 130V、19.1/31.8mm 300V、25.4/50.8mm 600V；

UL1077：3.2/6.4mm 150V、6.4/9.5mm 300V、9.5/12.7mm 600V。

設備校準

UL489：100%-不脫扣、135%-1h脫扣(≤50A)/2h(＞50A)、200%-2(3)/4/5min脫扣(30/50/100A);

UL1077：100%-不脫扣、105%/300%-制造商規定脫扣特性。

線路過載

UL489：50次@6xln或最小150A；

UL1077：50次@1.5xln(通用型)@6xln(電機啟動)。

使用壽命

UL489：6000電氣+4000機械 up to 100A

6000次電氣

分?jǐn)嗄芰?/strong>

UL489：Y:O-CO@1500/3000A(100A)、Z:O-CO-O@5000/10000A(100A)、HIC:O-CO@7500Aminimum；

UL1077：Depends on ratings O-CO-O 200-5000A

UL 489 和 UL 1077 標準測試類似，但 UL 489 測試更為嚴格，對安全性的要求更高，指標也幾乎是UL1077的3倍。同時，與 UL 489 不同，UL 1077 電路保護設備不一定需要通過測試。
