美國國家電氣法規National Electrical Code? (NEC?) 409.110(4) 和670.3(A) 規定了設備的短路電流額定值 (SCCR)，因此，了解如何確定工業控制柜的SCCR以及產品標記的含義將有助于確保工業控制柜的安全。

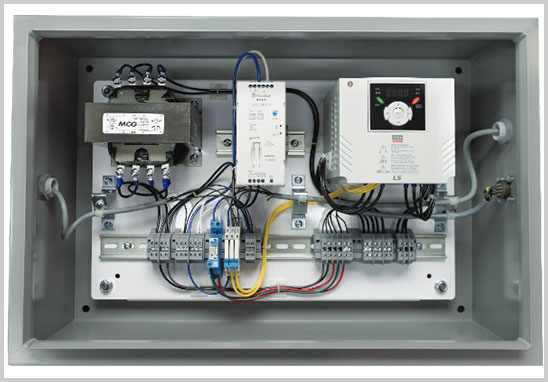

為提高工業控制柜的安全性，第三方UL認證機構優科檢測，幫助大家深入了解如何根據UL 508A第三版確定工業控制柜UL 508A認證短路電流額定值。

下面以問答的形式介紹如何確定工業控制柜UL 508A認證短路電流額定值

Q1：為何在分支電路中的無源零部件的SCCR值提高需要借助在饋線電路中的限流保險絲或斷路器？

A：首先，提高無源零部件的SCCR要考慮到提高SCCR之前零部件自身的SCCR。

其次，SCCR取決于使用何種類型的保護裝置保護無源零部件。根據定義，無源零部件及其保護裝置的聯合位于分支電路中。

Q2：為何分支電路保護裝置不能應用峰值允通電流？這背后的概念是什么？

A：此概念與NEC 240.86(A)的要求相關。

當故障電流大于斷路器標稱的額定分?jǐn)嗄芰?，不允許用保險絲的允通電流（設計的方法）來證明斷路器的保護，除非斷路器是無源的，塑殼斷路器不是。因此，當故障電流高于斷路器所標記的額定分?jǐn)嗄芰r(shí)，不允許使用保險絲允通電流來證明斷路器的保護。

Q3：為何可以提高斷路器或保險絲的SCCR在其連接到變壓器的次級繞組時，而在其他應用中，斷路器或保險絲的SCCR卻不能小于柜子的整體SCCR？

A：變壓器的次級連接保險絲或斷路器能限制短路電流。如果保險絲或斷路器的額定分?jǐn)嗄芰Σ恍∮诳赡艿亩搪冯娏鳎瑒t能成功限制變壓器能產生的任何級別的短路電流。

在這些情況下，在保險絲或斷路器所在的電路中，SCCR由位于變壓器初級的保險絲或斷路器的額定分?jǐn)嗄芰Υ_定。提供饋線或分支電路保護的保險絲或斷路器必須能夠分?jǐn)啾槐Ｗo(hù)設備的線路端子上可能的最小短路電流。

在這些應用中，由于沒有限制保險絲或斷路器的可能的短路電流，因此其額定分?jǐn)嗄芰Σ坏眯∮诒槐Ｗo(hù)柜子或設備的整體SCCR。

Q4：如果我選擇的限流保險絲未顯示在表4.2中，峰值電流值是多少？

A：在表SB4.2中，破折號表示該保險絲不需要測試。短路電流為50kA和200kA的中間保險絲（非標準規格大小）通常屬于這種情況。例如，40A保險絲不需要在50kA或200kA下進行測試。表格的腳注表示：當需要50 kA和200 kA的值時，應采用標準規格大小。

因此，如果想要找到50kA時40A保險絲的峰值允通電流，請采用50kA時60A的值。

Q5：是否可以在現場安裝主保險絲或斷路器，如何提供主保險絲或斷路器以確保符合柜子上標記的SCCR？

A：主保險絲或斷路器可在現場提供安裝。UL 508A（工業控制柜標準）第31.2.1節例外1和60.1對此進行了說明。在分支電路保護中應用SB5.1.2的要求，在饋電電路保護中應用SB5.1.3的要求，以此符合柜子上標記的SCCR。

Q6：柜子主保險絲或斷路器的額定分?jǐn)嗄芰τ袝r(shí)可以用作柜子的整體SCCR。這種說法正確嗎？

A：在柜子需要標記額定短路電流要求之前，電氣檢查員使用上述方法，雖然這種方法有缺陷，但似乎足以適用于大多數應用。

2006年，附錄SB被納入U(xiǎn)L 508A。附錄SB規定的確定柜子SCCR的程序更加準確和可靠。它考慮了主保險絲或斷路器的額定分?jǐn)嗄芰Γ瑫r(shí)還驗證了連接到保險絲或斷路器這些保護裝置負載側的設備。

Q7：通?？蛻舻腟CCR需求是多少？5kA是否合適？

A：在大多數商業和工業應用中，若設備SCCR僅為5kA，通常不足以滿足可能的故障電流。包括汽車或食品/飲料行業在內的許多行業要求設備達到65kA，甚至有時需要達到100kA。在某些安裝點，可能的故障電流可能會低于此值，但這提供了最大的靈活性。

Q8：當使用經過測試的組合式馬達控制器，例如馬達保護器和接觸器或變頻驅動器 (VFD) ，是否可更換不同的制造商，還是必須使用經過測試的？

A：如果設備顯示“最大安培斷路器”或“最大安培等級保險絲”，則可以使用任意制造商的產品?！钡?，如果制造商指定了馬達電路保護器（MCP –僅瞬時斷路器）或半導體（高速）保險絲和部件號，則只能使用此過電流設備。此外，組合式馬達控制器必須使用制造商指定的所有零部件才能應用此SCCR。例如，如果組合式馬達控制器包含帶有接觸器的過載繼電器，則SCCR可能不適用于無過載繼電器的單體接觸器。

Q9：工業控制柜是否可使用串聯額定值？

A：工業控制柜不允許使用限流保險絲或斷路器來測試串聯額定值。因此，在提高整體SCCR并使其超過斷路器的額定分?jǐn)嗄芰r(shí)，不允許使用限流過電流設備的允通電流來測試前面已有斷路器或保險絲的斷路器組合。

Q10：SCCR的計算日期，是原始設備制造商 (OEM) 還是安裝人員負責的？

A：安裝人員負責計算可能的短路（故障）電流和記錄日期。在設計階段，設計工程師應估計可能的故障電流，并將所需的SCCR告知OEM。但是，這只是估計值，必須根據安裝人員的實際安裝情況予以確認。
