電線組件-僅從產品名稱判斷，尤其是其中的“組件”一詞，容易讓人產生混淆，可能認為兩端帶有端接件（接插件）的連接線（包括電氣連接線和信號線）產品都屬于電線組件的范疇，但實際并非如此。
本文將針對《強制性產品認證目錄界定與描述表（2020年修訂）》（以下簡稱“CCC目錄”）中產品代碼為0101的電線組件產品進行介紹，以便于讀者對CCC目錄內的電線組件產品有更加清晰的認識，在工作中能夠準確判斷“組件”產品是否為CCC目錄內的電線組件。
產品范圍
CCC目錄中的電線組件產品包括電線組件、互連電線組件、Y型電線組件和Y型互連電線組件，適用標準為GB/T 15934和GB/T 26219。
注1：GB/T 15934-2008《電器附件 電線組件和互連電線組件》
注2：GB/T 26219-2010《電器附件 Y型電線組件和Y型互連電線組件》
產品定義

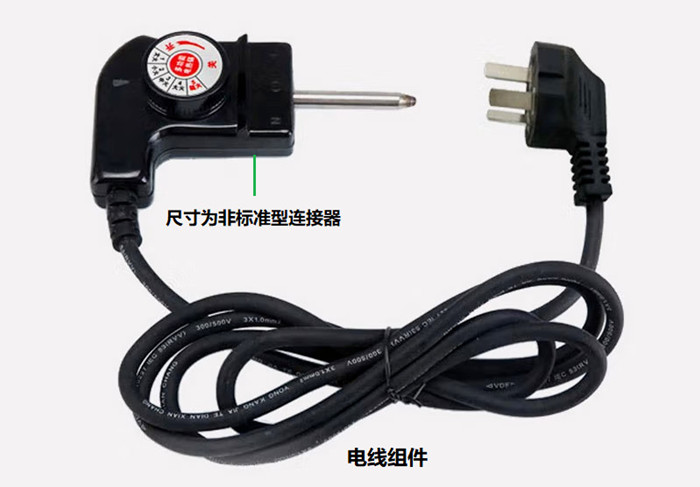

電線組件：由一根帶有一個不可拆線的插頭和帶有一個不可拆線的連接器的軟纜或軟線組成的，用于將電器器具或設備與電源連接的組件。

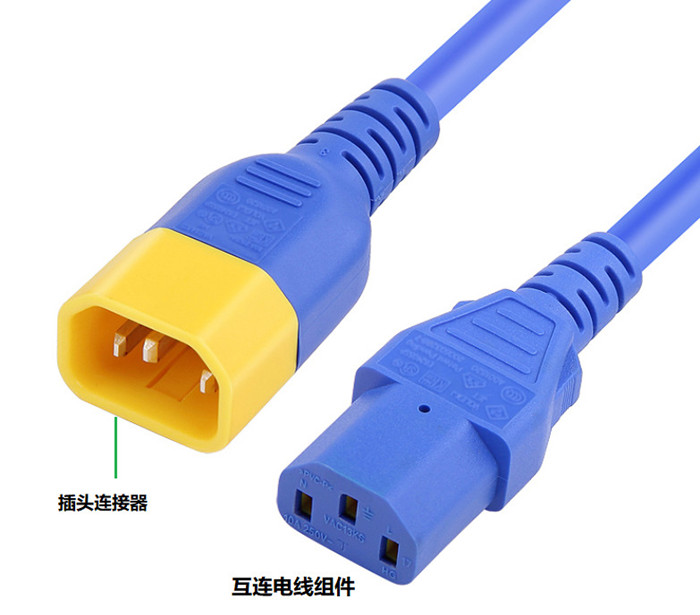

互連電線組件：由一根帶有一個不可拆線的插頭連接器和一個不可拆線的連接器的電線組成的，用于將一個電器器具或設備與另一個器具或設備的電源相互連接的組件。

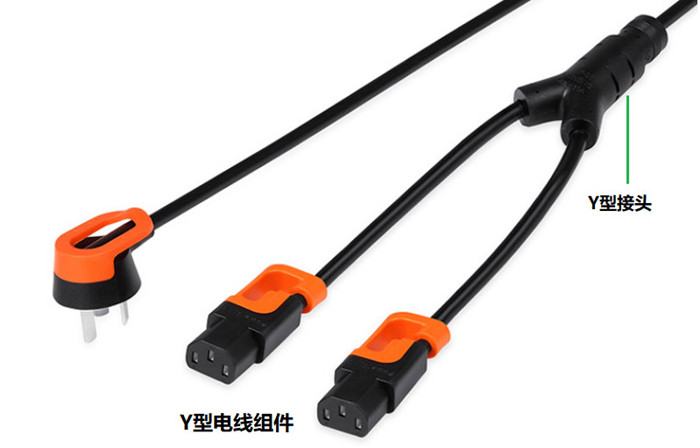

Y型電線組件：由帶有一個不可拆線的插頭和帶有兩個不可拆線的連接器的軟電纜（軟線）組成的，中間帶有一個不可拆線的Y型接頭的，用于將電氣器具或設備與電源連接的組件。

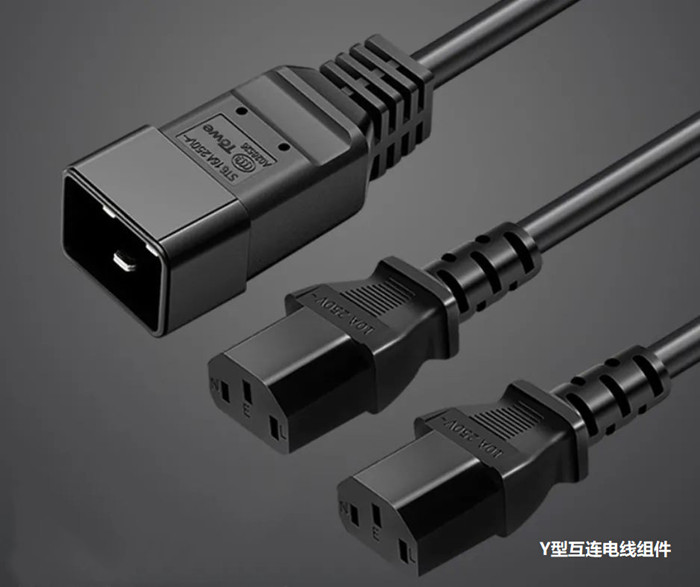

Y型互連電線組件：由帶有一個不可拆線的插頭連接器和兩個不可拆線的連接器的軟電纜（軟線）組成的，中間帶有一個不可拆線的Y型接頭的，用于將電氣器具或設備與另外的器具或設備的電源相互連接的組件。
注3：插頭應符合GB/T 2099.1的要求
注4：連接器和插頭連接器應符合GB/T 17465.1的要求
產品特點
1. 單相交流環境使用（額定電壓不超過交流250V，額定電流不超過16A）；
2. 插頭、連接器、插頭連接器和Y型接頭均為不可拆線結構；

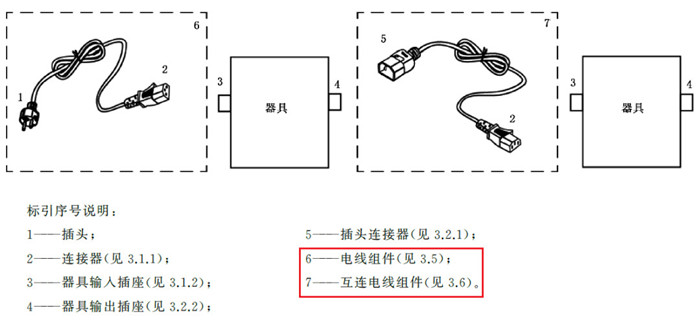

3. 用于器具（設備）與電網電源連接或器具（設備）之間的電源連接（見如下示意圖）。
注5：插頭的型式尺寸應符合GB/T 1002的要求
注6：連接器和插頭連接器型式尺寸可以為標準型（型式尺寸符合GB/T 17465.6）或非標準型；了解更多連接器和插頭連接器的信息請瀏覽往期推薦中的文章“一文說透家用和類似用途器具耦合器”
典型產品
應用場景展示

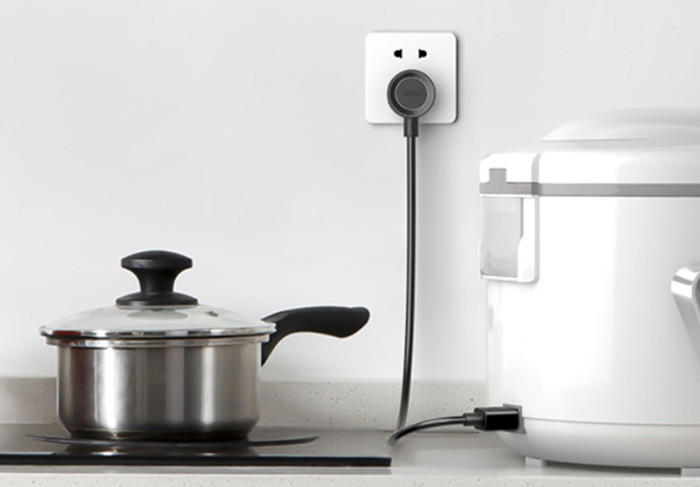

電線組件：家電產品與電網電源連接

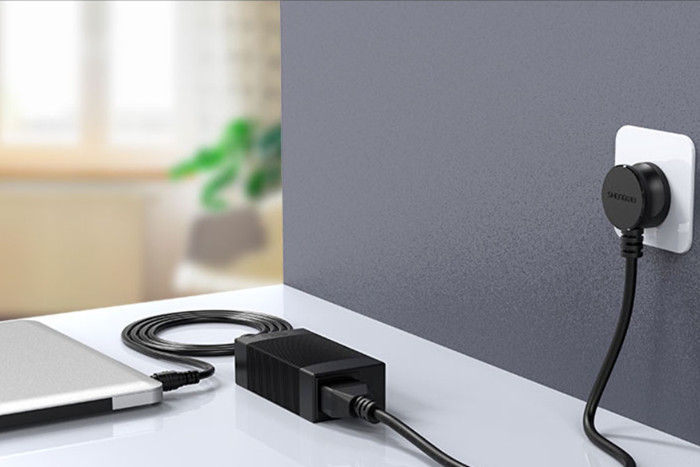

電線組件：電源適配器與電網電源連接

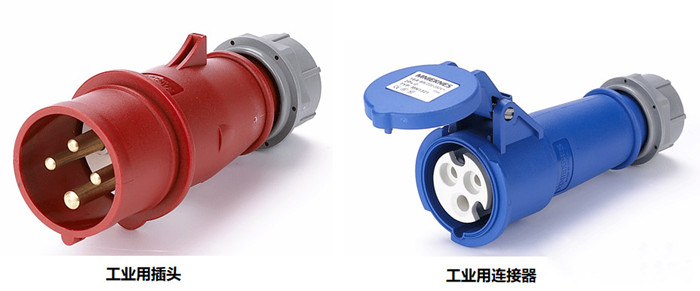

工業用插頭插座和連接器產品
注4：工業用插頭插座和耦合器適用GB/T 11918系列標準。

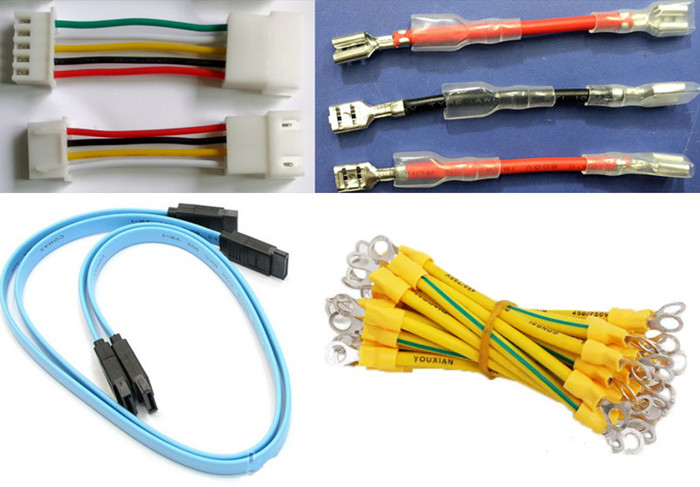

設備內部連接線（包括電氣連接線和信號線）
其他產品
※ 直流組件產品

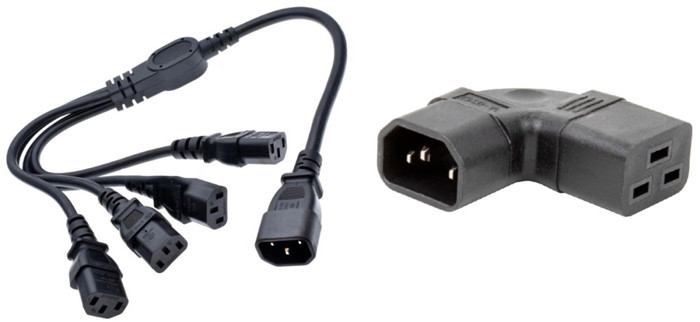

※ 不帶電源軟線的轉接頭
※ 延長線插座（執行GB/T 2099.7標準）
※ 一個插頭（或插頭連接器）帶多于兩個連接器的產品
※ 帶有漏電保護插頭的組件產品（漏電保護插頭適用標準為GB/T 20044）
