一、為什么(SPD)浪涌保護器推薦UL認證不推薦IEC標準？
IEC 61643-11是電力系統SPD的測試標準，此標準的SPD相關建議參數(Preferred values)范圍很廣，依照此標準，您可能買到好產品，也有可能買到毫無功能的產品。因此建議依照UL 1449標準，品質比較有保障。

二、IEC 61643-11 2011簡介
IEC 61643-11，其標題為：Low-voltage surge protective devices - Part 11: Surge protective devices connected to low-voltage power systems - Requirements and test methods。是低壓電力浪涌保護器的需求與測試標準。目前最新的版本為2011年版。

三、浪涌保護器有哪些重點參數？
A. 放電電流值(Current/Impulse discharge current)：此為SPD的壽命，能夠承受越大的放電電流代表SPD的壽命越長。
B. 電壓保護等級(voltage protection level)：此為SPD的保護能力，能夠?qū)⑼徊娏鲏旱脑降?，代表SPD的保護能力越好。此參數也有人叫殘馀電壓(residual voltage)、通過電壓(let-through voltage)、電壓保護位準(voltage protection rating)等。
C. 承受異常過電壓、過電流、短路電流能力：SPD安裝在交流電線路上，電力系統可能會出現異常的過電流、過電壓狀況，當發生異常狀況時，SPD本身會不會承受不了而造成爆炸或是起火燃燒？

四、NFPA 780/UL 1449怎么要求上述參數？
A. 根據NFPA 780/2014，電力SPD的公稱放電電流In值[1]至少20kA(8/20μs)(根據4.20.3.1.2)。
B. 根據NFPA 780/2014表格4.20.4，下表為電壓保護位準的要求值：

由于負載設備一般都是在L-N，因此我們建議看L-N的電壓值，最重要的是，NFPA 780明文規定，Voltage Protection Rating的測試組合波型為6kV/3kA。
C. UL 1449有各種安全性相關的測試標準，包含過電流、過電壓等。取得UL 1449認證及代表產品安全性沒有問題。

五、IEC 61643-11怎么規范？
A. 根據IEC 61643-11:2011，Iimp建議值(Preferred values,6.1)從1kA到25kA。In值(6.2)0.05kA到20kA。范圍相當大。
B. 根據6.4，電壓保護等級的建議值從0.08kV到10kV，范圍相當大，且最大的問題在于，在3.1.14的名詞定義中，也沒有提到測試的組合波型為何。也就是說，制造商可以用很小的組合波測試，測出來的數字也就會很漂亮。
C. IEC 61643也有相關的過電壓、過電流測試，因此若產品有經過完整IEC 61643測試，安全性也不會有問題。

六、那…為什么不推薦依照IEC 61643-11的SPD呢？
如果是世界大廠(例如GE、PENTAIR/ERICO)制造的SPD，我相信他們造假的機率非常低，會完全依照標準來設計/測試，因此品質不是太大問題。

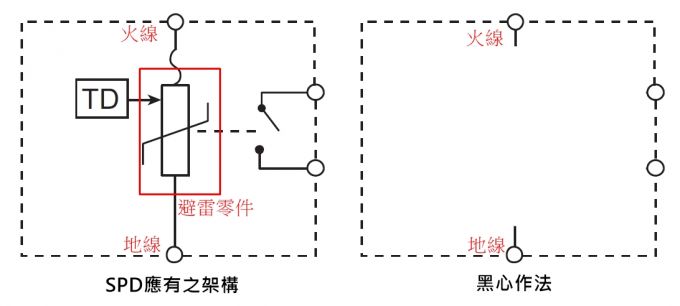

但如果SPD制造商是沒聽過的小公司，那就要擔心他有沒有動手腳了。舉例來說，正常的SPD簡單架構如下圖左邊所示，在火線與地線之間安裝避雷零件，當雷擊發生時避雷零件動作，把雷突波排到地出去以保護負載設備。但如果有黑心廠商使用右邊的作法，浪涌保護器里面根本沒有東西，這樣一定能夠承受相當大的電流量(因?yàn)楦緵]東西可以壞)，在測試電壓保護等級時，我要求實驗室以500V/500A的組合波型測試，測試出來的電壓保護位準為500V，數字真是太漂亮了。

這樣的黑心作法，保證符合IEC 61643-11的標準，也保證絕對沒有保護作用，除非是非常專業的工程師才有辦法從測試報告中看出問題，一般人只要看到測試報告有IEC就不再深入探討，因此就有可能會買到符合IEC標準的黑心產品。

七、那UL 1449認證真的有比較好嗎？
如果我們把黑心產品送到UL 1449做測試認證，在放電電流的部分確實黑心產品還是可以通過，但是在電壓保護等級的部分，由于NFPA/UL標準明文規定電壓保護位準的測試波型為6kV/3kA，因此，黑心產品的電壓保護等級至少也就會有6kV，此時再對照NFPA的規定，立刻就可以把黑心產品現形了。

且UL認證產品都會直接公布在網絡上，產品有沒有認證直接上網查就可以知道，IEC的測試實驗室不見得有此服務。
