電線電纜辦理UL認證有很多測試項目，了解這些項目的測試方法對于順利通過UL認證有很大幫助。廣東優科檢測作為美國UL授權的專業UL認證機構，熟悉各種電線電纜的測試標準，接下來為大家介紹UL認證電線電纜基本結構的測試方法。

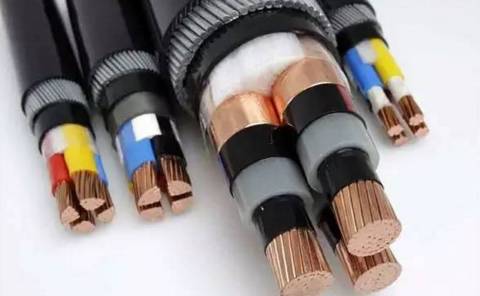

一、UL認證電線電纜導線的測試方法
1、導體電阻：除TPT、TS和TST等錫芯電線外，UL不要求測量電線電纜產品的導體電阻。
2、線徑：通常電線電纜的線徑都是偶數AWG，如18AWG、16AWG等，奇數AWG電線屬于特殊例外。
3、決定導體截面積的方法有二種：
A、測量每一根絞合芯線截面積之和，測量時至少要取7根苡線直徑的平均值作為平均芯線直徑。
?　D（平均芯線直徑）
以Mils計算：導體截面積CMA=nd2（CMA：Circular Mil Area)
以毫米計算：導體=0.7854*nd2，其中n為導體結構中芯線的根數。
?　芯線直徑的測量：根據UL1581第200節，每根芯線直徑須使用精度達到0.01mm(0.001英寸），兩個端面都是平面的千分尺進行測量。
B、稱重法，見UL1581第210節。

測量過程中發現測量值小于要求值（UL1581，Table20.1)，可用兩種方法中的另一種加以證實。（注：DC電阻測量法不能用來作為測量CMA的最終判斷標準）。

二、UL認證電線電纜導體絕緣厚度

1、測量工具：千分尺

?　常用的千分尺，測量端面均為平面，最小讀數：0.01mm。
端面為1.98*9.5mm，荷重10g的荷重千分尺（導體絕緣厚度）。
?　平均絕緣厚度的測量：距端線10英寸開始，每10英寸為一個測量點，測量5個點處導線的外徑，導體的直徑。
絕緣厚度=（導線外徑-導體直徑）/2
將5個點處的絕緣厚度平均即得到平均絕緣厚度。
?　最小絕緣厚度的測量：
測量工具：pin-gauge千分尺，注意此方法適用于18AWG或更大線徑的導線結構。截取一段抽出芯線導體的絕緣體，將其放置在千分尺的pin上。測量時先將荷重輕輕抬起，并緩慢轉動絕緣體，讀取最小值即視作導線絕緣體最小厚度。對于小于18AWG的導線，可采用讀數顯微鏡方法。

2、測量工具，讀數顯微鏡
?　取樣時，小心抽取全部導體芯線，沿導線絕緣體方向垂直切片，在顯微鏡下測量最薄處的厚度，作為導體絕緣層的最小厚度。

?　通常將讀數顯微鏡（精度為0.001mm)的測量結果作為最終的參考標準。實際測量時發現一卷電線測量的最小厚度小于規定值多過2Mils，判定該卷電線不合格。

?　若測量值小于規定值不超過2Mils，應在該卷電線上相距1英尺處抽取兩個樣測量，如果其中1個結果小于最小值，該卷電線判為不合格，若兩個測量值均達標，判為合格。

三、UL認證電線電纜外被的測試方法
平均外被厚度
沿線身測量相距離英寸的5個點處外被的外徑以及成纜直徑，外被厚度=（外被外徑-成纜直徑）/2。
平均外被厚度為5個點測量值的平均。

外被最小厚度：同導線最小絕緣厚度。
外被內表面須先小心拋磨打平，再使用荷重85g，測量截面直徑6.4mm的荷重千分尺測量。

讀數顯微鏡測量：方法同導體絕緣厚度測量方法。
常見電線的平均厚度和最小厚度的對照表。見UL62，Table:16.2，16.4，16.6，16.8。

三、UL認證電線電纜絞距的測試方法
芯線絞距
取芯線10個絞合的間距的平均值作為芯線平均絞距，測量時去除大約十個絞合長度的絕緣外皮，取任何一支芯線為對象進行測量。注意在去皮時不要損傷芯線，造成芯線斷線。

導線絞距
同樣取導線的10個絞距長度進行平均，作為平均導線絞距，取樣時要注意由于導線絞合時的內應力一扭力很大，去除外被時可能造成原絞合結構的松散。為此，取樣時先預留一段護套線不去除外被，再沿線纜方向用利刀片拉掉部分外被，最好是以能看到待測導線，而導線與外被結合得仍很緊密為宜。將樣品平放拉直，量取某一導線十個絞合點之間的距離作為絞距，因?yàn)槌衫|時由于應力的關系，成形外被后原絞合距離會增加。
各種芯線最大絞距參見UL62。各種線徑的導線最大絞距參見UL62。
