防靜電產品做防靜電檢測需要用到防靜電測試儀器，那么常用的防靜電測試儀器有哪些呢？接下來廣東優科檢測為大家介紹。專用防靜電測試儀器主要有：簡易表面電阻測試儀、兆歐表、靜電場測試儀、離子風機離子平衡度測試儀、屏蔽殘余電壓測試儀、腕帶測試儀、人體綜合電阻測試儀、腕帶測試儀和人體綜合電阻測試儀的校準儀。

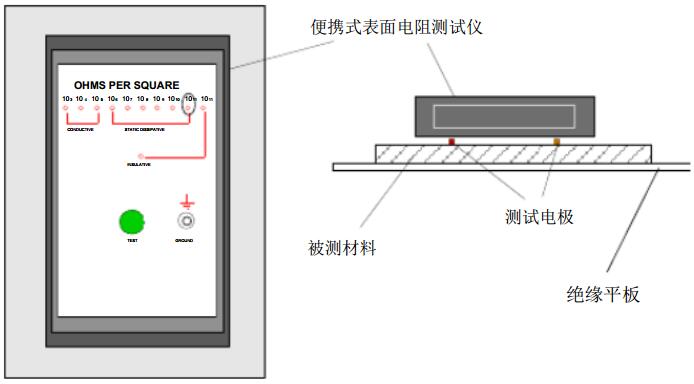

1、手持式簡易表面電阻測試儀
簡易表面電阻測試儀，測試量程為 10^3-10^12Ω，適用于測試平面材料，通過測試結果可以分辨被測材料為導體類、靜電耗散類和絕緣類。

由于靜電耗散材料的表面電阻為 1×10^4Ω ≤Rs＜ 1×10^11Ω， 因此測試儀面板指示的 10^11Ω檔（面板的黑色圓圈處）修正為絕緣材料，不是靜電耗散材料。

簡易表面電阻測試儀配有一根專用接地線， 把接地線的香蕉插頭插入儀器表面的接地孔， 另一度端的鱷魚夾夾在接地母線上，把表面電阻測試儀平壓在防靜電臺墊上，可以測試臺墊的接地電阻。

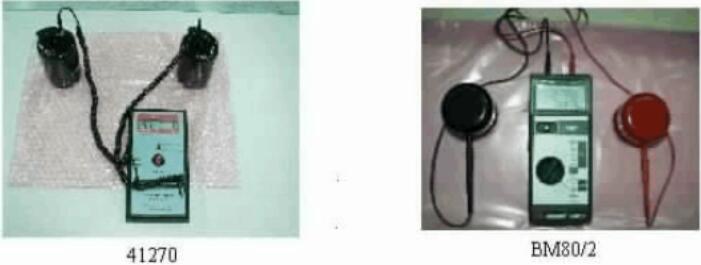

兆歐表
表面電阻測試儀，配有兩根連線和2Kg重的測試電極兩個，適用于測試平面材料，通過測試結果可以分辨被測材料為導體類、靜電耗散類和絕緣類，可以測試材料表面電阻和體積電阻（或系統電阻），把兩根連線把測試儀和兩個測試電極連接起來，兩個電極放置在材料的同一表面即可測試表面電阻，兩個電極放置在材料的兩個表面的相對位置可以測試體積電阻。 型號為BM80/2的測試儀可直接使用兆歐表和兩根連線來測試接地電阻和低阻。

2、靜電場測試儀
靜電場測試儀有兩種型號，普通型ESD42721，高精度型MODEL 520，都采用非接觸型的電場感應測試方式。兩個儀器都配有一根接地線，靜電電壓測試時接地線接地可以提高測量的準確性。

ESD42721的測試量程＜ 20KV，精確度為 10V，適于測試較大的平面分布電場。
MODEL 520的的測試量程＜ 2KV，精確度為 1V，適于平面和某點電場精確測試。

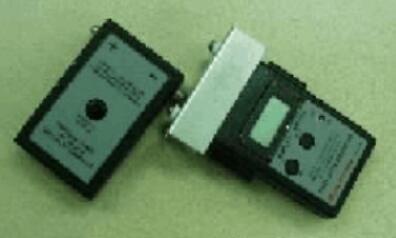

3、離子風機離子平衡度測試儀
離子風機離子平衡度測試儀由靜電電壓發生器、靜電場測試儀ESD42721、金屬隔離測試板組成，靜電電壓發生器產生1000V靜電電壓。參見圖5。

4、CHARGE PLATE MONITOR
CHARGE PLATE MONITOR 型號為MODE 156A可用于測試離子風機的離子平衡度和衰減時間，靜電電壓發生器產生 1000V靜電電壓。參見圖 6。

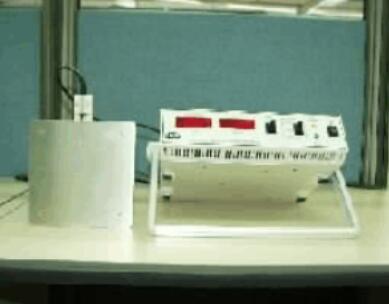

圖6 CHARGE PLATE MONITOR 156A

5、屏蔽殘余電壓測試儀
屏蔽殘余電壓測試儀型號 為Charleswater 19380， 由靜電電壓發生器、 測試電極、 輔助金屬板、靜電探測器組成，靜電發生器產生 1000V的靜電電壓，靜電探測器的測試量程為10V～300V。參加圖7。

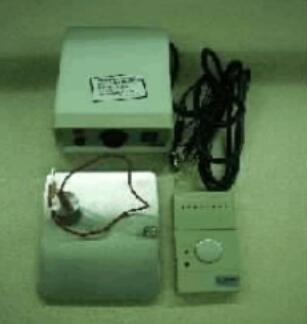

圖7 屏蔽殘余電壓測試儀

以上就是關于常用防靜電測試儀器的介紹，如果您有防靜電產品需要做防靜電檢測，歡迎聯系廣東優科檢測工程師！
