2.2 定義

（1）熔斷器。IEC的熔斷器定義中有“熔斷器由形成完整裝置的所有部件組成”規定，即熔斷器包括熔斷體和熔斷器支持件。UL無類似的規定。根據UL的定義條款相應于IEC的定義條款的說明，UL的“2.1.3熔斷器”條款號正好相應于IEC“2.1.3熔斷體”的條款號，故UL的熔斷器的定義按IEC的定義應為熔斷體。
（2）可更新熔斷器。UL有此定義，意指熔斷器動作后，通過更換熔體將熔斷器恢復至工作狀態。UL248-7《H類可更新熔斷器》中專門規定了相應的要求，其中更新熔體的時間限制為10min。IEC無相應的定義。
（3）低熔點熔斷器。UL有此定義，意指熔斷器在200℃的環境溫度中承載10%的額定電流應該熔斷。UL248-6《H類非更新熔斷器》中有相應的試驗規定。其中試驗期限為6h。即在6h內該熔斷器應熔斷。IEC無相應的定義。
（4）延時熔斷器。UL有此定義，意指熔斷器在規定的最短時間內承載規定的過電流的能力。IEC由于引入了UL的J類和L類熔斷器，所以在5.7.1中增加了“gD”和“gN”這2個分斷范圍和使用類別，即：①“gD”表示全范圍分斷能力延時熔斷體；②“gN”表示全范圍分斷能力非延時熔斷體。

2.3 正常工作條件
IEC規定了熔斷器詳細的正常工作條件，從周圍空氣溫度、海拔、大氣條件、電壓、電流至頻率、功率因數與時間常數，安裝條件、使用類別和熔斷體的選擇性。
UL規定的比較簡單，只是說明了熔斷器應在正常的周圍溫度條件下在清潔和干燥環境中使用，并附帶了一句，如熔斷器用于極端條件下應與制造廠協商。
由于IEC規定的比較具體，標準的可操作性比較強。

2.4 分類
IEC先將熔斷器分為專業人員使用、非熟練人員使用和半導體設備保護使用3個部分，再在每個部分中按其所屬的熔斷器系統分類并進行具體舉例，如非熟練人員使用的熔斷器中列舉了D型熔斷器，A型、B型、C型圓管式熔斷器等。
UL按熔斷器的尺寸、分斷能力和電氣性能分類，并使用相應的字母進行具體分類，如：C類、G類、J類......T類等熔斷器。

2.5 額定電壓
IEC和UL的熔斷器額定電壓如表4所示。

從表4可看出，由于北美的電網系統及電器的使用和安裝要求與其他地區有所不同，所以無論是交流或直流，UL與IEC的熔斷器額定電壓都存在著一定的差異；特別是常用的AC 300V及以下的額定電壓差異比較明顯。

2.6 額定電流

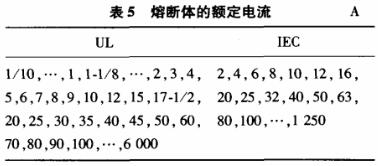

IEC和UL熔斷體的額定電流如表5所示。

從表5可見，UL額定電流分級特別細，有許多是1A以下的額定電流，這與它包括的微型熔斷器有關。此外，UL額定電流有帶分數的值，如1-1/8A，17-1/2A等，這與IEC標準也不相同。

2.7 額定分段能力
IEC和UL均沒規定具體的額定分斷能力值，但UL規定了如下的推薦值：10、20、50、100、150或200kA。
相比之下，UL規定更為具體。

2.8 標志
除了通常的制造廠名稱、商標、額定電流、額定電壓等外，IEC要求熔斷體適用時標上使用類別；并列舉了額定電流和額定電壓標志法。
UL除了通常的標志外，還要求標上適當?shù)娜蹟嗥黝悇e。對鑒定合格的熔斷體UL還要求標上“延時”、“限流”等標志。

2.9 約定時間和約定電流
約定時間和約定電流是熔斷器最基本的性能指標之一，他反映了熔斷器的熔化特性。約定電流包括約定熔斷電流和約定不熔斷電流；約定時間即規定時間。約定時間和約定電流表示在規定的時間內熔斷體通以規定的電流時應該動作或不動作，由此可以確定熔斷器最重要的特性曲線---時間-電流特性最初的定位，同時便于用戶對熔斷器的選擇使用。

IEC的約定時間和約定電流見表6。UL中沒具體的約定時間和約定電流，但根據標準的內容以及IEC60269-2-1中對J、L類熔斷器的規定，UL相應的約定時間和約定電流可大致歸結為如表7所示。


從表6和表7可看出，無論是約定不熔斷電流還是約定熔斷電流，IEC和UL標準之間均存在著明顯的差異。IEC的約定不熔斷電流值和約定熔斷電流值均大于UL相應的值。

2.10 溫升與耗散功率
溫升和耗散功率反映了熔斷器在運行中的發熱情況。熔斷器基本上是一個純電阻性元件，在電路中發熱情況比較嚴重；特別是保護半導體設備的熔斷器更是如此。這帶來2個問題，一是熔斷器散發的熱量引起環境溫度升高，影響周圍電器的運行；二是本身功耗比較大，消耗能源多。如今在環保及能源問題日趨嚴重的情況下，人們對熔斷器不僅提出了“高分斷”的要求，更提出了“低功耗”的要求。這也是熔斷器當今技術發展趨勢之一。

對于熔斷器支持件，IEC和UL都規定了溫升極限值。IEC按不封閉的熔斷器和封閉的熔斷器規定了兩種溫升值。UL則規定了攝氏和華氏兩種溫度。對于所測部位，IEC規定了觸頭和接線端子；UL則按元件和絕緣材料劃分。熔斷器的溫升最常見的是測接線端子的溫升。IEC接線端子的溫升值按接線端子所用的材料及鍍層規定。如對不封閉的熔斷器來說，裸銅為55℃，裸黃銅為60℃，鍍錫為65℃。UL一般接線端子溫升規定為50℃；但對T類額定電流超過100A熔斷器和J類額定電流400A或600A熔斷器其溫升規定為60℃；對標志使用75℃導線的額定電流≤100A的熔斷器其接線端子溫升可為65℃。所以就一般情況而言，UL接線端子的溫升比IEC規定的稍低。

對于熔斷體，IEC規定了其耗散功率在額定電流下不應超過制造廠或系列標準中規定的相應值。UL與IEC不同，它對熔斷體沒規定耗散功率要求。既然不規定熔斷體的耗散功率，當然也就沒有了IEC的對熔斷器支持件接受功率的要求。UL對熔斷體耗散功率盡管沒要求，但其對熔斷體規定了溫升要求。也就是說，UL對熔斷體和熔斷器支持件都只有溫升要求，而未對熔斷體的耗散功率和對熔斷器支持件接受功率的要求。

還得提及的一點是，UL熔斷體的溫升試驗電流按熔斷體的額定電流大小而定，對于額定電流600A及以下的熔斷器，其溫升試驗電流為1.0In；對于額定電流600A以上的熔斷器，其溫升試驗電流為1.1In。如對于L類熔斷器，由于其額定電流大于600A，故其溫升試驗電流便是1.1In。
