廣東優科檢測是UL美華授權的第三方檢測認證機構，是東莞質檢認可的線纜測試示范基地，可提供電線電纜UL認證檢測和技術咨詢服務。接下來為大家解讀電線電纜UL認證低煙無鹵特性。

具有低煙無鹵LSHF（Low Smoke Halogen Free）特性的電纜于20世紀70年代推出，最初用于安裝在小型密閉空間中，如地鐵、隧道、礦井、船舶和潛艇等場合。隨著傳統電纜在火災中產生煙霧的毒性和腐蝕性的風險越來越突出，低煙無鹵特性電纜的使用范圍擴展到越來越多的場所，比如對關鍵設備和系統連續運行要求較高的數據中心、緊急呼叫中心和電信交換站；以及學校、醫院和養老院等無法有效迅速撤離人員的特殊場所。

實踐證明，在這些商業和住宅建筑中使用低煙無鹵電纜有助于減少設備損壞，降低毒性煙氣的釋放，同時成為涉及環境和可持續因素的綠色環保新建項目的合理選擇。在美國使用低煙無鹵電纜可能會滿足美國綠色建筑委員會LEED（Leadership in Energy and Environmental Design）綠色建筑倡議的項目信貸條件。


目前電纜產品除使用金屬導體外，重要組成是聚合物材料。幾十年來，電纜的絕緣和護套材料中通常會添加溴化物等鹵化成分來改善阻燃特性。絕緣和護套所使用的聚氯乙烯（PVC），氟化乙烯丙烯和氯化聚乙烯都含有鹵素。其他用于電纜中的化合物也有可能含有其他鹵化成分的樹脂、添加劑和色母。

雖然含有鹵化成分的電纜絕緣和護套具有更好的阻燃性，但在遇火后會釋放具有毒性和腐蝕性的煙氣。遇火后釋放的鹵素和普遍存在的氫氣反應，形成鹵化氫，遇水后形成鹽酸、氫氟酸或氫溴酸。這些酸可能會腐蝕重要結構、部件和設備，并增加毒性。含鹵的電纜在燃燒時還會顯著提高一氧化碳含量，其潛在危險更高。


多年來，大量火災都提供了證據，2015年美國華盛頓特區地鐵隧道中因電氣短路導致電力電纜起火燃燒，釋放出有毒煙霧和氣體，導致一名女性死亡，幾十名乘客致病。據《華盛頓郵報》報道，這一事件導致地鐵維護官員加速了將舊式電力電纜更換成低鹵或無鹵替代品的計劃。

雖然以上因素導致市場對低煙無鹵電纜的需求不斷增加，但是對于材料供應商、電纜制造商、電纜買家而言，市場上有大量關于低煙、無鹵或具有耐火性的電纜術語，例如：
-  LSHF低煙無鹵
-  LSZH低煙零鹵
-  HFFR無鹵耐火
-  LSF低煙塵

這些混亂的縮略詞強調了術語本身的主觀性質，然而究竟是采用哪一標準對電纜及其組建進行評估和測試以表明其低煙無鹵的特性呢？“低煙”的具體特征是什么？“無鹵”究竟是不含鹵素材料還是指在燃燒條件下釋放的鹵素排放物？

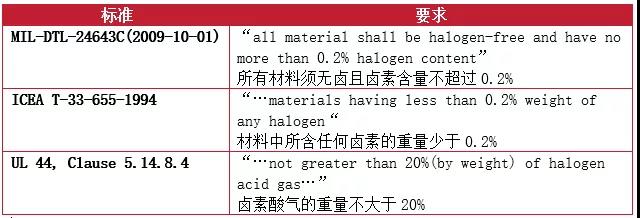

同樣地，在標準和測試領域?qū)τ跓o(wú)鹵的要求也存在不一樣的定義和要求，舉例：


注：
1）MIL為美國國防部采納的軍標，用于海軍艦艇中電纜的低煙無鹵要求；
2）IECA T-33-655-1994為美國絕緣電纜工程師協會標準，《低煙無鹵聚合物電纜護套》；
3）UL 44為美國保險商實驗室標準，《熱固性絕緣電線標準》。

造成對于LSHF電纜混亂理解的重要原因是兩個最常用的傳統標準：
- IEC 60754-1“電纜材料燃燒時產生的氣體測試，第一部分：鹵酸氣體含量的測定”
- IEC 60754-2 “電纜材質燃燒產生氣體檢測，第2部分:酸度（通過測量pH值）和導電率的測定”

這兩本標準均未對鹵素的基本元素，即，氟、氯、溴、碘、砹的含量進行測試，但是每個標準都定義了對由測試材料產生的氫鹵酸氣體進行測試的方法，氫鹵酸氣體來自于上述五種鹵族元素。這些標準沒有明確提出鹵素的百分比或百分率水平要求。且IEC 60754-2中，最低pH值和最大電導率限制被定義為“建議性”要求，并非“規范性”要求。

此外，術語“低煙無鹵（LSHF）”包含兩個獨立的產品特性。很多時候，人們火災中遇難的原因大多是被煙霧窒息嗆死。前面講到的是電纜里材料的“無鹵”，也就是說對每一個可燃材料所釋放出的煙霧要求低毒性。另外一個特性“低煙”則需要考量所釋放的煙霧量，這一特性需要在整體電纜上評估。近幾年已有以下一系列國際公認的IEC標準明確統一電纜產品和材料中低煙無鹵特性的要求。

1. IEC 62821 “額定電壓小于等于450/750 V的無鹵素, 低煙霧排放,熱塑性絕緣和鎧裝電纜” （2015年發布）
第一部分：一般要求
第二部分：測試方法
第三部分：撓性電纜和電線的其他注意事項

2. IEC 63010 “額定電壓小于等于300/300 V的無鹵熱塑性絕緣和鎧裝撓性電纜”（2017年出版）
第一部分：一般要求
第二部分：測試方法

3. IEC 60754-3 “第三部分 電纜材料燃燒過程中所產生氣體的測試”（2018年出版）

為了促進HF和LSHF電纜的持續開發和采用，UL提供了一系列產品認證服務，可以評估電線電纜產品的無鹵和低煙無鹵的特性。這一自愿性認證，對電纜材料的鹵素特性將按照標準UL 2885“可燃材料燃燒時酸性氣體，酸度和電導率調查及鹵素評估”進行測試評估。這一標準主要基于IEC 62821系列標準，通過以下四個階段的測試，對電纜絕緣、護套，以及填料、膠帶和包覆物等非金屬部件進行評定：

?　階段0，鈉熔（依據IEC 62821-1，-2）
?　階段1，pH值和電導率（依據IEC 60754-2）
?　階段2，溴和氯作為HCI（依據IEC 60754-11）
?　階段3，含氟量（依據IEC 62821-1，-2）

將滿足標準UL 2885鹵素含量要求的電纜材料用于電線電纜中，再對其按照IEC 62821-3評估燃燒時釋煙密度，同時滿足這兩項，則可以將LSHF（低煙無鹵）的標志添加于已獲得UL安全認證的電纜型號后，比如：CMR-LSHF，TC-LSHF，OFNP-LSHF等等，而獲得此類認證的廠家亦可在UL在線認證系統中被查詢到。并在未來的生產中按照UL“跟蹤檢驗服務”（FUS）對產品進行定期查驗，持續的監測和測試，以確保產品的生產持續符合低煙無鹵的特性要求。
