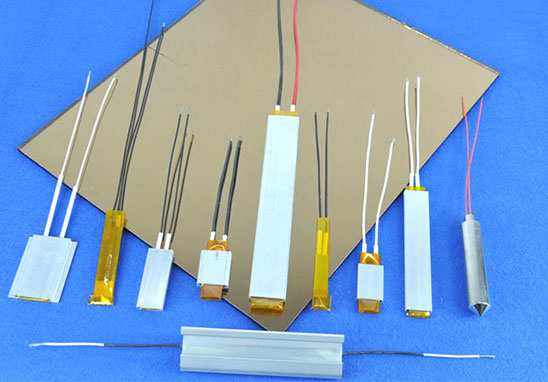

廣東優科檢測是UL1434免目擊授權實驗室，UL認可我司測試數據，可提供熱敏電阻、發熱器、加熱器、限流保護器等PTC元器件UL認證、檢測和技術咨詢服務。接下來為大家介紹PTC元器件UL認證檢測方法及要求。

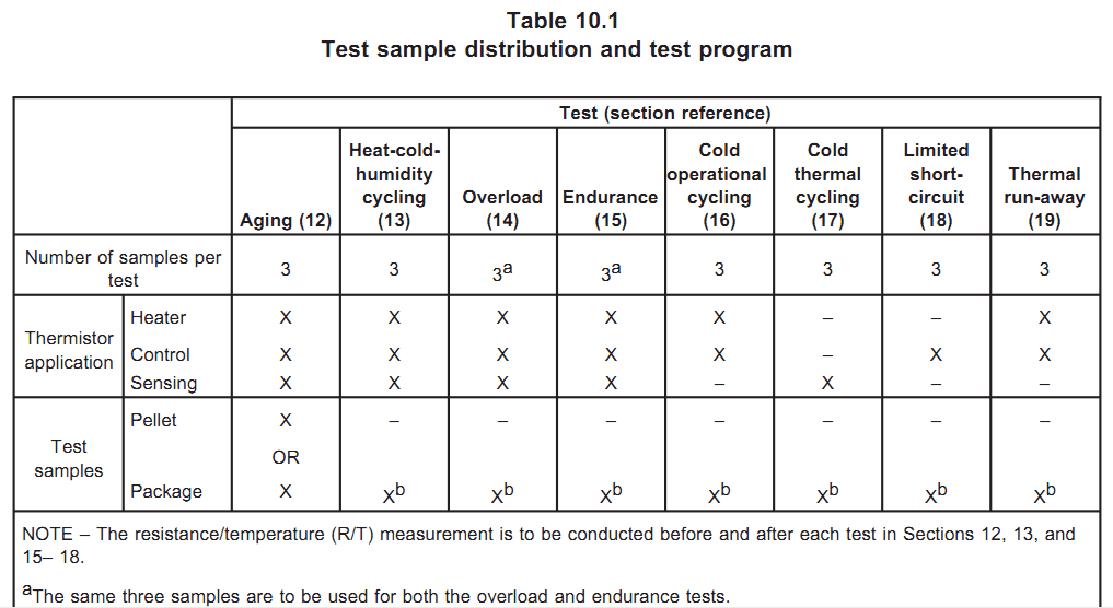

PTC熱敏電阻測試項目及數量

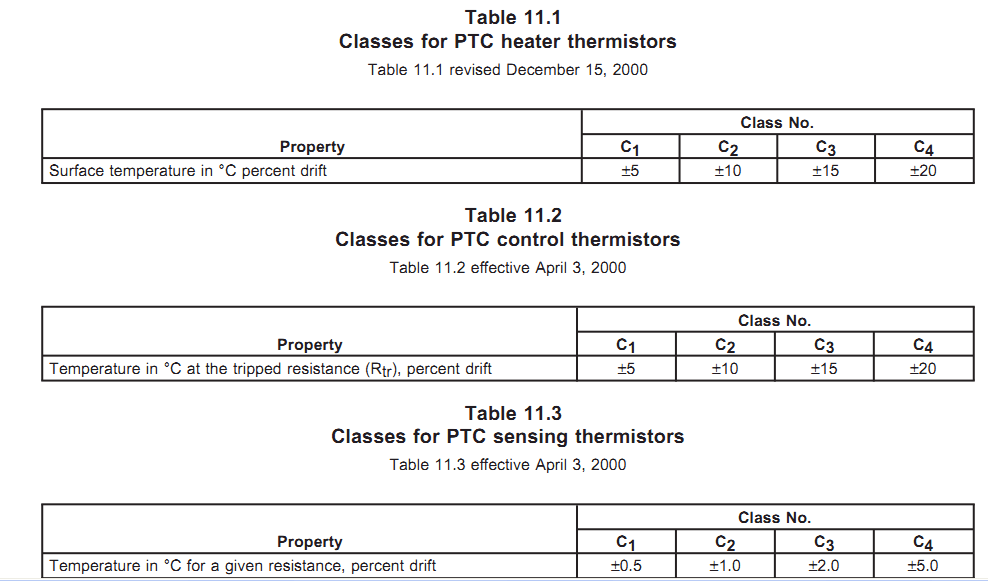

PTC授權要求介紹

PTC檢測方法及要求
一、驗證測試：
a)樣品接收狀態進行以下相關測試；
b)在做完標準條款12（老化），13（熱、冷、濕度循環），15（耐久性），16（冷工作條件下的循環），17（冷熱循環），18（短路保護）重新進行以下相關測試。

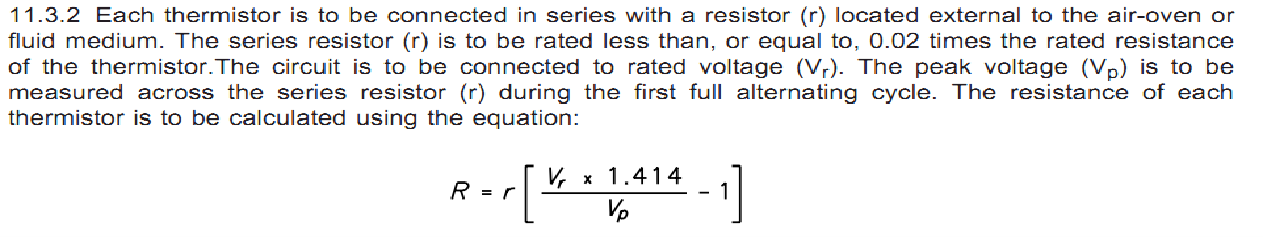

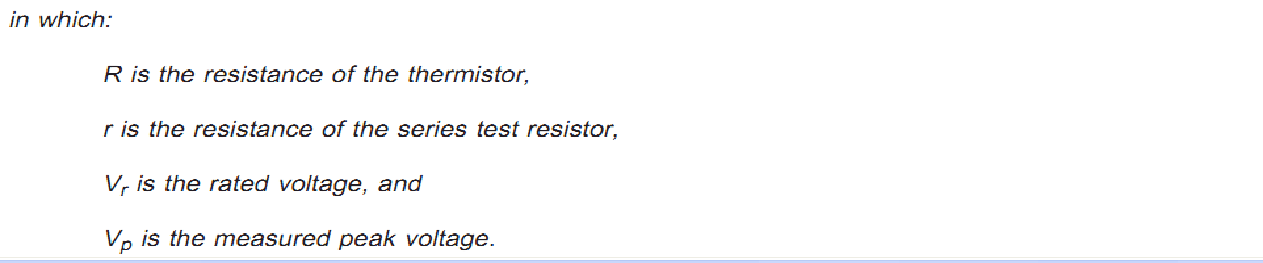

1.  PTC 發熱器：R/T曲線繪制，將PTC發熱器放進空氣對流的老化箱或硅油等加熱器中，溫度誤差必須在±1℃內，溫度從室溫或客戶指定溫度開始升溫到PTC熱擊穿溫度前。PTC的電阻值通過以下方法計算得出。

2.  除發熱器類的其它PTC：R/T曲線繪制，將PTC發熱器放進空氣對流的老化箱或硅油等液體加熱器中，溫度誤差必須在±1℃內，溫度從室溫或客戶指定溫度開始升溫到PTC熱擊穿溫度前。PTC的電阻值通過歐姆表(小電阻建議用橋式電阻表測量）測量。將測得的不同溫度點的電阻值繪制成PTC的電阻/溫度特性曲線。

3.  Ih驗證測試：及驗證客戶提供的額定工作電流Ih，通電至PTC溫度穩定，PTC不能保護。

4.  規定的觸發電流時間驗證（TTT)：針對PTC限流保護器，驗證客戶提供的觸發電流（必須小于Imax)、動作時間是否保持一致。

5.  表面溫度測試（Ts)：PTC工作在Vmax，Iss電流（或Ih電流，只這對PTC限流保護器），直到PTC溫度穩定后，由溫度表測得的PTC表面的溫度，必須在工廠提供的溫度范圍內。特殊情況：當某些PTC因為封裝或涂層原因，熱電偶無法接觸到PTC的表面，則可計算PTC穩定時的電阻R，然后通過查詢R/T曲線上對應的溫度來確定Ts。

二、老化測試（Aging test)：
1.  PTC限流保護器：3個PTC樣品，通Vmax電壓，至PTC觸發保護狀態，穩定的電流（Iss），保持1000小時。

2.  除限流保護器外的PTC：將3個PTC放進空氣對流的老化箱1000小時，老化箱設定的溫度為Ts+30度，但不低于70度，箱體溫度誤差需控制在±5℃內。

三、熱-冷-濕度循環測試：
3個PTC樣品，做以下環境測試循環3次，共600小時。

1.  老化測試：24小時老化測試，老化箱設定的溫度為Ts，但不低于70度，箱體溫度誤差需控制在±5℃內。

2.  恒溫恒濕測試：168小時恒溫恒濕測試，要求溫度為40度，濕度為90-95%。

3.  低溫測試： 8小時低溫測試，要求設置溫度為0度，或客戶規定的更低溫度。

四、過載測試（Overload test)：

1.  PTC加熱器：3個PTC樣品，通1.2倍的Vmax電壓，每個循環從R/T的低阻到高阻穩定狀態，共50個循環。

2.  控制類PTC：3個PTC樣品，通Vmax電壓，1.2倍Imax(或Isc，選其中較小者）每個循環從R/T的低阻（開始點需包含溫度25±5 ℃）到高阻穩定狀態，共50個循環。

3.  傳感器類PTC：3個PTC傳感器樣品，每個循環低溫狀態（開始點需包含溫度25±5 ℃）到120%傳感器最大工作溫度，共50個循環。

五、耐受性測試（Endurance Test)
1.  PTC加熱器：3個PTC樣品，通Vmax電壓，每個循環從R/T的低阻到高阻穩定狀態，共100000個循環。

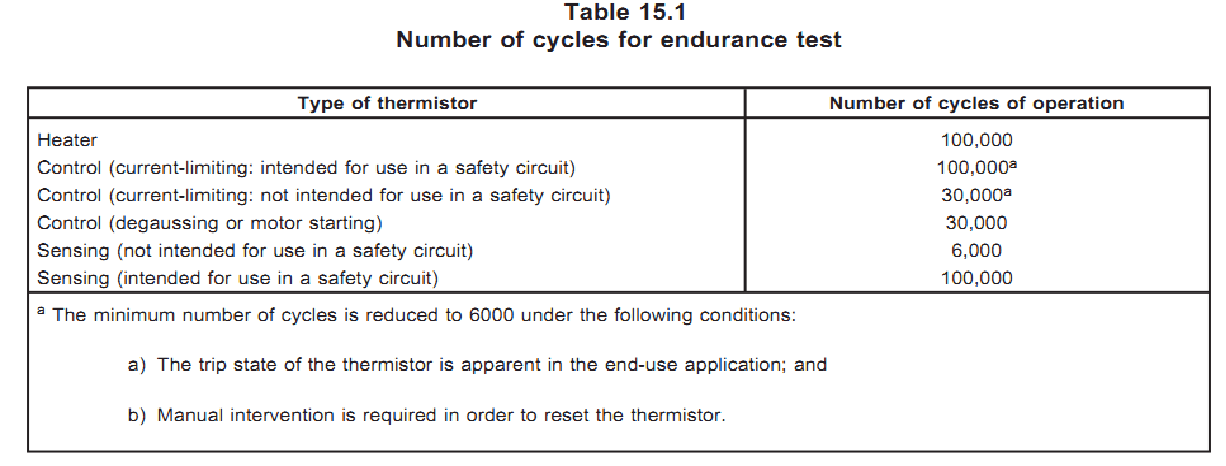

2.  控制類PTC：3個PTC限流器樣品，通Vmax電壓，電流為至少大于觸發電流It，每個循環從R/T的低阻到高阻穩定狀態，共6000（工廠一般指定）個循環。（見后頁表格）3個消磁或馬達控制器類PTC樣品，通Vmax電壓，Imax最大電流，每個循環從R/T的低阻到高阻穩定狀態，共30000個循環。

3.  傳感器類PTC：3個PTC傳感器樣品，每個循環低溫狀態（開始點需包含溫度25±5 ℃）到傳感器最大工作溫度，共100000個循環。

六、冷條件下工作循環測試：
3個PTC樣品，在要求的低溫環境下測試。

1.  傳感器類PTC不執行此測試，而是執行測試7）。

2.  除傳感器類的其它PTC執行此測試，而不需執行測試7）。
在0 ℃（工廠規定的更低溫度）的環境下，測試1000此循環，循環的方法同 5a 和 5b 。

七、冷熱循環測試：
3個傳感器類PTC樣品，執行1000次冷熱循環，每個循環從0 ℃（或客戶規定的更低溫度）開始到傳感器最大額定工作溫度。

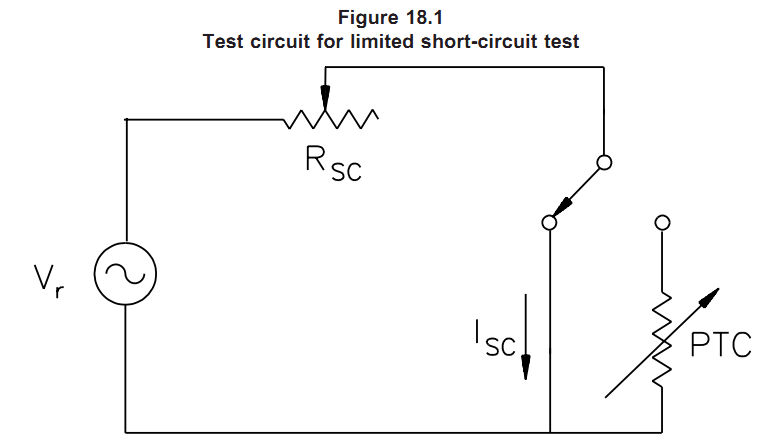

八、短路測試（Limited short-circuit test)：
只針對控制類PTC

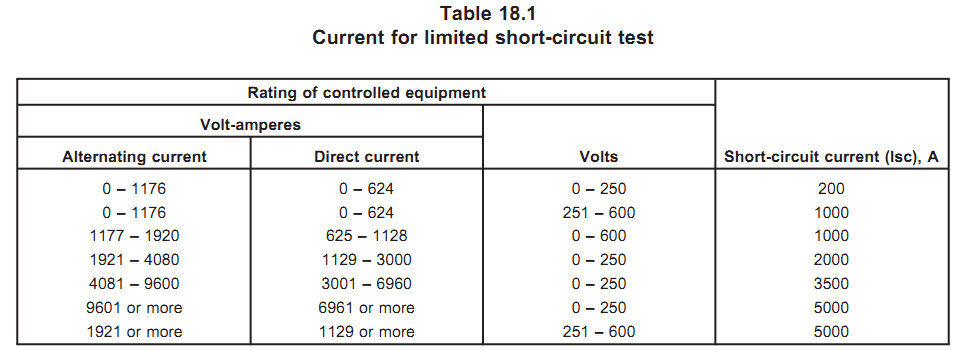

1.  意圖用于初級電路的控制類PTC（如電流限制器和馬達啟動類PTC)：3個PTC樣品，短路測試電壓為額定電壓Vr，短路電流如下表格，功率因素為0.9-1.0，短路設備至少在短路工作條件下通2秒。短路1次。

2.  非用于初級電路的控制類PTC（如直流限流器PTC)：3個PTC樣品，短路測試電壓為額定電壓Vr，短路電流為工廠提供Isc，功率因素為0.9-1.0，短路設備至少在每短路工作條件下通2秒。短路10次。

合格判定：
1.  短路測試后，同初次測試R/T曲線對比驗證，符合規定的誤差要求；或短路后該PTC處于永久性的高阻抗狀態。
2.  棉花不能著火，分支電路串聯保險絲不能開路。

九、熱擊穿測試：
3個PTC樣品，分別連接到電壓可調電源，電壓從額定電壓開始，電壓調節速率為每10%不超過2分鐘，到2倍的最大電壓時，并保持2分鐘；熱敏電阻不能被擊穿、爆裂、起火。

以上就是關于PTC元器件UL認證檢測方法及要求的介紹，如果您有PTC元器件需要做UL認證，歡迎聯系廣東優科檢測工程師。
