一、額定值

對于小型熔斷體的額定電流， IEC/EN 60127給出了各種標準規格單，在規格單中列明了各個額定電流值，這些電流等級遵循ISOR10數系，如80mA、100mA 、1A、1.25A、1.6 A、2 A、2.5 A、3.15 A、4 A、5 A、6.3 A、8A、10A等。一款熔斷體，如果要按照IEC/EN 60127進行認證的話，就必須按照標準規格單中給出的電流值來標稱；若其額定電流不在標準規格單內，或者在ISOR20數系中也找不到，又或者是大于10A的，那么這款熔斷體就超過標準規格單的規定了。

UL/CSA 248-14中，不規定準確的電流值，而是在UL/CSA248-1給出典型電流值的基礎上，規定額定電流不大于60A。

兩者比較，會發現IEC/EN 60127對產品的電流值限制較多，而UL/ CSA 248-14則較靈活；而且UL/ CSA 248-14規定的額定電流范圍比IEC/EN 60127規定的大得多，最大可以達到60A（而IEC/EN 60127-2規定的最大額定電流為10A，IEC/EN 60127-3規定的最大額定電流為5 A ）。

雖然兩組標準都把額定電流定義為能夠連續承載而不會動作的電流值，但實際上，UL/ CSA和IEC/EN標準的熔斷體在使用選擇上有著很大的不同。從圖1看，對于UL/ CSA標準的熔斷體，額定電流In是它的最大不熔斷電流；而IEC/EN標準的熔斷體，1.5倍額定電流才是其最大不熔斷電流。

在選擇電路元件時，如果計算出電路的電流為1 A ，可以選擇1 A 規格的符合IEC/EN60127-2標準的熔斷體，因為它能正常承載并且有一定的裕量；但如果要選擇UL/CSA 248-14標準的熔斷體，則應該選用1A以上的。因為在同樣的電路參數下，UL/CSA 248-14的熔斷體比起IEC/EN 60127-2的，載流能力少了35％～40％。

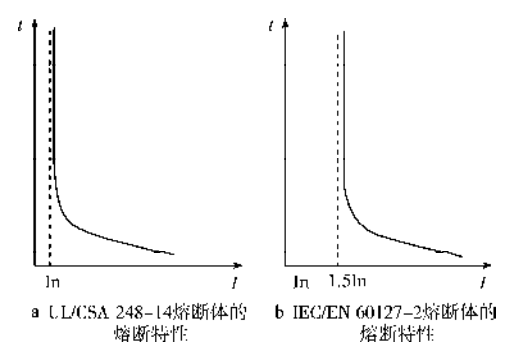

圖1 熔斷體的熔斷特性

二、外形尺寸

對于小型熔斷體的外形尺寸，IEC/EN 60127-2有明確要求，如，把產品分為5mm ×20mm 和 6.3mm ×32mm兩種，產品的外形、尺寸在標準規格單中都有詳細規定。而UL/ CSA 248-14只是規定了微型熔斷體（microfuse）的主要尺寸不應超過10mm，除此之外沒有其他硬性規定。

三、電氣性能試驗

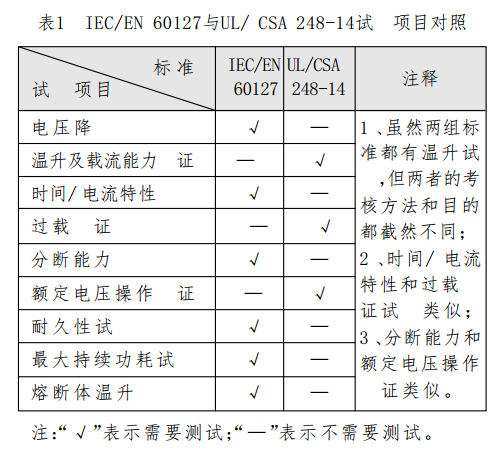

IEC/EN 60127標準規定的電氣性能試驗包括：電壓降、時間/電流特性、分?jǐn)嗄芰?、耐久性試驗、最大持續功耗試驗、熔斷體溫升。UL/CSA 248-14規定的試驗包括：溫升及載流能力驗證、過載驗證、額定電壓操作驗證。見表1。

下面就各個試驗項目展開分析：

1. “電壓降試驗”與“溫升及載流能力驗證”

IEC/EN 60127規定的電壓降是指在額定電流條件下，達到熱平衡后測量熔斷體兩端的電壓降，并根據所測數值對樣品排序編號；所測數值不超過標準規格單列出的最大電壓降值；同批樣品的電壓降與平均值偏差不超過15％。

UL/CSA 248-14規定的溫升試驗是指在最大不熔斷電流Inf（Inf＝In）下，達到熱平衡后測量熔斷體接觸件的溫升值，不超過75℃，且熔斷體不能熔斷。

電壓降試驗采用直流電源；溫升試驗采用48～62Hz交流電源。

2. “時間/電流特性試驗”與“過載驗證”

IEC/EN 60127規定的時間/電流試驗是指，在2.1倍額定電流、2.75倍額定電流、4倍額定電流、10倍額定電流下，測量熔斷體的預飛弧時間（弧前時間），各個時間值均有一個范圍要求，在標準規格單中給出。

UL/CSA 248-14規定的過載試驗是指，在1.35倍額定電流、2倍額定電流、5倍額定電流下，測量熔斷體熔斷時間，各個時間均有一個上（下）限，如30A的熔斷體，通2倍額定電流時的最大熔斷時間是2min。

這兩個試驗都是考察小型熔斷體的熔斷特性。時間/電流特性試驗使用直流電源；過載特性使用交流電源。

3. “分?jǐn)嘣囼灐迸c“額定電壓操作驗證”

IEC/EN 60127-2規定的管狀熔斷體分為高分?jǐn)嗄芰θ蹟囿w和低分?jǐn)嗄芰θ蹟囿w。高分?jǐn)嗄芰κ侵冈陬~定電壓下，熔斷體能夠安全分?jǐn)?500A的電流而不會對周圍環境造成危險；低分?jǐn)嗄芰κ侵冈陬~定電壓下，能夠安全分?jǐn)?5A或10倍額定電流（兩者取較大值）的電流而不會對周圍環境造成危險。

IEC/EN 60127規定的分?jǐn)嘣囼?，包括額定分?jǐn)嘣囼灪推渌稊?shù)電流的分?jǐn)嗄芰υ囼灒謩e為5倍、10倍、50倍、250倍額定電流。其中，額定分?jǐn)嗄芰褪巧鲜龅?500A和35A（或10倍額定電流）。

UL/ CSA 248-14規定：

125V的熔斷體的分?jǐn)嗟燃壥?0000A ；

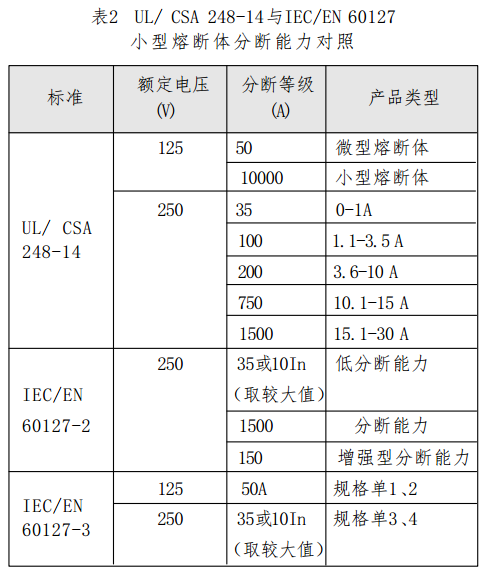

250V的熔斷體有兩個分?jǐn)嗟燃墸?25V 10000A和250V 較低的分?jǐn)嗄芰?見表2 ；

另外，IEC/EN 60127-2沒有直流分?jǐn)嗟囊?guī)定；IEC/EN 60127-3要求符合標準規格單1、2的超小型熔斷體進行直流分?jǐn)嗄芰y試，試驗電流與交流分?jǐn)嘁恢隆?/span>

UL/CSA 248-14提出了直流分?jǐn)嗄芰σ?，但直流與交流的分?jǐn)嗄芰梢圆灰恢隆?/span>

4. “耐久性試驗”、“最大持續功耗試驗”試驗方法是，在正常溫度下使用直流電源：

— 測量額定電流下溫度穩定后熔斷體兩端的電壓降；

— 在1.2倍額定電流下通電1h，再斷電15min。循環100周期；

— 在1.5倍額定電流下通電1 h（大于6.3A的30min），測量電壓降，并用該數值來計算熔斷體的最大持續功耗（最大持續功耗是指在規定的測試條件下，以最少能持續1h的最大電流等級測得的熔斷體的功率損耗）；

— 用a方法測試驗后電壓降。試驗前后電壓降變化不應超過10%。

IEC/EN 60127規定的耐久性試驗即壽命試驗，而UL/ CSA標準中沒有這方面規定。

5. “熔斷體溫升”

IEC/EN 60127規定的溫升試驗只對超小型熔斷體適用，對IEC/EN 60127-2的管狀熔斷體不需要該測試。

試驗方法：

通以標準規格單規定的起始電流15min ；然后每15min遞增0.1倍額定電流，直到熔斷體熔斷，測量整個過程中最熱的點，即熔斷瞬間的溫升值。溫升值不得超過135K。

而UL/ CSA 248-14的溫升試驗是通額定電流(In)直到熔斷體溫度穩定，測量此時熔斷體的溫升，不能超過75℃,且此過程中熔斷體不能熔斷。

四、IEC/EN 60127系列標準的發展趨勢

作為熔斷體的規范標準， IEC/EN60127系列正朝著大電流、多種型式尺寸的方向發展。比如，IEC/EN 60127-2∶2003+A1∶2003將所有規格單的額定電流提高到了10A ；正在醞釀中的修訂件A2，提出了4.5mm×14.5mm規格的熔斷體，并且首次出現3A、7A等不屬于ISOR10數系的額定電流。特別是近期IEC第3 2技術委員會第32C《小型熔斷器》分委員會的標準文件表明，IEC/EN60127標準正在逐步突破自身的硬性框架，朝著靈活多樣的方向發展。

總之，IEC/EN 60127標準與UL/CSA 248-14標準相比較，IEC/EN 60127規范具體詳細，對產品使用過程中的各個細節都能考察。而UL248-14則較寬松，在符合大原則的基礎上，產品能夠有更多的發展、變化空間。
