文章來源 : 廣東優科檢測 發表時間：2021-05-10 瀏覽數量：
為了實現信號與電源整合，PoE (Power over Ethernet) 技術可通過一條以太網電纜同時傳輸數據和供電，則數據傳輸不受電流干擾。隨著PoE技術日趨成熟，所支持的電流和功率也不斷提升，大大增加PoE技術的應用和產品范圍，例如一些建筑物里的照明、 監控、控制系統等，都可藉PoE設備獲得足夠電力。

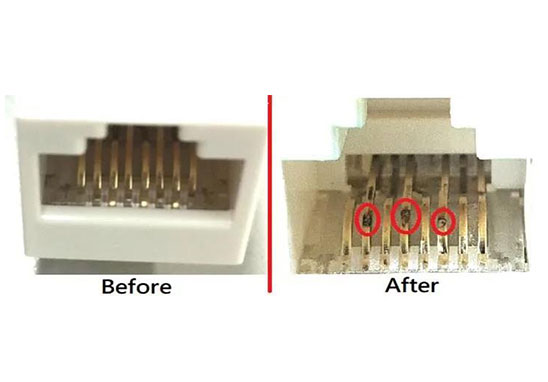

然而用于PoE 供電設備和線纜的連接器有一個潛在問題，在電路導通狀態下斷開設備間的連接時，跳線(Patch Cord)的接頭觸點與RJ45連接器觸點之間可能會產生電弧 (arcing)，長期使用下來會導致觸點過度侵蝕 (如上圖所示)，造成連接不良的情形發生。
如設備上的RJ45連接器的觸點出現嚴重損耗，設備需要更換或維修，會導致設施維護成本增加。
為處理上述情況，國際電工委員會(IEC) 制定了IEC 60512-99-001 及IEC 60512-99-002標準，以測試RJ45連接器的耐用性能，測試方式是仿真連接器使用時的負載狀況及老化過程。
標準中規范了一系列環環相扣的測試，目的在確保RJ45連接器樣品達到每個測試步驟的測量參數范圍及性能范圍，以仿真RJ45連接器用作PoE供電時的工作環境。
1. 接觸阻抗
在測試開始前，首先量測各觸點間的接觸阻抗作為參考值
2. 絕緣阻抗測試與耐電壓測試
經過100V DC的絕緣阻抗測試與耐電壓測試，確認相鄰觸點間的絕緣特性正常
3. 帶電拔出測試
帶電拔出測試主要是仿真RJ45組件在真實使用情形下的觸點侵蝕反應。
4. 氣體腐蝕性測試
完成帶電拔出測試之后，樣品將進行氣體腐蝕性測試，在大氣環境下會使已受電弧損耗的連接器觸點的腐蝕加劇。樣品會暴露于流動的混合氣體H2S與SO2中，模擬一般辦公大樓或是住家的環境的老化情形。
經過規范中一連串的測試，若RJ45連接器組件通過所有測試，則表示它們符合一定的耐久性要求。

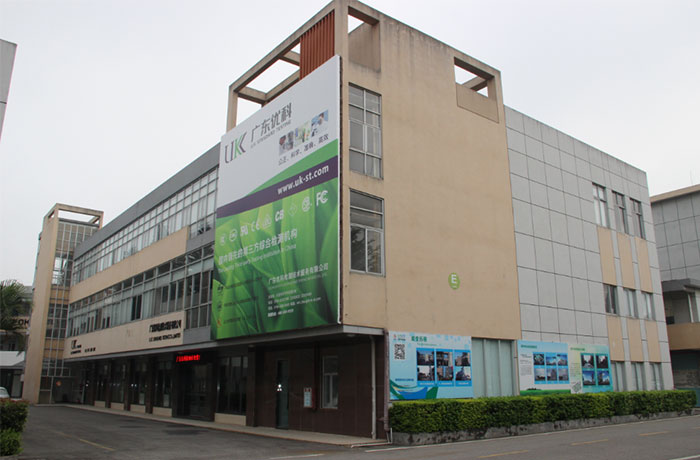

廣東優科檢測是已獲得CNAS和CMA資質認可的第三方檢測機構，自有大型安規檢測實驗室，可提供連接器耐久性測試、UL認證、TUV認證、CQC認證服務，并可出具國家認可的連接器檢測報告。
連接器認證檢測標準
UL：UL2238、UL1977、UL1059等；
IEC：IEC 60998、IEC 61984、IEC 60947等；
GB：GB/T34989、GB/T13140、GB/T 14048等。
連接器常見檢測項目
電氣性能測試：接觸阻抗、耐電壓、絕緣阻抗、溫升測試、電容等；
機械性能測試：插拔力、鎖緊力、保持力、縱向力、壽命、Cable Pull-out、外觀和尺寸檢驗等；
環境可靠性檢測：物理沖擊、隨機振動、碰撞、溫度沖擊、濕度壽命、鹽霧測試、可焊性、可燃性等。
