什么是AEC-Q200？

AEC為“Automotive Electronics Council（汽車電子委員會）”的簡稱，由大型汽車制造商和大型電子元件制造商組成，是針對汽車大公司和電子制造公司生產的車載用電子零件可靠性規格化的行業團體。AEC-Qxxx作為車載電子元件的規格標準已得到了廣泛的應用，事實上已成為了行業標準，被廣泛使用在歐美車載電子零件規格上。。

AEC-Q200是無源器件應力測試標準，是針對汽車上應用的被動元器件的產品標準。AEC-Q200定義了無源電子器件的低應力測試認證要求和參考測試條件。AEC-Q200的目的是制定有能夠保證產品具備耐高溫潮濕、耐熱沖擊及耐久性等高可靠性的規格標準。

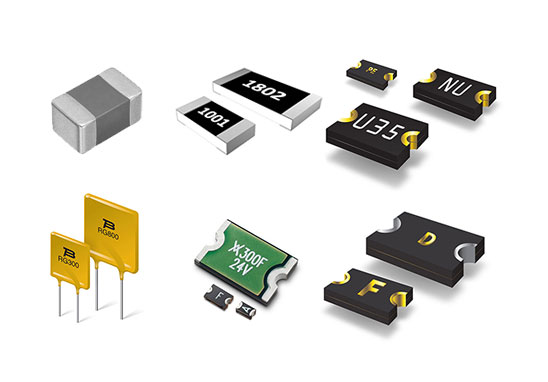

哪些產品需要做AEC-Q200？

1. 石英振蕩器

應用范圍：胎壓監測系統(TPMS)、導航、防鎖死剎車系統(ABS)、安全氣囊和接近感測器、車載多媒體、車用娛樂系統、備份攝影鏡頭。

2. 車用厚膜晶片電阻

應用范圍：汽車冷暖系統、空氣調節、資訊娛樂系統、自動導航、照明、車門及車窗遙控裝置。

3. 車用夾層金屬氧化物壓敏電阻

應用范圍：電機組件的浪涌保護、組件的浪涌吸收、半導體過壓保護。

4. 耐低高溫表面貼裝固態模壓片式鉭電容器

應用范圍：燃油質量傳感器、變速器、節流閥、傳動控制系統。

5. 電阻

SMD電阻、薄膜電阻、熱敏電阻、壓敏電阻、車用抗硫化電阻、車用精密薄膜晶片電阻陣列、可變電阻。

6. 電容

SMD電容、陶瓷電容、鋁電解電容、薄膜電容、可變電容。

7. 電感

加固電感、電感器。

8. 其他

LED薄膜氧化鋁陶瓷散熱基板、超音波元件、過電流保護SMD、過溫保護SMD、陶瓷共鳴器、車用PolyDiode半導體陶瓷電子保護元件、網路晶片、變壓器、網路組件、EMI干擾抑制器、EMI干擾過濾器、自恢復保險絲。

AEC-Q200試驗項目

1. 應力測試前后電氣測試

測試方法：SPEC；

附加要求：除了如下試驗項目中有說明無需進行電氣測試的，試驗前后均需依據規格進行測試；

樣品數：所有進行認證的產品。

2. 高溫存儲

測試方法：MIL-STD-202 Method108；

附加要求：在125℃溫度下放置器件1000小時，不通電，試驗結束后24±4小時進行電氣測試；

樣品數：77pcs。

3. 溫度循環

測試方法：JESD22 Method JA-104；

附加要求：1000個循環（-40~125℃）每個溫度的駐留時間30min，轉換時間不超過1min。試驗結束后24±4小時內進行電氣測試；

樣品數：77pcs。

4. 濕度存儲

測試方法：MIL-STD-202 Method103；

附加要求：在溫度85℃，濕度85%的條件下放置1000小時，不通電。試驗結束后24+-4小時進行電氣測試。

樣品數：77pcs。

5. 工作壽命

測試方法：MIL-PRF-27；

附加要求：125℃，1000小時；器件需通電工作；125℃包括器件本體因通電產生的溫度；試驗結束后24+-4小時進行電氣測試；

樣品數：77pcs。

6. 外觀

測試方法：MIL-STD-883 Method2009；

附加要求：檢查器件結構，標識和工藝質量；不要求電氣測試；

樣品數：所有提交認證的產品。

7. 尺寸

測試方法：JESD22 Method JB-100；

附加要求：按器件詳細規格驗證物理尺寸，不要求電氣測試；

樣品數：30pcs。

8. 端子強度（引腳）

測試方法：MIL-STD-202 Method211；

附加要求：條件：A（910g），C（1.13kg），E（1.45kg-mm）；

樣品數：30pcs。

9. 耐溶劑性

測試方法：MIL-STD-202 Method215；

附加要求：注意：添加液體洗滌劑-OKEM清洗劑或其它等同溶劑。不可使用禁用溶劑；

樣品數：5pcs。

10. 機械沖擊

測試方法：MIL-STD-202 Method 213；

樣品數：30pcs。

11. 振動

測試方法：MIL-STD-202 Method 204；

附加要求：5g，20min，頻率10~20000Hz，XYZ三方向每方向12個循環。器件焊接在203mm*127mm*0.8mm的PCB上，一側長邊安置7個固定點，另外2個固定點位于對角位置，器件距離固定點50mm以內；

樣品數：30pcs。

12. 抗焊接熱

測試方法：MIL-STD-202 Method210；

附加要求：條件B，樣品不進行預熱。注意：單一波峰焊-表貼元件按照程序2；插針產品按照程序1進行焊接，浸入器件本體1.5mm的深度；

樣品數：30pcs。

13. 靜電放電

測試方法：AEC-Q200-002或ISO/DIS 10605；

樣品數：15pcs。

以上就是關于AEC-Q200要做什么試驗的介紹，廣東優科檢測是具備AEC-Q200全項CNAS檢測資質的第三方檢測機構，可提供電容器、電感器、壓敏電阻、熱敏電阻、變壓器等汽車被動元件AEC-Q200認證測試服務。
