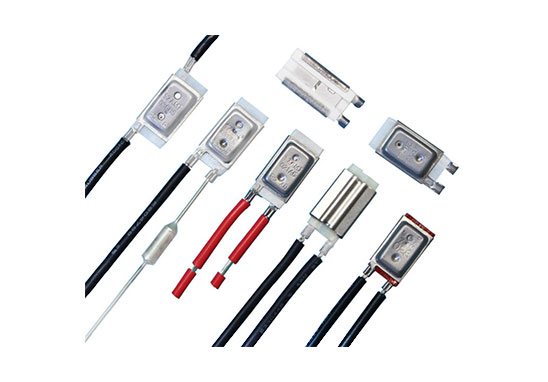

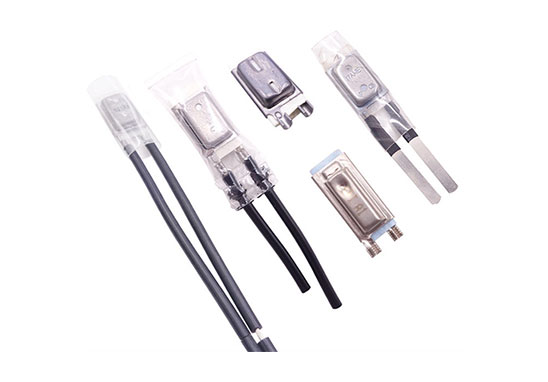

什么是熱保護器？

熱保護器是一種單刀單擲開關。通常其動作溫度范圍為40°C-145°C，熱保護器具有超小體積、感溫速度快、動作靈敏、安全可靠、交直流特性好、壽命長等特點，產品廣泛應用于鎳氫、鎳鉻、鋰離子、鋰聚合物等可充電電池組、電動工具、吸塵器、電加熱器具（電熱毯、電磁爐、直發器、電加熱棒等）、分馬力電機、水泵、鎮流器、變壓器、開關電源等產品。

GB/T 14536.10標準適用范圍

GB/T 14536.10標準適用于額定電壓不超690V，額定電流不超過63A的家用和類似用途的電器設備中使用的電自動溫度敏感控制器，或與其連用的電自動溫度敏感控制器，這些控制器是用在加熱、空調及其類似用途的電自動控制器，其所控制的電器設備可以是使用電、燃?xì)?、油、固體燃料、太陽能或它們的組合能源。

熱保護器的每一種脫跳溫度都需要經過嚴格檢查，以保證雙金屬片的快速脫跳性能，在出廠前都需要經過溫度校準和質量測試，使產品性能持久不變，熱保護器國標檢測依據GB/T 14536.10標準。

熱保護器GB/T14536.10測試項目及要求

1. 電氣強度 Dielectric strength

產品在分?jǐn)酄顟B(tài)時觸點之間應能承受AC500V，歷時1min而無擊穿閃絡現象；

產品引線（端子）與外殼之間能承受AC1500V，歷時1min而無擊穿閃絡現象。

2. 絕緣電阻 Insulation resistance

在正常條件下，引線（端子）與外殼之間的絕緣電阻在100MΩ以上；

熱分?jǐn)嗪蟮挠|點之間的絕緣電阻在2MΩ以上。

3. 接觸電阻 Contact resistance

產品初始接觸電阻應小于50mΩ。

4. 引線(端子)拉力測試 Pull endure testing of leads with terminal

產品的兩引線(端子)應能承受30N的靜拉力并保持1分鐘，而不斷裂或松動。

5. 耐低溫試驗 Low temperature endurance test

產品在-40°C的恒溫箱中放置2小時，取出放置2小時后測溫，產品的額定動作溫度和復位溫度值應在標稱允差內。

6. 耐高溫試驗 High temperature endurance test

產品在比最大工作溫度高30°C的恒溫箱中放置16小時，取出放置2小時后測溫, 產品的額定動作溫度和復位溫度值應在標稱允差內。

7. 耐潮濕試驗 Moisture endurance test

產品在40°C±3°C、相對濕度90%～95%的恒溫箱中放置48小時，端子與外罩之間的絕緣電阻在10MΩ以上。

8. 跌落試驗 Drop test

將產品從700mm的高度，自由跌落在水泥平面或其它堅固的水平面上，產品的溫度性能不應超過初始值的±5°C或±5%°C(兩者值取最大值)。

9. 耐久性 Durability

產品在額定電壓、電流條件下，外加熱源使其動作6,000次后，保護器應能正常通斷。

10. 溫度檢測 Temperature test

溫度檢測用熱空氣檢測法，動作溫度檢測的升溫速率應控制為1°C/1min；用指示燈顯示通斷狀態，通過產品的電流不得超過0.1A。

熱保護器GB/T14536.10測試報告

1. 業務咨詢：申請人提供產品資料、圖片及測試要求給我司；

2. 工程報價：根據申請人提供的資料，工程師作出評估，確定須測試的項目，并向申請方口頭報價；

3. 提供資料：申請方接受口頭報價后，測試樣品提交到我司；

4. 支付款項：收到樣品后向申請方發出書面報價，申請方根據書面報價安排付款；

5. 樣品測試：依照所適用的標準或客戶要求進行產品測試；

6. 出具報告：測試完成實驗室出具第三方CNAS測試報告，結案。

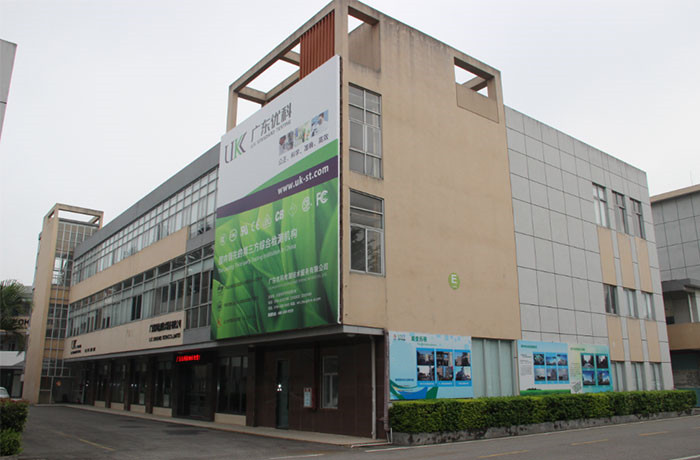

廣東優科檢測是獲得CNAS和CMA資質認可、CQC委托檢測實驗室授權的第三方檢測機構，實驗室具備GB/T14536.10標準檢測資質和檢測能力，可提供熱保護器GB/T14536.10國標檢測、CQC認證及技術咨詢服務。
