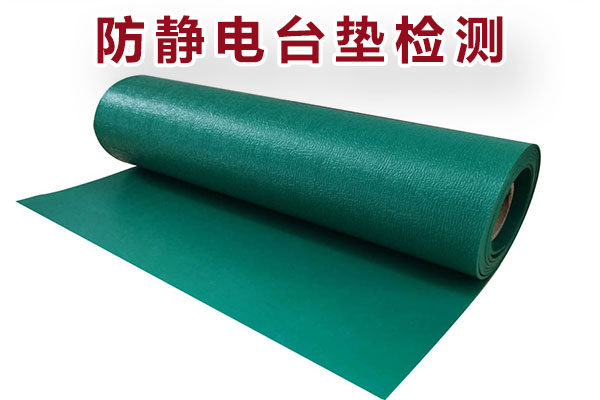

什么是防靜電臺墊？

防靜電臺墊又稱為防靜電桌墊，或者抗靜電臺墊。它通常用于微電子行業的生產車間和實驗室，如電子半導體器件、電子計算機、電子通信設備和集成電路等，用于鋪墊桌面、裝配線工作面、貨架和制作地板墊等。

常規的防靜電臺墊一般為兩層結構，表層為約0.3-0.5mm厚的靜電耗散層，底層為約1.5-1.7mm厚的導電層，通常為2mm雙層復合結構。主要由導靜電材料、靜電耗散材料及合成橡膠等通過多種工藝制成。

防靜電臺墊工作原理

在消除靜電的車間中，ESD臺墊用于消除操作員、電子元件、周轉箱、包裝物品和其他與桌墊接觸的物品產生的靜電。防靜電臺墊在工作過程中釋放人體的靜電，使人體和桌上的ESD鑷子、工具、器具、儀表達到均一電位，使靜電敏感器件（SSD）不受靜電放電現象的干擾，從而達到靜電防護的效果有效緩沖，避免損壞設備。

主要工作原理是：

1. 表層存儲吸收桌面周?chē)撵o電；

2. 底面為導體，能迅速釋放吸收的靜電；

3. 接地線一端接在桌墊上，另一端接地。靜電通過地線平穩地到達地面。這樣，就可以消除控制臺上的靜電。

防靜電臺墊檢測項目

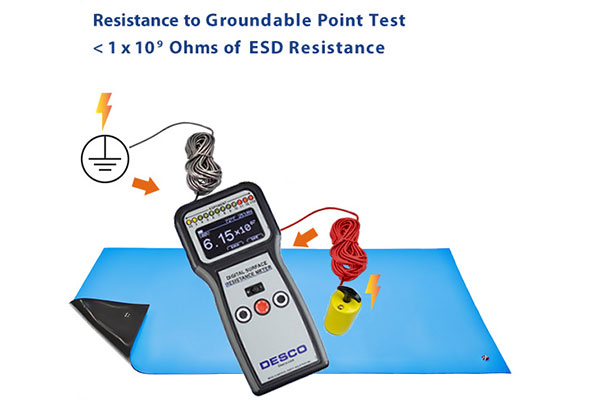

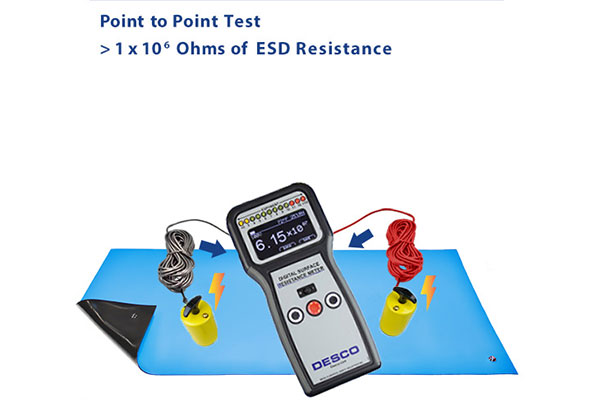

由于物體表面存在靜電，我們要測試防靜電臺墊的目的是它們?cè)谄漤斆婊蚬ぷ鞅砻嫔舷㈧o電的能力 。我們對用于靜電控制的墊子的頂面進行兩種類型的測試：電阻自上而下 (RTT) 測試和電阻接地點 (RTG) 測試。

防靜電臺墊做防靜電檢測需要測試表面電阻、體積電阻、摩擦電壓，依據SJ/T 10694、GB/T 31838、IEC 61340、ANSI/ESD S20.20或客戶指定標準進行測試。

表面電阻（surface?resistance）：兩個特定的放置于材料同一面的電極之間的電壓與它們通過電流的比值。

體積電阻（volume?resistance）：?jiǎn)挝缓穸壬系闹绷麟妷?，與通過材料的單位面積電流的比值，測試電極放置于材料相對面的對應位置。

摩擦電壓（Friction voltage）：當兩種不同材料或相同材料以規定的試驗方法和參數相互摩擦或緊密接觸并分離后，兩種材料分別帶上等量異號的靜電荷。當材料摩擦帶電達到穩定后，記錄其靜電電壓值及極性，以此評價試驗材料的靜電特性。

防靜電臺墊檢測報告辦理流程

1. 業務咨詢：申請人提供產品資料、及測試要求給我司；

2. 工程報價：根據申請人提供的資料，工程師作出評估，并向申請方口頭報價；

3. 提供資料：申請方接受口頭報價后，測試樣品提交到我司；

4. 支付款項：收到樣品后向申請方發出書面報價，申請方根據書面報價安排付款；

5. 樣品測試：依照所適用的標準進行產品測試；

6. 出具報告：測試完成實驗室出具第三方CNAS測試報告，結案。

廣東優科檢測是獲得CNAS和CMA資質認可的第三方防靜電檢測機構，實驗室具備SJ/T 10694、GB/T 31838、IEC 61340、ANSI/ESD S20.20等標準檢測資質和檢測能力，可提供防靜電臺墊檢測服務，并可出具權威認可的第三方檢測報告。
