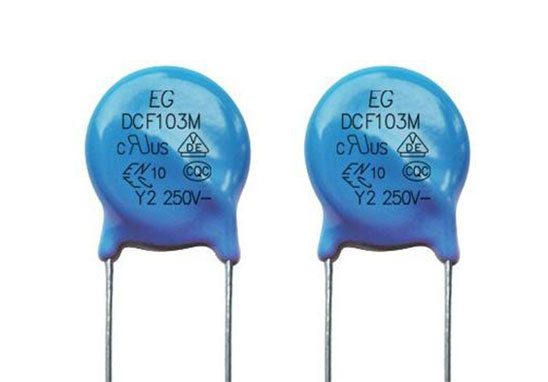

廣東優科檢測是獲得CNAS和CMA資質認可的第三方檢測認證機構，實驗室具備電容器安規認證資質和檢測能力，可提供電容器VDE認證、UL認證、TUV認證、CQC認證及技術咨詢服務。

電容器VDE認證標準

IEC 60384-14 《電子設備用固定電容器 第 14 部分：分規范 抑制電源電磁干擾用固定電容器》

電容器VDE認證測試項目

1. Visual inspection and dimensional inspection 外觀檢查和尺寸檢驗；

2. Electrical test 電氣試驗；

3. Strength of outlet end 引出端強度；

4. Resistance to welding heat 耐焊接熱；

5. Weldability 可焊性；

6. Rapid temperature change 溫度快速變化；

7. Vibration 振動；

8. Climatic sequence 氣候順序；

9. Impact 沖擊；

10. Steady state damp heat 穩態濕熱；

11. Pulse voltage 脈沖電壓；

12. Durability 耐久性；

13. Charging and discharging 充電和放電；

14. Flame retardant test 阻燃性試驗；

15. Spontaneous combustion test 自燃性試驗；

16. High frequency characteristics 高頻特性；

17. Solvent resistance of components 元件耐溶劑；

18. Solvent resistance of marking標志的耐溶劑。

常見電容器種類

1. 貼片電容器：MLCC&塑封SMD

表面安裝電容器：一種小體積、形狀規則的電容器，適用于表面安裝的混合電流和印制板電路。

與傳統插件電容器的區別

(1) 增加抗彎測試和抗剪測試；

(2) 部分測試樣品需要安在測試板上。

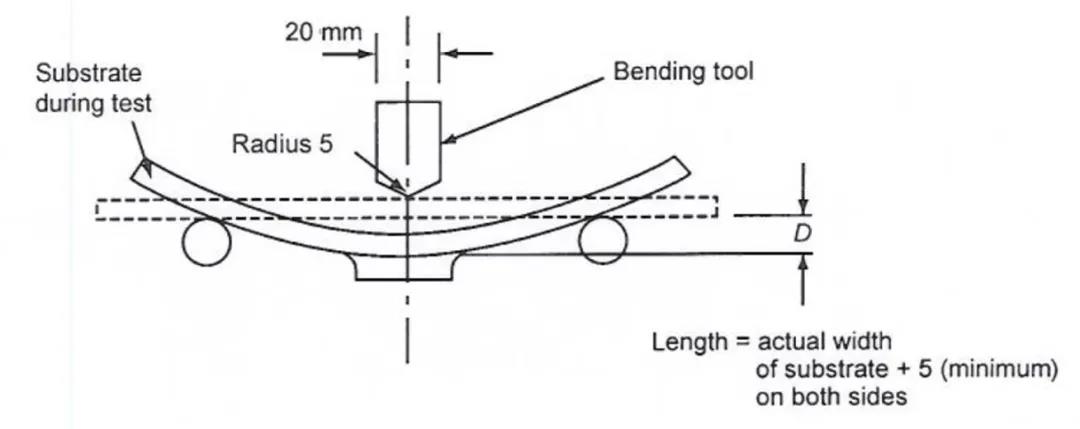

貼片電容器抗彎測試

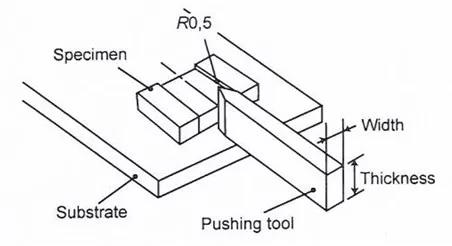

貼片電容器基板抗剪測試

測試基板參考

2. 雙芯或多芯電容器

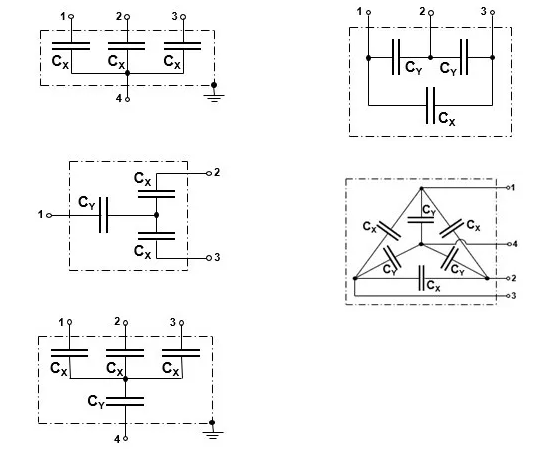

部分電路圖節選

3. 穿心電容器

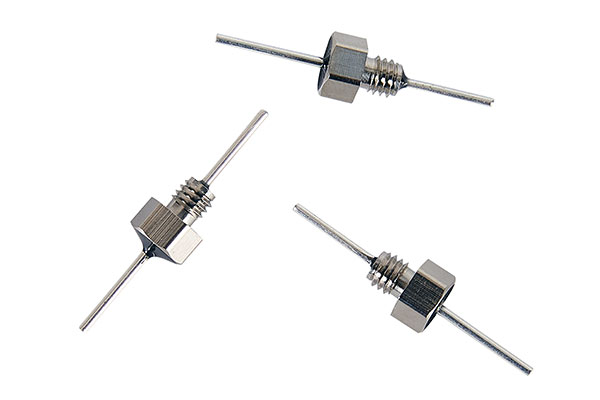

穿心電容器

(1) 同軸穿心電容器；

(2) 非同軸對稱使用穿心電容器 & 非同軸非對稱使用穿心電容器。

同軸穿心電容器電路圖

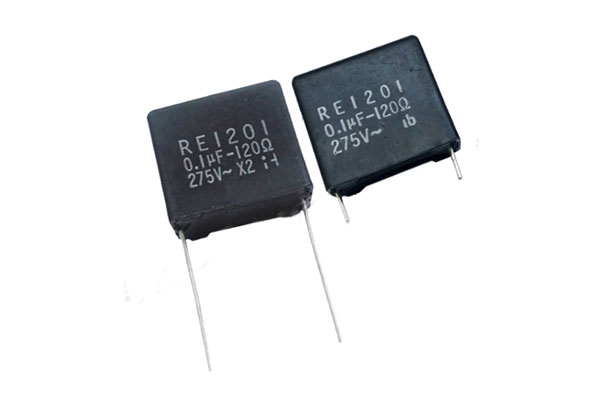

4. 串聯-RC組件

定義：電阻與X類或者Y類電容器串聯的功能組合。

電路圖

電容器VDE認證常見問題

直流額定電壓和雙85認證

1. 附錄H：直流應用，最高可申請DC1500V

Q：一定要申請DC 1500V嗎？

A：不一定, 您可以選擇 ≤ DC 1500V的電壓，如DC 560V, DC 630V, DC 750V, DC 1000V等……由申請人根據實際情況申報。

2. 附錄I：常見的幾種測試條件有哪些呢？

測試方法A：

40℃/93%HR/56 & 60℃/93%HR/56 (注：施加額定電壓)

測試方法B（也稱為快速測試法）：

雙85/500小時 & 雙85/1000小時 (注：施加額定電壓)

Q：附錄I的測試方法與型式試驗一覽表3的穩態濕熱測試是否一樣？

A：不一樣，測試條件有區別。具體認證細則和測試要求，您可以聯系廣東優科檢測工程師。

電容器VDE認證辦理流程

1. 客戶提交產品參數和相關文件；

2. VDE收到文件后報價，出報價單；

3. 客戶接受報價，簽返報價單；

4. VDE提供樣品要求；

5. 客戶送樣匯款；

6. VDE收到樣品、文件和測試費后安排測試；

7. 測試合格后發證。
