電感AEC-Q200認證需通過AEC-Q200 REV D標準TABLE 5表中的所有項目測試且零失敗，才能宣稱符合AEC-Q200的要求。廣東優科檢測具備AEC-Q200全項CNAS測試資質和測試能力，接下來為大家介紹電感AEC-Q200認證測試項目。

電感AEC-Q200認證測試項目

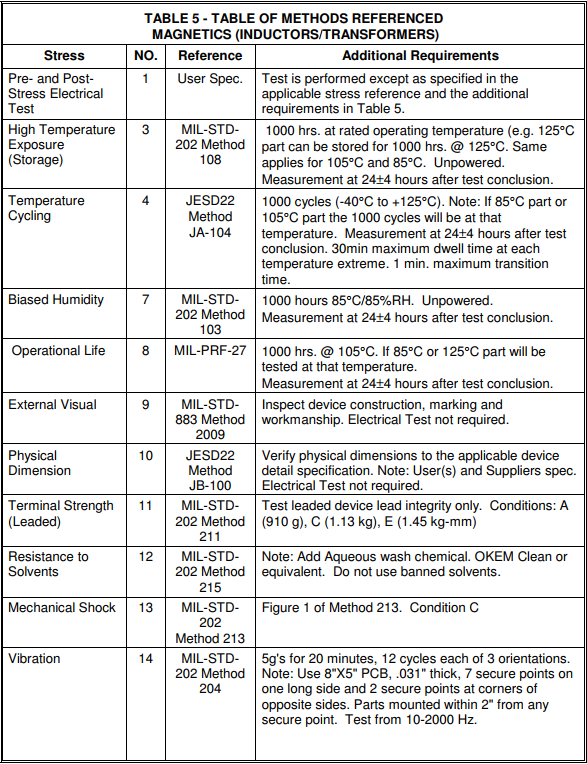

1. Pre- and PostStress Electrical Test 預應力和后應力電氣測試

測試方法：用戶規格書

附加要求：除Table 5中要求不需要進行電氣測試的項目，其他項目測試前后均需要按照用戶規格書進行電氣測試。

2. High Temperature Exposure (Storage) 高溫存儲測試

測試方法：MIL-STD-202 Method 108

附加要求：1000 小時。 在額定工作溫度下（例如，125°C 部件可以在 125°C 下儲存 1000 小時。同樣適用于 105°C 和 85°C。未通電。

在測試結束后 24±4 小時進行測量。

3. Temperature Cycling 溫度循環測試

測試方法：JESD22 Method JA-104

附加要求：1000 次循環（-40°C 至 +125°C）。

注意：如果 85°C 部分或 105°C 部分，1000 次循環將在該溫度下進行。

在測試結束后 24±4 小時進行測量。

每個極端溫度下的最長停留時間為 30 分鐘。 1分鐘最大過渡時間。

4. Biased Humidity 濕度偏置測試

測試方法：MIL-STD-202 Method 103

附加要求：1000 小時 85°C/85%RH。 不通電。

在測試結束后 24±4 小時進行測量。

使用壽命 8 MIL-PRF-27 1000 小時。 @ 105°C。 如果 85°C 或 125°C 零件將在該溫度下進行測試。

在測試結束后 24±4 小時進行測量。

5. Operational Life 工作壽命

測試方法：MIL-PRF-27

附加要求：1000 小時。 @ 105°C。 如果 85°C 或 125°C 零件將在該溫度下進行測試。

在測試結束后 24±4 小時進行測量。

6. External Visual 外觀檢查

測試方法：MIL-STD-883 Method 2009

附加要求：檢查產品結構、標簽和工藝。不需要進行電氣測試。

7. Physical Dimension 物理尺寸

測試方法：JESD22 Method JB-100

附加要求：驗證物理尺寸是否符合用戶規格書要求。不需要電氣測試。

8. Terminal Strength (Leaded) 引出端強度（引腳）

測試方法：MIL-STD-202 Method 211

附加要求：僅執行引腳和引腳牢固性測試。 條件：A (910 g)、C (1.13 kg)、E (1.45 kg-mm)

9. Resistance to Solvents 耐溶劑性試驗

測試方法：MIL-STD-202 Method 215

附加要求：添加水性洗滌化學品。 OKEM Clean 或同等產品。 不要使用禁用的溶劑。

10. Mechanical Shock 機械沖擊

測試方法：MIL-STD-202 Method 213

附加要求：Method 213 的圖 1。條件 C

11. Vibration 振動

測試方法：MIL-STD-202 Method 204

附加要求：5g持續20分鐘，3個方向各12個周期。

注：使用8"X5" PCB，.031”厚，在一個長邊上有7個固定點，在相對側的拐角處有2個固定點。從任何固定點安裝在2”以?xún)?nèi)的零件。從10-2000赫茲進行測試。

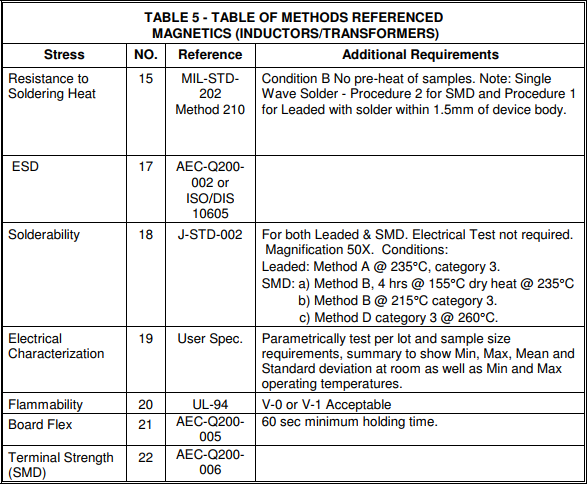

12. Resistance to Soldering Heat 耐焊接熱

測試方法：MIL-STD-202 Method 210

附加要求：條件B，樣品未預熱。引腳器件浸入器件主體的深度為1.5mm參考Procedure 1，表面貼裝元件的深度參考Procedure 2。

13. ESD 靜電放電

測試方法：AEC-Q200-002 or ISO/DIS 10605

14. Solderability 可焊性

測試方法：J-STD-002

附加要求：用于引腳和表面貼裝元件，無需電氣測試。

放大倍數 50X。

引腳產品：方法 A @ 235°C，類別 3。

表面貼裝元件：

a) 方法 B，4 小時 @ 155°C 干熱 @ 235°C。

b) 方法 B @ 215°C 類別 3。

c) 方法 D 類別 3 @ 260°C。

15. Electrical Characterization 電氣特性

測試方法：用戶規格書

附加要求：根據批次和樣品數量的要求進行參數測試，總結并列出器件在室溫和低、高工作溫度下的小值、大值、平均值和標準偏差。至少要測量低溫/室溫/高溫下的參數CP、DF、IR。請參閱參數表中的建議。

16. Flammability 易燃性

測試方法：UL-94

附加要求：V-0或V-1可接受。

17. Board Flex 板彎曲

測試方法：AEC-Q200-005

附加要求：支撐時間至少為60秒。

18. Terminal Strength (SMD) 端子強度（表面貼裝元件）

測試方法：AEC-Q200-006

附加要求：平行于瓷體施加推力（17.7N/1.8Kg），端頭不會脫落，瓷體不會損壞或斷裂。

電感AEC-Q200認證測試樣品要求

電感AEC-Q200認證測試總計需求樣品量至少586PCS。如是SMD組件減少引腳拉力測試30PCS，則需提供556PCS；部分測試還需模擬產品焊接在PCB上的狀態?？紤]到多種焊接方式，每種條件最好多加15PCS樣品進行測試。

以上就是關于電感AEC-Q200認證測試項目的介紹，想了解更多電感AEC-Q200認證測試方面的信息，請聯系廣東優科檢測工程師！
