文章來源 : 廣東優科檢測 發表時間：2021-11-26 瀏覽數量：

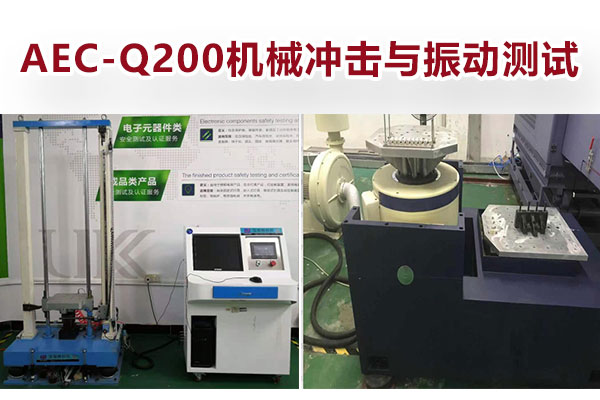

機械沖擊與振動測試是所有無源器件AEC-Q200認證均需要進行的應力試驗，AEC-Q200機械沖擊與振動測試是一組測試，樣品復用，樣品需要30PCS。

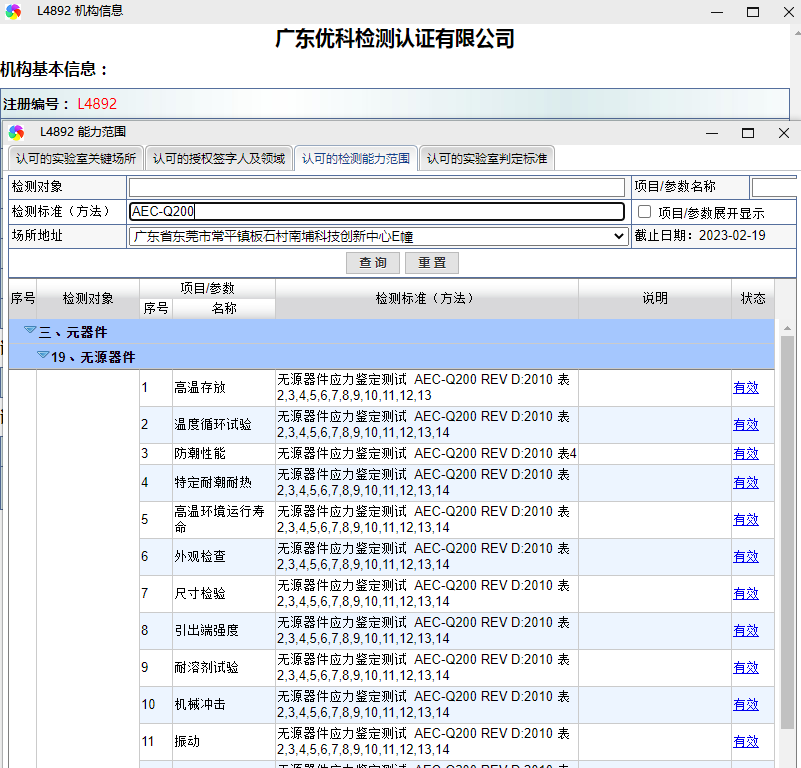

廣東優科檢測具備AEC-Q200標準CNAS全項測試資質和測試能量，可提供所有無源器件AEC-Q200認證測試服務，接下來為大家介紹AEC-Q200機械沖擊與振動測試要求。
? 電容：鉭電容和陶瓷電容(Table 2)，鋁電解電容(Table 3) ，薄膜電容(Table 4)，可調電容(Table 9)
? 磁性組件：電感，變壓器(Table 5)
? 電容網絡：R-C/C/R (Table 6)
? 電阻：電阻(Table 7)可調電阻(Table 9)
? 熱敏電阻(Table 8)
? 壓敏電阻(Table 10)
? 晶振：石英晶振(Table 11) ，陶瓷晶振(Table 12)
? EMI濾波器(Table 13)
? 聚合物自恢復保險絲(Table 14)
測試方法：MIL-STD-202G Method 213B Test condition C，F(xiàn)
樣品數：30 件
測試條件：引腳：Condition C，SMD: Condition F。

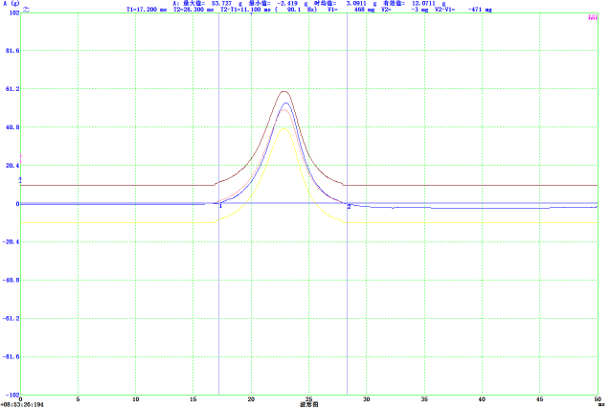

沖擊脈沖：半正弦，樣品按照正常安裝方式固定在沖擊夾具上。
沖擊：3次/自由度，共計18次。
測試方法：MIL-STD-202G Method 204D
樣品數：沖擊后的30件樣品進行振動測試
樣品準備：使用8”X 5”PCB， 厚度 0.3”， 8”邊需7個固定點，2個固定點在對面的2個角，且安裝應距離固定點2”以內。 樣品按照規格焊接在PCB上。

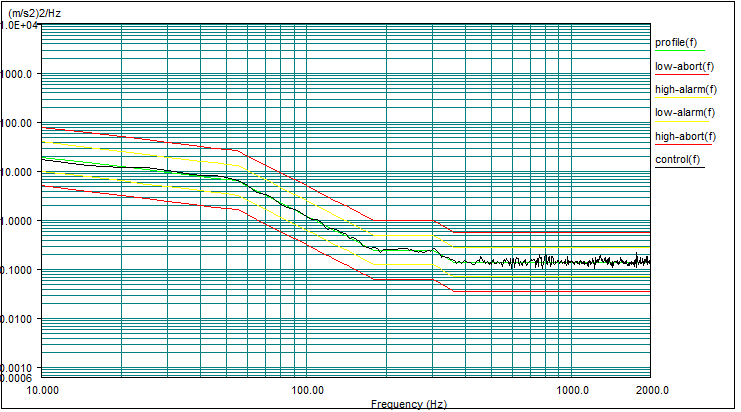

振動頻率：正弦掃頻率振動，10 Hz-2000 Hz 為一個循環，掃頻時間20 分鐘，加速度 5g。
振動：12 Cycles/軸， 三個軸， 共計36 循環，12小時。
以上就是關于AEC-Q200機械沖擊與振動測試要求的介紹，如果您有電感、變壓器、電容、電阻、晶振等車規無源器件需要做AEC-Q200認證測試，歡迎聯系廣東優科檢測工程師！
