EMC傳導測試哪里可以做？廣東優科檢測是獲得CNAS和CMA資質認可的東莞EMC檢測實驗室，實驗室具備EMC電磁兼容測試資質和測試能力。接下來為大家介紹下需要EMC傳導測試的定義、目的和方法。

EMC傳導測試的定義

傳導測試通常也會被稱為騷擾電壓測試，是指系統內部的電壓或電流通過信號電纜、電源線或地線傳輸出去而成為其他系統或設備干擾源的一種電磁現象。只要有電源線的產品都會涉及到，包括許多直流供電產品，另外，信號 / 控制線在不少標準中也有傳導發射的要求，通常用騷擾電壓或騷擾電流的限值（兩者有相互轉換關系）來表示。

EMC傳導測試的目的

在于依據統一的標準（限值）對電子產品通過電源線、信號線、控制線或地線向外發射的傳導電磁騷擾水平進行評估和規范。

EMC傳導測試設備

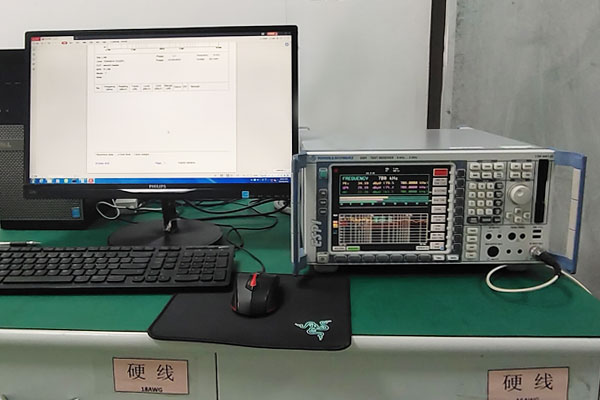

EMI接收機、電源、接地金屬面板、80-90cm試驗臺

EMC傳導測試試驗要求

1、超長的電纜要進行捆扎，折成 30~40cm 的線束；

2、不用的 I/O 信號電纜末端接終端電阻，進行終端匹配，不能懸空，這一點尤其重要；

3、EUT 與 LISN 之間的間隔在地面上的投影距離為 80cm；

4、所有的電纜與 GND 之間的間距在 10cm 以上；

5、懸垂電纜末端距 GND 為 40cm 以上，以保證不會有過分的空間耦合。

6、EUT 與 GND 之間要絕緣；

7、所有的電纜與 GND 之間的間距在 10cm 以上（這一點影響非常大，因為電纜上的共模電流會發生大變化）。

8、實驗臺表面為鋪金屬接地板的導電平面或非導電平面。

9、一般以 EUT 實際使用的環境、地點來選擇使用導電或非導電的實驗臺。比如便攜式設備可置于非導電實驗臺上，安裝在船艙內的設備需在金屬導電實驗臺上進行測試。

10、被測電源線通過電源阻抗穩定網絡接到電網上，被測件的電纜可按所依據標準的要求擺放，選擇不同的長度敷設。

EMC傳導測試方法

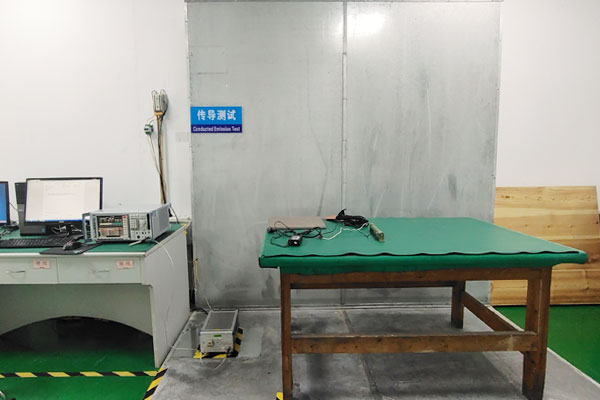

1、將EUT 放在距離地面 80~90cm 高的實驗臺上。

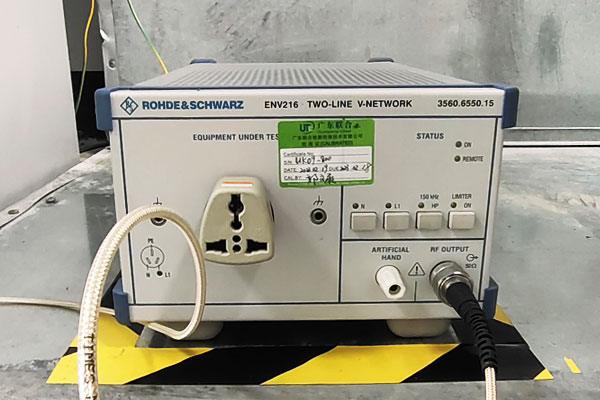

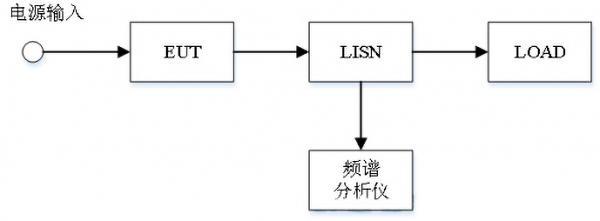

2、在輸入端口進行傳導騷擾測試的試驗配置，LISN 為線性阻抗穩定網絡，EUT 為受試設備，LOAD 為輸出端口的負載。

3、在輸出端口進行傳導騷擾測試的試驗配置。

4、通過觀察頻譜儀的數據并保存。

EMC傳導測試的原理

當電子設備的噪聲頻率小于 30MHz 時，主要干擾音頻頻段。電子設備的電纜對于這類低頻的電磁波來說，還不是一個波的波長（30MHz 的波長為 10m），它向空中輻射的效率很低。這樣，若能測得電纜上感應的噪聲電壓，就能衡量這一頻段的電磁噪聲干擾程度。這類噪聲就是傳導噪聲，像間斷噪聲、電熨斗、洗衣機、電飯煲的喀嚦聲等等。這里所測得的干擾噪聲只是針對頻率在 30MHz 以下的連續騷擾電壓進行測試。

EMC傳導測試報告辦理流程

1. 業務咨詢：申請人提供產品資料、圖片及測試要求給我司；

2. 工程報價：根據申請人提供的資料，工程師作出評估，確定測試項目，并向申請方口頭報價；

3. 提供資料：申請方接受口頭報價后，測試樣品提交到我司；

4. 支付款項：收到樣品后向申請方發出書面報價，申請方根據書面報價安排付款；

5. 樣品測試：依照所適用的標準或客戶要求進行產品測試；

6. 出具報告：測試完成實驗室出具測試報告，結案。

以上就是關于EMC傳導測試相關知識，希望對您有所幫助，廣東優科檢測是獲得CNAS和CMA資質認可的EMC電磁兼容第三方檢測機構，可提供EMC傳導測試、汽車電子EMC測試、EMC諧波電流測試、EMC靜電測試、燈具EMC測試等檢測認證服務，我們期待與您合作！
