大多數產品都需要接地，接地是印制噪聲、防止干擾的主要方法，不正確的接地方式可能導致產品的失效，小編今天就為大家?guī)砹艘粋€，關于網絡模塊電源接地對傳導騷擾的影響的案例，希望對大家有所幫助。

網絡模塊電源接地對傳導騷擾的影響的案例

網絡模塊電源接地的目的

1、接地使整個電路系統中的所有單元電路都有一個公共的參考零電位，也就是各個 電路的地之間沒有電位差，保證電路系統能穩定地工作。

2、防止外界電磁場的干擾。機殼接地為瞬態干擾提供了泄放通道，也可使因靜電感應而 積累在機殼上的大量電荷通過大地泄放。否則，這些電荷形成的高壓可能引起設備內部的火花 放電而造成干擾。另外，對于電路的屏蔽體，若選擇合適的接地，也可獲得良好的屏蔽效果。

3、保證安全工作。當發生直接雷電的電磁感應時，可避免電子設備毀壞；當工頻交流電 源的輸入電壓因絕緣不良或其他原因直接與機殼相通時，可避免操作人員觸電。此外，很多醫 療設備都與病人的人體直接相連，當機殼帶有HOV或220 V電壓時，將發生致命危險。

【現象描述】

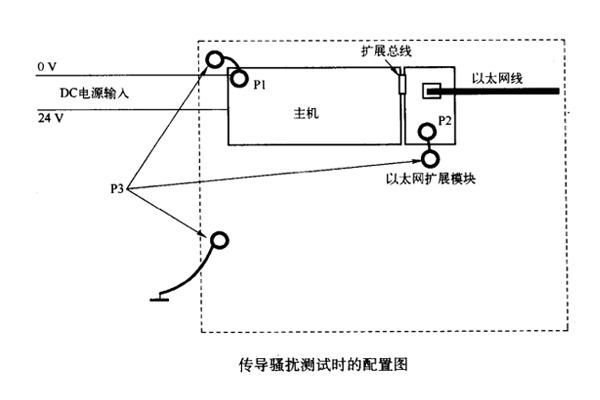

某產品在進行傳導騷擾測試時的配置圖，如上圖所示。

注：圖中虛線框體部分為金屬架，它與主機及以太網模塊一起構成EUTo EUT通過 機架接地。BASE與Ethernet Module均通過24V供電。

P1：主機的0V點，用來接地，進行EMC測試時將P1接至金屬架。

P2：以太網模塊的保護接地點，在以太網模塊內部，該點與0V通過電容相連，測試 時將該點接至金屬架。

P3：分別是金屬架中的三點，由于這三點都是在同一金屬板中彼此之間的阻抗近似 為零，所以在電路原理上近似為同一點。

擴展總線：是主機與以太網模塊的互連總線，通過總線將主機的0V與以太網模塊的 0V相連。

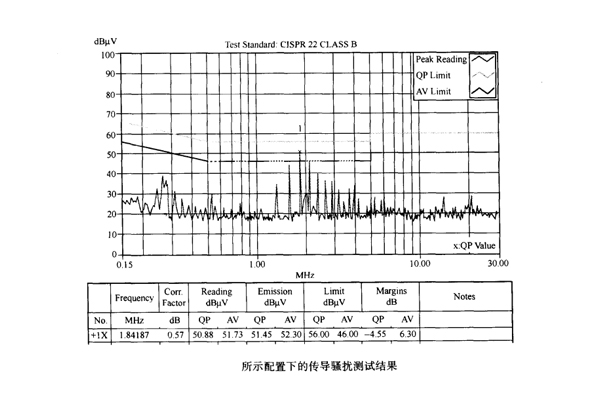

圖所示配置下的傳導騷擾測試結果如圖所示。由測試結果頻譜曲線可知，該 產品電源端口的傳導騷擾不能通過CLASS B限值線的要求。

測試中發現，將上圖所示的接地方式改變成下圖所示的方式，即將P2點接至P1 點，原來P1與P3的連接線斷開。

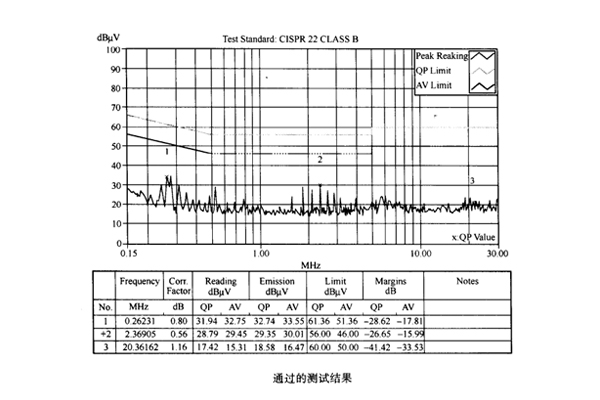

再進行測試，結果如圖上所示，測試通過。

【原因分析】

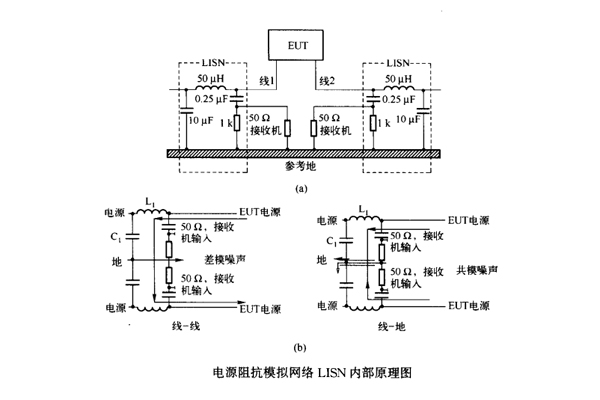

首先看一下電源端口的傳導騷擾測試是如何進行的，上圖, (b)可以說明進行 傳導騷擾測試原理。圖中 (a)是電源口傳導騷擾測試時，被測設備(EUT)、線性阻抗穩定網絡 (LISN)、接收機(Receiver)之間的連接關系。圖中箭頭線表示傳導騷擾的電 流，它在50 歐電阻上產生的壓降就是所測量到的傳導騷擾電壓結果。圖中左圖是差模傳導騷擾的情況，右圖是共模傳導騷擾的情況。

本案例中的EUT在傳導騷擾測試未能通過的連接方式下，它的拓撲圖如下圖所示。

圖中，Cl, C2, C3分別是主機，以太網模塊，以太網線對與參考地之間的分布電容；Cy 是PCB板中跨接在0 V地與以太網模塊接地端子之間的旁路電容；Zp是主機24 V與以太網模 塊24 V互連接插件的阻抗；Zx是主機總線與以太網模塊總線互連接插件的阻抗；Zfend是主機0V與以太網模塊0V互連接插件的阻抗；Zgl和Zg2分別代表EUT中兩個接地端子與參考地 之間的接地阻抗；S代表以太網模塊中的開關電源，即傳導騷擾測試中的主導干擾源，開關電 源中的功率開關管在導通時流過較大的脈沖電流。例如，正激型、推挽型和橋式變換器的輸入 電流波形在阻性負載時近似為矩形波，其中含有豐富的高次諧波分量。另外，功率開關管在截 止期間，高頻變壓器繞組漏感引起的電流突變，也會產生騷擾。

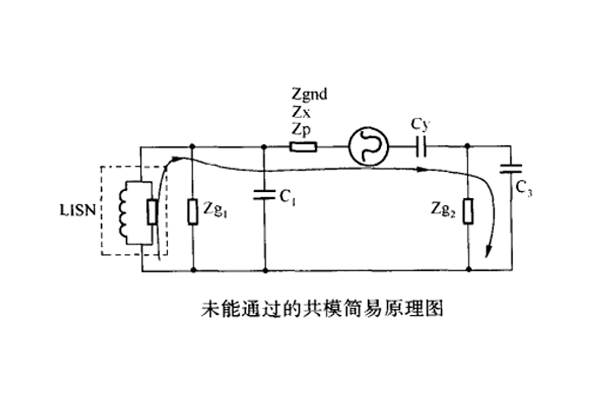

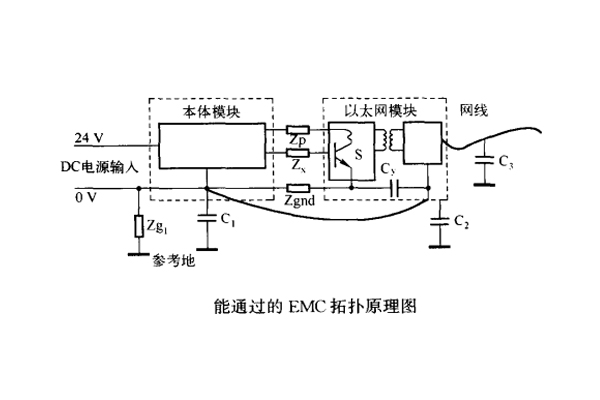

在共模的情況下轉化成簡易原理圖，如上圖所示。圖中圓形符號為干擾源，箭頭線表明了傳導騷擾電流的流向，該電流的大小直接決定 測試是否通過。虛線中的部分表示USNo。再來看EUT在傳導騷擾測試能通過時的連接方式，它的EMC拓撲圖。

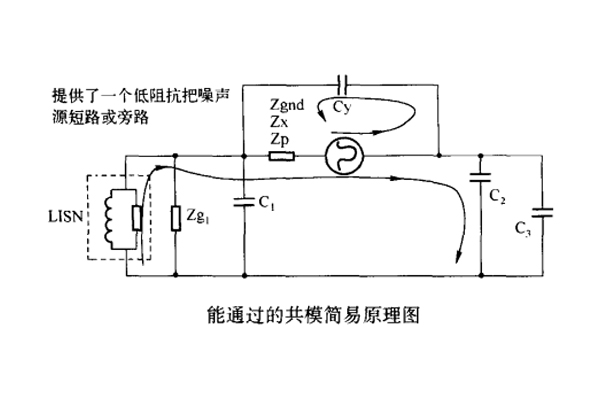

直接連接在G與q之間的線就是以太網模塊中接地端子與主機的0 v之間的互連 線。在共模的情況下，也可以將圖轉化成簡易原理圖，如圖所示。通過圖片的差別，可以看出Cy接至主機的0V后，提供了一個低阻抗的 路徑，使得共模電流一部分被旁路掉，從而減小了流入LISN的電流，最終使測試通過。

【處理措施】

從以上的分析可以得岀以下主要解決方式，可供其他類似產品參考：需要在產品內部提供一個能夠使0 V和以太網模塊的接地之間進行等電位連接的結構件，該結構件要保證具有較低的阻抗，這也是EUT系統可以采用單個接地點的前提。

【思考與啟示】

1、接地對EMC來說很重要，一個接地的產品將大大降低EMC測試失敗的風險。

2、對于有多個接地點的EUT來說，各個接地點之間的等電位連接對EMC非常重要。

3、有多個接地點的系統，如果各個接地點之間的阻抗沒有得到很好地控制，那么會 造成EMC不同測試項目之間的矛盾。
