超級電容電容量、儲能能量、內阻測試怎么做

文章來源 : 廣東優科檢測 發表時間:2022-05-19 瀏覽數量:

超級電容因其大功率、壽命長、充放電的特點,被廣泛運用在電子及電氣設備、新能源汽車上。那么超級電容電容量、儲能能量、內阻測試怎么做呢?小編今天為大家一一講解。

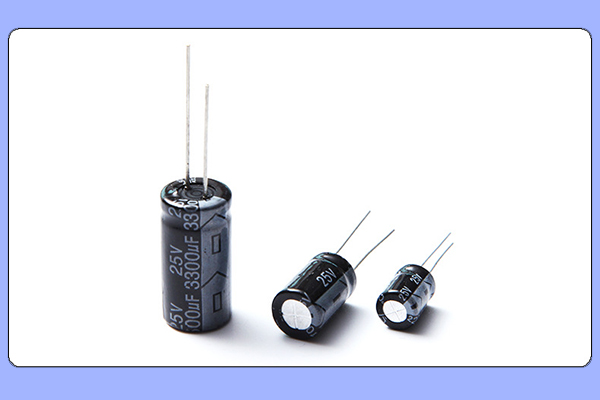

超級電容電容量、儲能能量、內阻測試怎么做


超級電容電容量測試


測試方法


1、電容器單體以恒定電流I充電到額定電壓UR;

2、電容器單體以恒定電流I放電到最低工作電壓Umin;

3、重復1和2步驟3次,記錄電容器電壓從額定電壓的90%至最低工作電壓Umin的放電時間t;

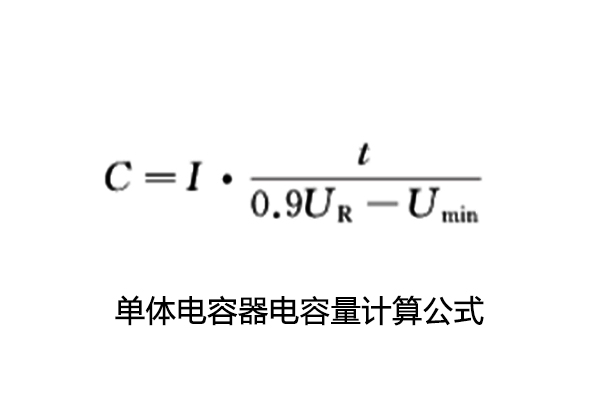

4、計算每次循環電容器單體的電容,取其平均值,公式如下圖:


超級電容電容量、儲能能量、內阻測試怎么做


公式中C為電容(F);I為充放電電流(A);t充電時間;UR為額定電壓(V);Umin為最低工作電壓(V)。


測試評定


電容偏差應不超過額定電容的±10%。


超級電容儲能能量測試


測試方法


1、電容器單體以恒定電流I充電到額定電壓UR;

2、恒壓30min;

3、電容器單體靜置5s后,以恒定電流I放電到最低工作電壓Umin,實時記錄電容器電壓U和時間t波形,重復1、2、3步驟3次;

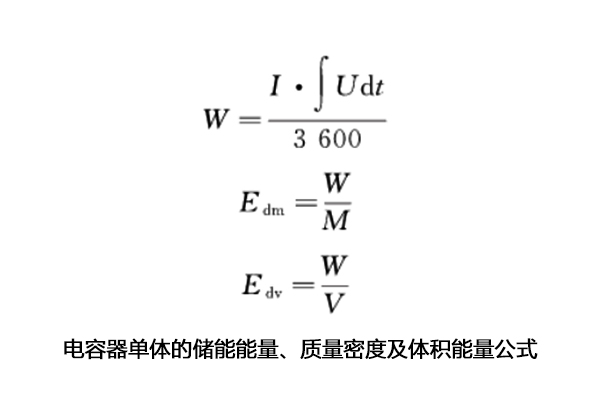

4、分別計算電容器單體的儲能能量、質量能量密度及體積能量密度,取其平均值。公式如下圖。


超級電容電容量、儲能能量、內阻測試怎么做


公式中W為儲能能量(W?h);I為充放電電流(A);U為電容器電壓(V);Edm質量能量密度(W?h/kg);Edv為體積能量密度(W?h/m3);t為放電時間;M為電容器單體質量。


測試評定


儲能能量應為額定能量的80%~120%之間。


超級電容內阻測試


測試方法


1、除非另有規定,電容器用直流電源充電至UR并保持30min;

2、除非另有規定,電容器充電后在規定的溫度環境中適宜的時間達到熱平衡;

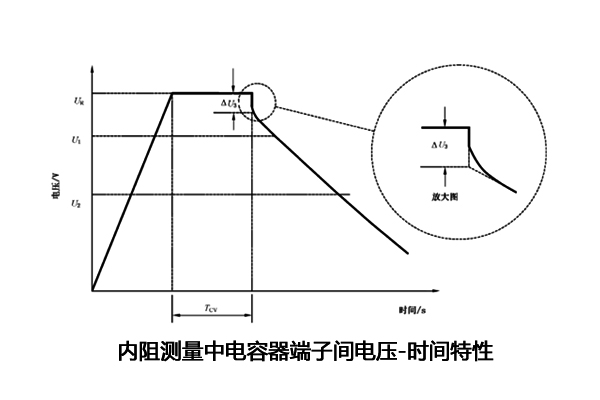

3、電容器的內阻應按照IEC62576-4.1.1~4.1.4規定進行測試,△U3使用最小方格法用直線從計算起始電壓U1(U1=0.9UR)到計算結束電壓U2(U1=0.4UR)接近于電壓降特性;在放電開始時間活得截距(電壓值);△U3是截距電壓值與恒壓充電設定值之間的電壓差。在內阻測量過程中電容器端子間電壓-時間特性如下圖:


超級電容電容量、儲能能量、內阻測試怎么做


圖中UR為額定電壓(V);U1為計算起始電壓(V);U2為計算結束電壓(V);△U3為電壓降(V);Tcv為恒壓充電持續時間。

4、除非另有規定,環境溫度為25℃±5℃;

5、電壓降特性測量:下降至0.3UR;并計算出電壓降△U3;

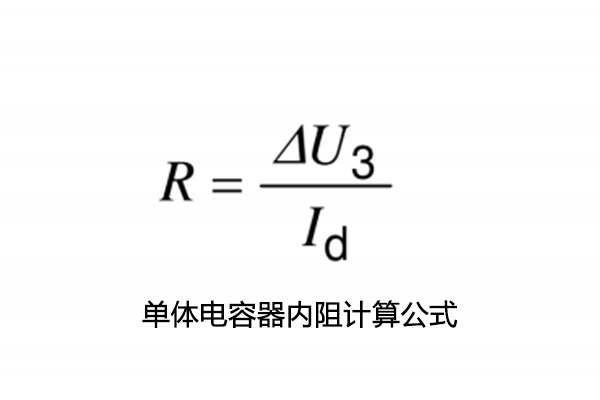

6、電容器內阻公式圖如下:


超級電容電容量、儲能能量、內阻測試怎么做


公式中R為電容器的內電阻(Ω);Id為放電電流(A);△U3為電壓降(V)。


測試判定


內阻應不大于其標稱內阻。




超級電容器檢測報告辦理流程


1. 業務咨詢:申請人提供產品資料、圖片及測試要求給我司;

2. 工程報價:根據申請人提供的資料,工程師作出評估,確定測試項目,并向申請方口頭報價;

3. 提供資料:申請方接受口頭報價后,測試樣品提交到我司;

4. 支付款項:收到樣品后向申請方發出書面報價,申請方根據書面報價安排付款;

5. 樣品測試:依照所適用的標準或客戶要求進行產品測試;

6. 出具報告:測試完成實驗室出具測試報告,結案。


以上就是關于超級電容電容量、儲能能量、內阻測試怎么做的全部內容,希望對您有所幫助!優科實驗室具備CNAS資質、AEC-Q100/101/102/103/104/200標準檢測資質和檢測能力的第三方檢測機構,可提供超級電容檢測、陶瓷電容耐壓測試、電容電壓測試、電容沖擊測試、電容器老化測試、電容器老化測試、AEC-Q200陶瓷貼片電容板彎曲應力試驗、檢測認證服務,可出具第三方檢測報告,歡迎您來電咨詢!
