×

灼熱絲測試目的及適用范圍

為了測試電子電器產(chǎn)品在工作的時候的穩(wěn)定性，當(dāng)部件或零件在故障或過載情況下，可能達(dá)到過高的溫度或點(diǎn)燃它們附近的零件，利用模擬技術(shù)評定其著火危險性。

灼熱絲測試適用于電工設(shè)備及其組件和零部件，還適用于固體絕緣材料或其他固體可燃性材料。如：開關(guān)外殼、繼電器、插座等。

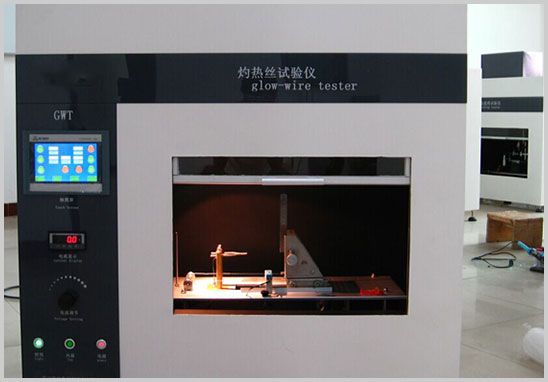

灼熱絲測試標(biāo)準(zhǔn)

GB/T5169.10-2017/IEC60695-2-10:2013 《電工電子產(chǎn)品著火危險試驗(yàn) 第 10 部分:灼熱絲/熱絲基本試驗(yàn)方法 灼熱絲裝置和通用試驗(yàn)方法》

GB/T5169.11-2017/IEC 60695-2-11:2014 《電工電子產(chǎn)品著火危險試驗(yàn) 第 11 部分：灼熱絲/熱絲基本試驗(yàn)方法 成品的灼熱絲可燃性試驗(yàn)方法》

GB/T 5169.12-2013/IEC 60695-2-12:2010+A1:2014 《著火危險試驗(yàn) 第 2-12 部分：灼熱絲/熱絲基本試驗(yàn)方法 材料的灼熱絲可燃性指數(shù)(GWFI)試驗(yàn)方法》

GB/T5169.13-2013/IEC 60695-2-13:2014 《電工電子產(chǎn)品著火危險試驗(yàn) 第 13 部分灼熱絲熱絲基本試驗(yàn)方法 材料的灼熱絲起燃溫度(GWIT)試驗(yàn)方法》

灼熱絲測試術(shù)語定義

灼熱絲可燃性指數(shù)（GWFI）

為了GWFI——glow-wire flammability index

用標(biāo)準(zhǔn)化試驗(yàn)方法測得的受試材料在滿足以下情況時的最高溫度：

a) 不起燃，或如果起燃，在一開灼熱絲后30 s內(nèi)熄滅且未全部燒盡；

b) 如有熔融滴落物，其不會引燃包裝絹紙。

灼熱絲起燃性溫度（GWIT）

GWIT——glow-wire ignition temperature

比用標(biāo)準(zhǔn)化試驗(yàn)方法測得的受試材料在滿足以下情況時的最高測試溫度高25K(或30K)的溫度：

a）不起燃

b）如果任何一次火焰的持續(xù)或連續(xù)燃燒時間不超過5 s，且試樣沒有被全部燒盡。

起燃  ignition

持續(xù)時間超過5s的燃燒

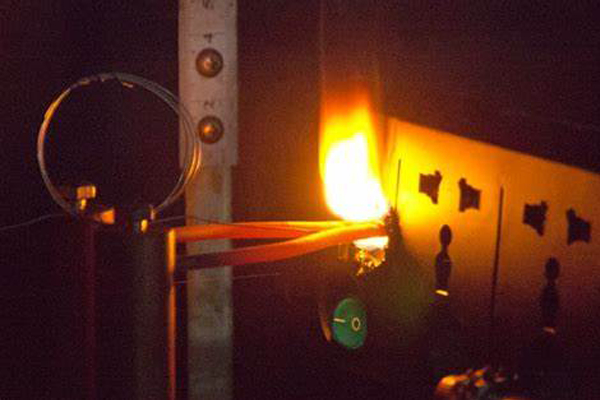

灼熱絲測試樣品要求

材料測試樣品尺寸要求

試驗(yàn)樣品可采用幾種方式制成：壓塑，注塑或澆注，或從板材等有足夠大平面的成品部件上切割而成。

平面部分的尺寸應(yīng)為：長：≥60mm；寬(夾具內(nèi)側(cè))：≥60mm。

可燃性通常隨受試材料的厚度而改變：首先厚度0.75mm±0.1mm、1.5mm±0.1或3.0mm±0.2mm。

根據(jù)本試驗(yàn)的要求評定可燃性通常需要一組數(shù)量為10個的試驗(yàn)樣品。

成品測試尺寸要求

并不是所有的成品和制件都能拿來做灼熱絲試驗(yàn)，如小部件。

部件在一個直接為15mm的圓內(nèi)能夠完全展開每個表面，或表面的某些部分展開直接為15mm的圓之外，但是任何部分都不適合放置一個直徑為8mm的圓。

注：當(dāng)檢查表面時，忽略表面上的突出部分和最大面積直徑不大于2mm的孔。

如果可能，試驗(yàn)樣品應(yīng)該是一個完整的成品。

如果試驗(yàn)不能在完整的成品上進(jìn)行，或除非有關(guān)規(guī)范另有規(guī)定，則可采用下列方法之一：

a）在需要檢驗(yàn)的部件中切下一塊；

b）在完整的成品上開一小孔使其與灼熱絲接觸；

c）從完整的成品中取出需要檢驗(yàn)的部件，進(jìn)行單獨(dú)試驗(yàn)。

灼熱絲測試結(jié)果判定

灼熱絲可燃性指數(shù)（GWFI）判定

如果試驗(yàn)樣品沒有起燃或者滿足下面兩個條件，則認(rèn)為經(jīng)受住了本試驗(yàn)：

a）如果試驗(yàn)樣品的火焰或灼熱在移開灼熱絲之后的30s內(nèi)熄滅，和；

b）包裝絹紙沒有起燃。

應(yīng)按下述方式記錄GWFI：例如，對3mm厚的試驗(yàn)樣品，試驗(yàn)溫度為850℃，則記錄為：GWFI：850/3.0

如果不滿足上述兩個條件或者兩個條件之一，則需要選一個較低的試驗(yàn)溫度，用一個新試驗(yàn)樣品重復(fù)試驗(yàn)。

灼熱絲起燃性溫度（GWIT）判定

應(yīng)確定施加灼熱絲期間試驗(yàn)樣品的起燃溫度。將比連續(xù)三次試驗(yàn)均未引起試驗(yàn)樣品起燃的灼熱絲頂部最高溫度高25K（900℃~960℃之間高30K）的試驗(yàn)溫度記錄為GWIT。

應(yīng)按下述方式記錄GWIT：例如，對3.0mm厚的試驗(yàn)樣品，沒有造成起燃的最高試驗(yàn)溫度為825℃，則記錄為：GWIT：850/3.0。

灼熱絲測試CNAS檢測報告辦理流程

1. 前期咨詢：提供需委托檢測項(xiàng)目、測試條件或測試標(biāo)準(zhǔn)；

2. 評估報價：根據(jù)檢測要求、樣品規(guī)格及參數(shù)評估報價；

3. 填寫委托書：向優(yōu)科發(fā)起檢測申請，填寫委托書（會有專人指導(dǎo)填寫）；

4. 付款及提供樣品資料：按照協(xié)定報價支付費(fèi)用，按要求提供足夠數(shù)量的樣品及產(chǎn)品資料；

5. 安排檢測：按委托要求對產(chǎn)品進(jìn)行檢測；

6. 出具報告：依據(jù)檢測數(shù)據(jù)出具cnas檢測報告，將報告、發(fā)票及樣品回寄客戶。
