什么是光耦？

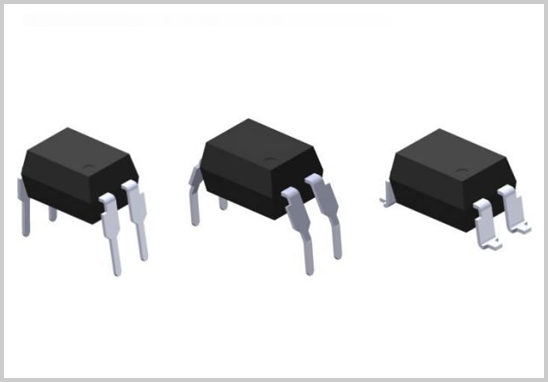

光耦合器，簡稱光耦（Optocoupler，OC），以光為媒介來實現電信號傳輸?shù)钠骷?，一般由發光端的LED和受光端的光敏半導體管或者電阻共同構成。因其具有體積小、絕緣性好、抗干擾能力強的優勢，所以被廣泛應用于各種電路。

在車用領域，光耦也被大量使用在汽車電氣電子系統中，因此光耦也必須符合車規的可靠性要求方能進入汽車主機廠的供應商鏈條。換而言之，車用光耦需符合行業標準AEC-Q驗證要求。

光耦適用的車規驗證標準

光耦的車規驗證的執行標準一直未明確，業內存在多種解讀。

在結構上，光耦同時存在正向工作的LED（發光）器件和反向工作的光敏半導體管（受光），并非嚴格意義上的分立半導體器件，AEC-Q104首次提出多芯片模組（MCM）的概念，但其也明確指出不適用于含有AEC-Q102相關LED大類的組件。

從器件種類上看，AEC-Q101和AEC-Q102貼近其器件特性。2013版的AEC-Q101中同時能夠覆蓋正偏和反偏試驗，且該標準適用光電子器件，在2017年發布AEC-Q102版本后，光器件可依據該版本進行認證。2020年汽車電子發布了AEC-Q102的A版本，在版本中在適用范圍中明確提出光耦等光組件會在AEC-Q102-003中進一步細分。2021年汽車電子委員會順勢更新了AEC-Q101到E版本，在內容上完全刪除了光類器件的描述以及相關環境應力和壽命試驗。

2022年底，新發布的AEC-Q102-003明確把光耦作為OE-MCM類型之一，正式確認了光耦使用的車規標準為AEC-Q102-003。

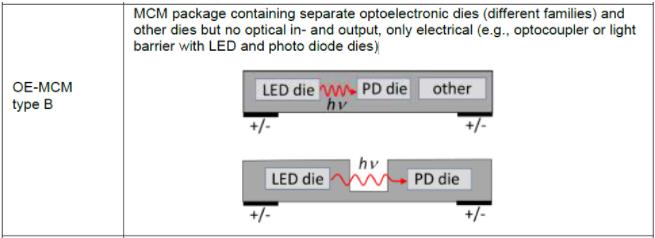

圖1  AEC-Q102-003適用OE-MCM中的分類B

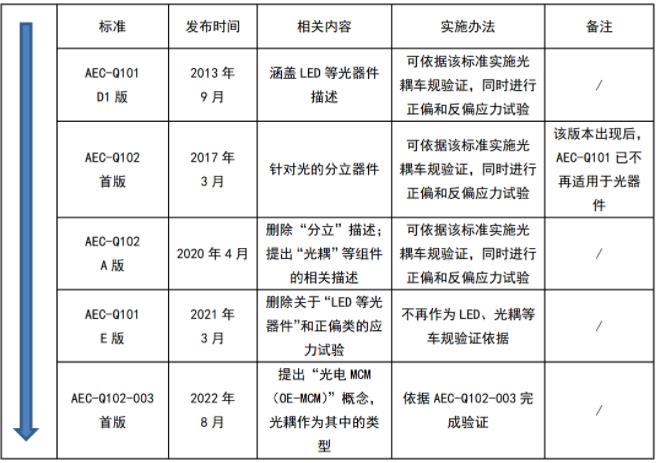

表1 AEC-Q101和AEC-Q102中關于“光耦”的描述

關于AEC-Q102-003

AEC-Q102-003是AEC-Q102的補充，主要適用于含光電子器件的多芯片模組，即OE-MCM。

AEC-Q102-003標準羅列出6種適用組件，如PD-Laser、IC控制的RGB等均屬于該標準范疇。OE-MCM的車規驗證應涵蓋其每個器件子集的故障模型、器件之間相互作用而產生的故障模式。其認證計劃必須囊括所有器件子集的車規測試，將各個器件子集對應的測試計劃和附加項目組合成為超級計劃（Superset of Tests）。

光耦的車規驗證必須同時兼顧正偏LED和反偏光敏半導體管兩類子器件。依據AEC-Q102-003對兩類器件的Group A至Group G的項目做兼容處理，并輸出標準所要求的驗證計劃。

優科檢測具備AEC-Q100/101/102/103/104/200標準檢測資質和檢測能力，以博士專家為技術帶頭人，具備權威的標準解讀和項目執行能力，能夠提供最完善、最符合光耦元器件特性的認證解決方案。
