×

鹽霧測(cè)試是一種用于評(píng)估產(chǎn)品耐腐蝕性能的方法。當(dāng)產(chǎn)品長(zhǎng)時(shí)間暴露在空氣中時(shí)，可能會(huì)受到鹽霧的腐蝕，導(dǎo)致材料或性能的損壞。鹽霧腐蝕是一種常見而嚴(yán)重的腐蝕形式，它會(huì)通過鹽霧中的氯離子侵蝕金屬表面，引起金屬的電化學(xué)反應(yīng)。

鹽霧測(cè)試的作用

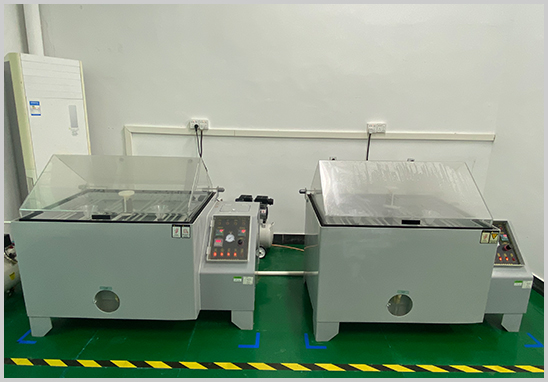

鹽霧測(cè)試的作用是評(píng)估產(chǎn)品的抗鹽霧腐蝕能力和使用壽命。為了進(jìn)行鹽霧測(cè)試，可以采用天然環(huán)境暴露或人工加速模擬鹽霧環(huán)境的方法。天然環(huán)境暴露是最接近實(shí)際使用情況的方法，但需要較長(zhǎng)的試驗(yàn)時(shí)間。而人工加速模擬鹽霧環(huán)境則利用鹽霧試驗(yàn)箱，在控制條件下模擬鹽霧環(huán)境，以更快的速度評(píng)估產(chǎn)品的耐鹽霧腐蝕性能。

鹽霧測(cè)試的種類

鹽霧測(cè)試可以采用天然環(huán)境暴露或人工加速模擬鹽霧環(huán)境進(jìn)行試驗(yàn)。天然環(huán)境暴露是最接近真實(shí)使用情況的方法，但缺點(diǎn)是試驗(yàn)時(shí)間太長(zhǎng)，可能廠家無法承受其時(shí)間成本。而人工加速模擬鹽霧環(huán)境試驗(yàn)則是利用鹽霧試驗(yàn)箱，將產(chǎn)品放置于試驗(yàn)箱中，模擬鹽霧環(huán)境對(duì)產(chǎn)品的耐鹽霧腐蝕性能進(jìn)行考核。

與天然環(huán)境相比較，人工鹽霧測(cè)試可以控制鹽霧濃度，使腐蝕速度大大提高，縮短試驗(yàn)時(shí)間。以目前的技術(shù)條件來說，天然環(huán)境中需要測(cè)試一年以上的產(chǎn)品，在人工模擬鹽霧環(huán)境條件下，只要24小時(shí)即可得到接近的效果。

鹽霧測(cè)試的方法

鹽霧測(cè)試主要包括四種方法，中性鹽霧試驗(yàn)、銅鹽加速醋酸鹽霧試驗(yàn)、醋酸鹽霧試驗(yàn)和交變鹽霧試驗(yàn)。

中性鹽霧試驗(yàn)，又稱NSS試驗(yàn)，是目前應(yīng)用領(lǐng)域最廣、出現(xiàn)最早的一種加速腐蝕試驗(yàn)方法。一般采用5%的氯化鈉鹽水溶液，將溶液PH值調(diào)在中性范圍（6.5～7.2），作為噴霧使用。試驗(yàn)溫度控制在35℃，鹽霧的沉降率應(yīng)為1～2ml/80cm/h。

銅鹽加速醋酸鹽霧試驗(yàn)，又稱CASS試驗(yàn)，是近幾年發(fā)展起來的一種快速鹽霧腐蝕試驗(yàn)。試驗(yàn)溫度為50℃，鹽溶液中加入少量銅鹽-氯化銅，具有強(qiáng)烈誘發(fā)腐蝕能力，腐蝕速度是NSS試驗(yàn)的8倍左右。

醋酸鹽霧試驗(yàn)，又稱ASS試驗(yàn)，是建立在中性鹽霧試驗(yàn)的基礎(chǔ)上發(fā)展而來的。在5%氯化鈉溶液中加入冰醋酸，將溶液的PH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。其腐蝕速度是NSS試驗(yàn)的3倍左右。

交變鹽霧試驗(yàn)則是屬于綜合鹽霧試驗(yàn)，它的原理是在中性鹽霧試驗(yàn)的基礎(chǔ)上加恒定濕熱的試驗(yàn)。主要用于空腔型的整機(jī)產(chǎn)品，通過潮濕環(huán)境的滲透，使鹽霧腐蝕既在產(chǎn)品表面發(fā)生，也在產(chǎn)品內(nèi)部發(fā)生。交變鹽霧試驗(yàn)將產(chǎn)品環(huán)境在鹽霧和濕熱兩種條件下不斷替換，最后評(píng)估整機(jī)產(chǎn)品的電性能和機(jī)械性能的變化程度。

完成鹽霧測(cè)試之后會(huì)再對(duì)試驗(yàn)結(jié)果進(jìn)行判定，出具檢測(cè)報(bào)告。優(yōu)科檢測(cè)是具備CNAS及CMA資質(zhì)認(rèn)可的專業(yè)第三方環(huán)境可靠性檢測(cè)機(jī)構(gòu)，可提供GJB、GB、IEC標(biāo)準(zhǔn)鹽霧試驗(yàn)第三方檢測(cè)服務(wù)，如果有相關(guān)業(yè)務(wù)需求，歡迎與我們聯(lián)系！
