0769-82327388
文章來源 : 廣東優(yōu)科檢測 發(fā)表時間：2023-08-17 瀏覽數(shù)量：
所有電子產(chǎn)品在設(shè)計時都需要考慮著火風(fēng)險和潛在的著火危險。元件、電路、產(chǎn)品的設(shè)計以及材料的篩選都需要考慮著火風(fēng)險和潛在的著火危險，目的在于正常操作的條件下以及合理可預(yù)見的異常使用將故障和失效時所產(chǎn)生的潛在著火風(fēng)險降低到可以接受的水平。灼熱絲試驗是評估電子產(chǎn)品著火危險性的常見試驗項目。
灼熱絲試驗的首要目的是為以下行為提供指導(dǎo)：
1. 防止帶電部件引發(fā)起燃；
2. 如果發(fā)生起燃，則將著火限制在電工電子產(chǎn)品外殼內(nèi)；
次要目的是將火焰蔓延至產(chǎn)品外部的范圍降到最低，以及將火源、煙、毒性和腐蝕性的燃燒流的有害影響降到最低。涉及電工電子產(chǎn)品的火災(zāi)也可能因非電的外部因素引起著火，總體風(fēng)險評估宜考慮這一因素。
在電工設(shè)備中，過熱金屬部件可作為引燃源，而在灼熱絲試驗中，則是用灼熱絲模擬燃源。
GB/T5169.11-2017、IEC 60695-2-11:2014 《電工電子產(chǎn)品著火危險試驗 第 11 部分：灼熱絲/熱絲基本試驗方法 成品的灼熱絲可燃性試驗方法》
GB/T 5169.12-2013、IEC 60695-2-12:2010+A1:2014 《著火危險試驗 第 2-12 部分：灼熱絲/熱絲基本試驗方法 材料的灼熱絲可燃性指數(shù)(GWFI)試驗方法》
GB/T 5169.10-2017、IEC 60695-2-10:2013 《電工電子產(chǎn)品著火危險試驗 第 10 部分:灼熱絲/熱絲基本試驗方法 灼熱絲裝置和通用試驗方法》
GB/T 5169.13-2013、IEC 60695-2-13:2014 《電工電子產(chǎn)品著火危險試驗 第 13 部分灼熱絲熱絲基本試驗方法 材料的灼熱絲起燃溫度(GWIT)試驗方法》

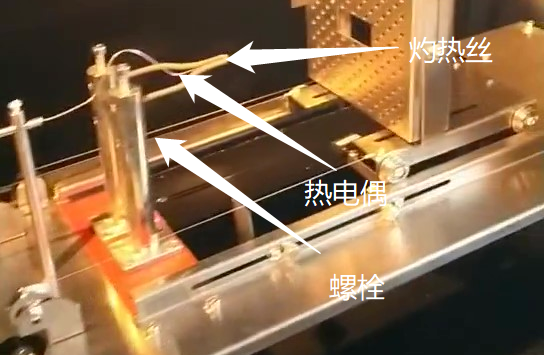

1. 灼熱絲是用外徑4.00mm ±0.07mm（彎曲前）的鎳/鉻（＞77%Ni/20±1%Cr）絲制成。一個新的灼熱絲在試驗之前需要在120A的電流中退火10h（退火時間可以累計），為避免損壞熱電偶，退火期間需拆除熱電偶，在退火的最后，熱電偶微孔的深度需要確認(rèn)。
2. 試驗過程時，灼熱絲與樣品應(yīng)保持在一個水平面，測試過程中灼熱絲應(yīng)對樣品施加0.95N（±0.10N）的力，當(dāng)灼熱絲的頂端穿透樣品時，穿透深度應(yīng)限制在7.0mm（±0.5mm）以內(nèi)。樣品上的灼燒顆粒需能暢通無阻的滴落鋪底層上。
3. 為了評定可能發(fā)生的燃燒蔓延，需在樣品的下方放置一塊規(guī)定的鋪底層，要求：在一塊木板（平滑且最小厚度為10mm）的上面緊裹一層包裝絹紙，置于灼熱絲樣品下方200mm（±5mm）處。
包裝絹紙需滿足ISO4046-4:2002中4.215規(guī)定，是一種柔軟而強(qiáng)韌的輕質(zhì)包裝紙，單位面積質(zhì)量為12g/㎡~30g/㎡。
4. 每一系列試驗之前，都需要通過測量和記錄灼熱絲頂部溫度，若灼熱絲頂部溫度測量值降低到最初試驗前讀數(shù)的97.5%時，則應(yīng)更換灼熱絲。
優(yōu)科檢測是專業(yè)第三方灼熱絲試驗檢測機(jī)構(gòu)，實驗室是具備GB/T5169、IEC60695系列標(biāo)準(zhǔn)CNAS檢測資質(zhì)和檢測能力，可提供電子電工產(chǎn)品成品及材料灼熱絲測試服務(wù)。
獲取報價
如果您對我司的產(chǎn)品或服務(wù)有任何意見或者建議，您可以通過這個渠道給予我們反饋。您的留言我們會盡快回復(fù)！
0769-82327388
微信訂閱號
微信咨詢
