第三方端子拉力試驗檢測機構

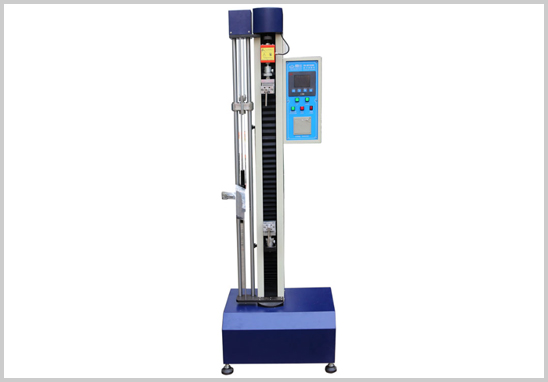

端子拉力測試用以評估端子壓接的機械完整性。優科檢測是專業第三方接插件檢測認證機構，實驗室配備0-200kg.f量程拉力試驗機，可提供第三方端子拉力試驗檢測服務。

什么是端子拉力測試？

端子壓接是在線束制造過程中的關鍵環節，它涉及將端子、導線和密封圈通過壓接模具緊密結合在一起。在這個過程中，確保壓接的可靠性和穩定性至關重要。為了驗證端子壓接的質量，拉力測試成為一項不可或缺的檢測方法。

拉力測試是通過施加一定的拉力來評估端子與導線之間的連接強度。在測試中，使用專用設備將拉力逐漸施加到端子和導線的連接處，以模擬真實使用條件下的應力。這項測試的目標是確認端子與導線之間的連接是否足夠牢固，能夠在振動、沖擊或其他機械應力下保持穩定。

端子拉力測試相關標準

IEC 60352-2：國際電工委員會標準，包含端子壓接的一般要求。

ISO 6811：國際標準化組織標準，涉及連接器的設計、性能和測試，包括端子壓接。

UL 486A-486B：美國安全實驗室標準，用于美國市場銷售電子和電氣產品的認證。

JIS C 5402：日本工業標準，規定連接器和端子的要求。

MIL-STD-202：美國國防標準，適用于軍事應用，包括端子壓接的可靠性測試。

EN 60999-1：歐洲標準，適用于歐洲市場的絕緣子件、連接器和端子的要求。

GB/T標準：中國國家標準，包括與端子壓接相關的標準，如GB/T 7264-2008。

端子拉力測試流程

1、固定端子：將待測試的端子放入設備的轉盤中，然后使用旋鈕將端子固定緊，確保它們牢固地連接在設備上。

2、開始測試：操作人員點擊設備上的開始按鈕，開始拉伸測試。設備將自動施加拉力來測試連接的牢固性。

3、數據記錄：設備在測試過程中自動記錄相關數據，包括檢測時間、工單信息、操作人員信息以及測試結果等。這些數據將存儲在設備本地。

 4、數據儲存：測試數據存儲在設備本地，確保可以在設備上隨時查看。此數據可供稍后查看、分析和導出到移動網盤或其他存儲介質中。

注：不同的連接器或端子可能有不同的拉力要求，因此在進行端子拉力檢測時，應參考相應的標準或規范，并確保測試的準確性和可重復性。

第三方端子拉力測試報告辦理流程

1. 前期咨詢：提供需委托檢測項目、測試條件或測試標準；

2. 評估報價：根據檢測要求、樣品規格及參數評估報價；

3. 填寫委托書：向優科發起檢測申請，填寫委托書（會有專人指導填寫）；

4. 付款及提供樣品資料：按照協定報價支付費用，按要求提供足夠數量的樣品及產品資料；

5. 安排檢測：按委托要求對產品進行檢測；

6. 出具報告：依據檢測數據出具報告，將報告、發票及樣品回寄客戶。
