第三方EMC靜電放電測試機構

電磁兼容EMC可以分為兩大類，一類是我們熟悉的電磁發射EMI，另一類是電磁敏感度EMS，指電子設備受電磁干擾的敏感程度，靜電放電測試就屬于EMS測試項中的一項。

EMC靜電放電測試主要考核設備或分系統抗靜電放電干擾時的抗干擾能力。靜電放電抗擾度試驗主要模擬人體或物體觸摸到設備時所發生的靜電現象是否對設備產生危害。

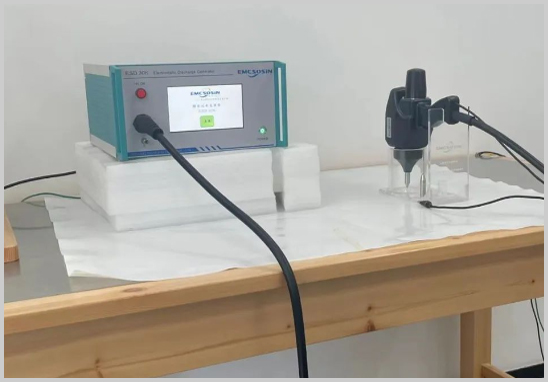

優科檢測是專業第三方EMC測試機構，實驗室配備EMTEST靜電槍，可提供第三方EMC靜電放電測試服務，并可出具權威認可的中英文檢測報告。

EMC靜電放電測試標準

1、信息技術設備類：GB/T 9254.2-2021,GB/T 17618-2015

2、家用電器、電動工具和類似器具：GB/T4343.2-2020

3、測量控制和實驗室用電氣設備：GB/T18268.1-2010

4、軌道交通設備類：GB/T24338.4-2018；GB/T25119-2021，GB/T24338.6-2018 GB/T24338.5-2018

5、工科醫療設備類：GB4824-2019

6、可編程序控制器類：GB/T15969.2-2008

EMC靜電放電測試試驗方法

1. 非通電狀態下靜電放電

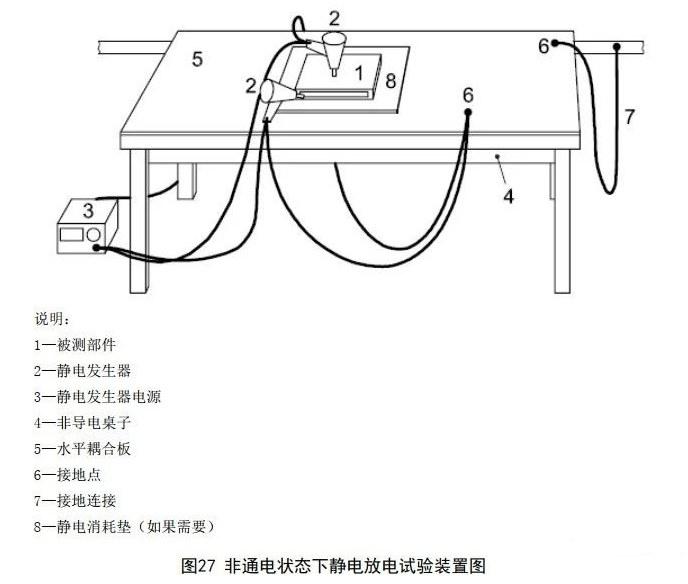

非通電狀態下靜電放電性能試驗應按照圖27布置。對被測部件的外殼、按鍵、旋鈕、 顯示屏、外露螺絲、接插件、縫隙等在運輸、搬運、移動、拆除過程中能接觸到的部位進行試驗，試驗電壓應為表20規定的電壓等級。

在每種電壓等級下，設備的放電試驗點先承受一種極性的放電試驗，再承受反極性的放電試驗。

2. 通電狀態下靜電放電

通電狀態下靜電放電性能試驗包括直接放電和間接放電兩種方式。

a）直接放電方式

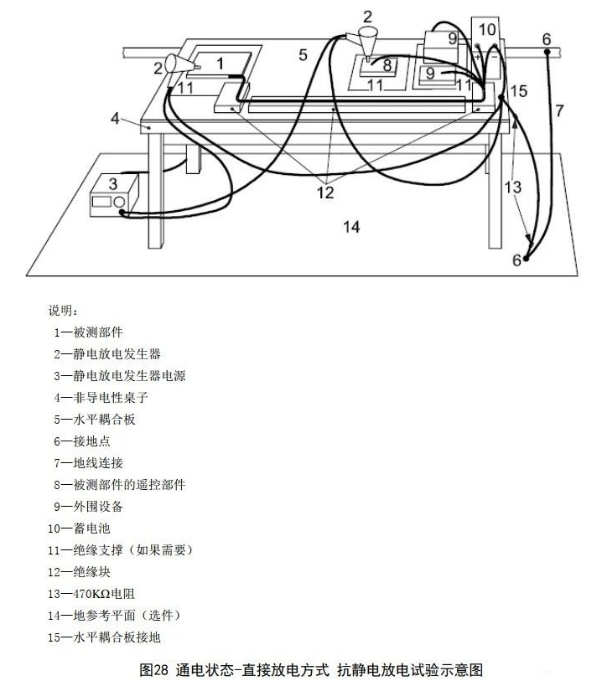

按圖 28 連接樣件、樣件的所有附件、匹配設備、輸入設備及靜電測試設備，輸入輸出等線束長度設置見圖 28。分別使樣件工作于各種標準工作模式（包括待機狀態），按表 20 設置參數，將靜電槍探頭慢慢接近樣件外殼、按鍵、旋鈕、顯示屏、外露螺絲、接插件、縫隙等人在車內能接觸到的部位，直至放電產生，用放電導線釋放產品放電電荷后進行下一次測試，試驗后進行功能檢查。

b）間接放電方式

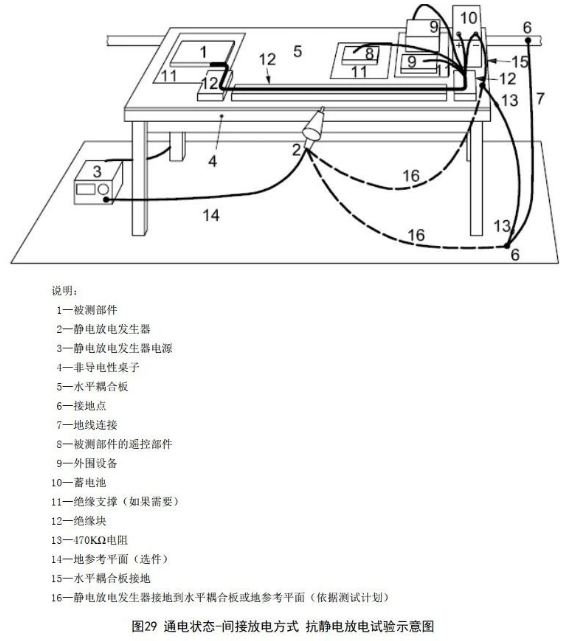

按圖 29 連接樣件、樣件的所有附件、匹配設備、 輸入設備及靜電測試設備，輸入輸出等線束長度設置見圖 29。分別使樣件工作于各種標準工作模式（包括待機狀態），按表 20 設置參數進行測試，每一次放電后用放電導線釋放產品放電電荷后進行下一次測試，試驗后進行功能檢查。

注：間接放電方式試驗布置也可以參考ISO-10605附錄F中的試驗布置進行測試。

EMC靜電放電測試試驗結果判定

抗靜電放電試驗條件必須滿足表20要求。

第三方EMC靜電放電測試報告辦理流程

1. 前期咨詢：提供需委托檢測項目、測試條件或測試標準；

2. 評估報價：根據檢測要求、樣品規格及參數評估報價；

3. 填寫委托書：向優科發起檢測申請，填寫委托書（會有專人指導填寫）；

4. 付款及提供樣品資料：按照協定報價支付費用，按要求提供足夠數量的樣品及產品資料；

5. 安排檢測：按委托要求對產品進行檢測；

6. 出具報告：依據檢測數據出具報告，將報告、發票及樣品回寄客戶。
