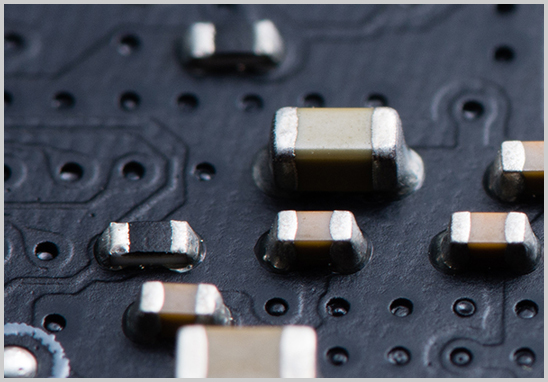

車規MLCC電容AEC-Q200認證測試項目

車規MLCC電容的質量和可靠性直接影響汽車電子的性能和安全。因此，AEC-Q200認證成為了評估和保證車用MLCC電容可靠性的重要標準。今天，我們將深入了解車規MLCC電容的AEC-Q200認證測試項目，幫助廠商和設計師更好地理解這一復雜的測試流程及其重要性。

AEC-Q200認證的核心

AEC-Q200認證標準由汽車電子委員會（AEC）制定，是汽車行業電子組件質量系統的一部分。這一標準旨在確保電子組件滿足汽車行業的嚴苛要求，包括長期可靠性和穩定性。對于MLCC電容來說，通過AEC-Q200的認證意味著它們能夠在汽車中的極端環境下長期穩定工作。

AEC-Q200認證測試項目

AEC-Q200認證測試遵循2023年版的AEC-Q200 REV E標準，涵蓋了以下幾個關鍵測試項目：

1. 應力測試前后的電氣測試：確保電容在經歷各種應力測試前后，其電氣性能仍符合用戶規范。

2. 溫度循環（JESD22-A104）：模擬電容在汽車生命周期內所經歷的溫度變化，驗證其可靠性。

3. 破壞性物理分析（EIA-469）：通過物理手段檢查電容內部結構，確保制造過程的一致性和可靠性。

4. 高溫高濕測試（MIL-STD-202 Method 103）：評估電容在高溫高濕環境下的穩定性。

5. 高溫工作壽命（MIL-STD-202 Method 108）：檢測電容在長時間高溫下的性能變化。

6. 外觀和物理尺寸檢查：包括外觀檢查（MIL-STD-883 Method 2009）和尺寸檢查（JESD22-B100），確保產品質量。

此外，還有端子強度（THT和SMD）、耐溶劑測試、機械沖擊、振動、耐焊接熱、靜電測試、可焊性、電氣特性以及板彎曲測試等，每項測試都旨在從不同角度評估MLCC電容的可靠性和穩定性。

AEC-Q200認證測試要求

AEC-Q200認證不僅涉及廣泛的測試項目，還有嚴格的測試要求：

- 每項環境應力測試都需要在測試前后進行電氣參數測試。

- 包括在特定時間點（250、500、1000小時）進行的長時間老化測試。

- 電氣參數測試應在室溫（25±5℃）下進行，且在應力測試后24±4小時內完成。

- 依據客戶規格書，電參數測試還需在規定的低溫、室溫、高溫條件下進行。

- 所有測試的接受條件和要求參數均依據客戶規格書進行判定，且不接受任何失敗。

AEC-Q200認證測試是確保車規MLCC電容在汽車中長期可靠運行的關鍵。通過這一系列嚴格的測試，廠商能夠驗證和保證其產品的質量和可靠性，進而為汽車制造商和消費者提供高品質的電子組件。對于涉及車用電子組件設計和制造的企業而言，理解并滿足AEC-Q200標準是確保成功和市場認可的重要步驟。
