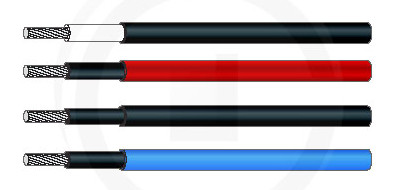

UL4703是光伏電纜的UL認證測試標準，那么光伏電纜UL4703認證有哪些測試項目呢？廣東優科檢測是UL授權的第三方檢測認證實驗室，能夠提供光伏電纜UL認證檢測和技術咨詢服務，接下來為大家介紹UL4703光伏電纜UL認證測試項目及測試要求。
| 序 號 | 測 試 項 目 | 測試條件 | 要求 |
| 1 | VW-1耐燃測試 | 測試方法：UL 2556 取試樣長18INCH或457MM，置于專用實驗設備內，試驗火焰高度100-125MM，火焰藍色錐體高 35MM，尖端溫度 816℃以上，鋪墊物未脫脂棉花 6-15MM，試樣供火 5次，每次15S，間隔15S。 | 火焰60S內熄滅，指示旗燃燒不超過25%，產生的滴落物不將鋪墊物點燃 |
| 2 | 冷彎測試 | 測試方法：UL 2556 試樣在規定溫度的低溫箱中放置4小時之后，在-40℃下將試樣纏繞在一根規定直徑的試樣棒上6匝纏繞速度為每3秒1匝( 每18+/-3 秒6匝)，相鄰的匝相互接觸，通過觀察外表面圓周的凹陷發現材料內部的開裂情況。 | 外表面和絕緣外表面無裂紋 |
| 3 | 熱變形測試 | 測試方法：UL 2556 取樣25mm，量得成品絕緣厚度T1，在規定的溫度中預熱1H。 將試樣放置在量表的測砧上1H，讀出厚度T2(對于管狀試樣T2應減去金屬導體直徑，除以2所得值 )。 | 絕緣層厚度的變形率不得超過50% |
| 4 | 熱沖擊 | 測試方法：UL 2556 將試樣在規定直徑的試棒上緊密纏繞六匝(除大尺寸護套線另有規定外)。將試樣放進充分通風空氣循環式烘箱中加熱1小時使試樣溫度達到121+/-1.0℃，取出試樣，觀察試樣外表面圓周的凹陷來發現絕緣或護套情況。 | 外表面和絕緣外表面無裂紋 |
| 5 | 印字的耐久性 | 取試樣2PCS。一條按老化測試的標淮放入烤箱中老化，另外一條放在23±5℃的室溫中24H。用帶有毛氈的鐵塊 ( 不含毛氈重450±5g，長50mm，寬25mm，工藝性毛氈厚1.2mm)在帶有印字的線材上來回擦三次，單邊距離為50mm，一次往返時間為5-10s。 | 印字不能模糊 |
| 6 | 冷沖擊測試 | 測試方法：UL 2556 測試溫度：-40℃ | 護套內、外表面和絕緣外表面不應有裂紋 |
| 7 | 火花測試 | 測試方法：UL 2556 額定電壓：2000V | 1000V，不擊穿 |
| 8 | 耐日光測試 | 測試方法：UL 2556 成品電纜的樣品應當氙弧裝置中暴露出720小時，水的 PH值應在4.5--8.0之間。每個周期應進行102min的光和 18min的光和水噴淋樣品。 | 取出后放在常溫中 16-96h后抗張和伸長不應低于 80%。 |
| 9 | 絕緣阻抗測試 | 測試方法：UL44 額定電壓：1000V 105℃，125℃，150℃分別放置與對應的 113℃，133℃，158℃老化箱中 | 電纜1000V必須符合 2000V絕緣阻抗 |
| 10 | 溫升測試 | 測試方法：UL 2556 | 溫升不超過 30℃ |
| 11 | 絕緣層抗強度（老化前） | 測試方法：UL 1581 取適當試樣，在中間處作25mm長標記，安裝在線材拉力機上以500Mmm/min的速度進行伸展。 | ≥1.056kgf/mm2 |
| 12 | 絕緣層抗強度（老化后） | 測試方法：UL 1581 老化條件：烘箱溫度 136+/-2 ℃ 測試時間：168H | 老化后為老化前的 65%以上 |
| 13 | 長期絕緣阻抗 | 將試樣置于常溫空氣中，用DC500V的直流電壓測試線材各極導體之間，測試時間168小時。 | |
| 14 | 常溫水中絕緣阻抗 | 將試樣置于常溫自來水中，用DC500V的直流電壓測試線材各極導體之間，各導體與水之間測試時間 1-5分鐘。 | 在20℃水中絕緣阻抗值至少是50MΩ/KM |
| 15 | 介電質測試 | 將成盤試樣浸入水中，兩端伸出水面，且各剝?nèi)?nbsp;150mm長，試驗電路一頭與導體連接，一頭與電極接觸。高壓機升壓，60s后不得小于額定電壓1500v的100%，10s后不得大于額定電壓的100%，無論如何不得大于 500V/s，升到額定電壓1500v后保持60s，爾后以升壓的方式降壓。 | 無擊穿現象 |
| 16 | 空氣中絕緣阻抗 | 將試樣置于常溫空氣中用 DC500V直流電壓測試線材各極導體之間，測試時間 1-5分鐘。 | 50MΩ/KM以上 |
| 17 | 水平燃燒測試 | 測試標淮：UL 2556 供火3次，火焰 60s內熄滅。 | 滴落物不能將棉花鋪墊物點燃 |
以上就是關于UL4703光伏電纜UL認證測試項目及測試要求的介紹，如果您有光伏電纜需要辦理UL認證，或想了解光伏電纜UL認證費用和認證時間，歡迎聯系廣東優科檢測工程師！
