廣東優科檢測是通過中國合格評定國家認可委員會實驗室認可和國家認監委計量認證的，具有CNAS和CMA雙資質的防靜電檢測機構，可提供防靜電地坪涂料防靜電檢測和技術咨詢服務。接下來為大家介紹防靜電地坪涂料的防靜電檢測方法。

防靜電地坪涂料檢測標準
防靜電地坪涂料依據SJT11294-2018標準進行檢測，標準適用于各種防靜電涂裝地坪涂料，可應用于電子、航空、醫療設備、印刷、有機溶劑廠等需要防靜電涂裝地坪，涂裝在水泥砂漿 、混凝土等基面上。

防靜電性能要求
防靜電地坪的防靜電性能應符合下表的規定。

防靜電測試方法
1、范圍
本方法適用于防靜電地坪涂裝材料防靜電性能的測試，包括點對點電阻和對地電阻、人/鞋/地系統電阻和人體電壓的測試。

2、點對點電阻和對地電阻測試
2.1 電阻測試儀器
測量阻值范圍≥1.0X10^6Ω時，測試（開路）電壓為100.0V±5%；
測量阻值范圍＜1.0X10^6Ω時，測試（開路）電壓為10.0V±5%。
測試儀器所需讀數范圍：1.0X10^3Ω - 1.0X10^12Ω。準確度不大于±5%。

2.2 電極組件

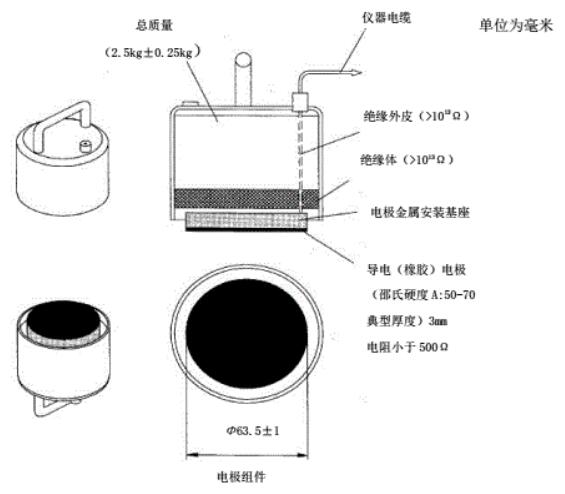

該電極組件是由一個（對地/對接地點的電阻）或兩個（點對點電阻）柱狀電極組成，見圖1。

2.3 測試平臺
材料放置在光滑平坦的平臺上進行試驗。該平臺施加500V電壓時，其點對點電阻大于（1.0X10^13）Ω。測試平臺大小至少應比被測樣品的長度和寬度多10mm，厚度不小于1mm。

2.4 試樣的準備和處理
被測試樣板應未經化學、物理處理。樣品平面尺寸應不小于400mmX400mm。

2.5 點對點的電阻測試
將2.2所述的兩個柱狀電極與儀器連接，試樣被測面朝上平放在測試平臺上。兩電極放置在樣品被測表面上，電極縱軸測試距離保持300mm，距離樣板邊緣不小于50mm（見圖2）。

儀器加載10.0V測試電壓，15s后記錄讀數。若電阻讀數小于（1.0X10^6）Ω，記錄結果。如果顯示電阻值等于或大于（1.0X10^6）Ω，儀器卸載。儀器再加載100.0V測試電壓，重述以上步驟并記錄測量結果。

2.6 對地電阻的測量
2.6.1 實驗室樣品的測量
測試樣品上應有接地端子。將試樣待測面朝上，放在測試平臺上，柱狀電極放在試樣上，距離試樣邊緣或接地端子至少50mm（見圖3）。測試儀表一端連接樣品接地端子，另一端連接柱狀電極。
按照2.5的讀數方法記錄數據。

2.6.2 已安裝材料的測量
柱狀電極連接方法同2.6.1，測試儀表一端連接到已安裝材料的接地端子。
按2.5的讀數方法記錄數據。

3、人/鞋/地系統電阻測試
3.1 人/鞋/地系統準備
防靜電鞋應該干燥清潔，必要時可以使用300目砂紙打磨，并使用95%醫用酒精擦洗，無明顯污漬存在。防靜電地坪樣板表面無明顯可見的污漬污染物，必要時候使用干燥的低棉絨布擦拭干凈。

3.2 電阻測量儀器
符合2.1要求，并最大電流不超過5mA。

3.3 手持電極
直徑25mm/長75mm鋼管，其一端含有連接導線裝置。

3.4 人/鞋/地系統電阻測試程序
人/鞋/地系統電阻測試程序按照以下程序進行：

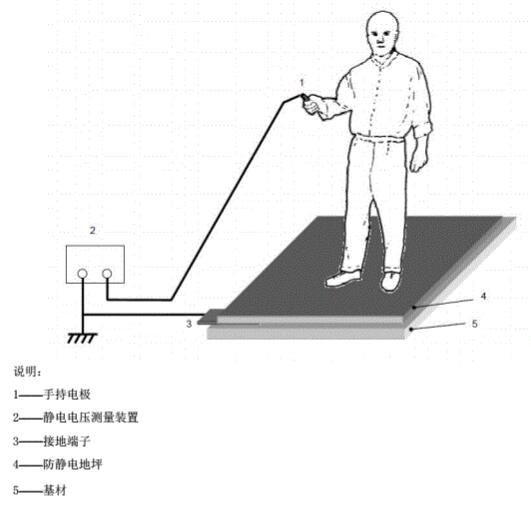

a）將電阻測量儀器（3.2）的負極引線連接到在測防靜電地坪樣板的接地端（實驗室測試），或連接到接地處（工程測試）。把另一引線連接到手持電極（3.3）。測試人員穿著防靜電服裝及防靜電鞋10分鐘后站立于被測試樣上，牢固地抓住手持電極（見圖4）。
b）測試電壓選擇：
初次選擇10.0V測試電壓，15s后記錄讀數。若電阻讀數小于（1.0X10^6）Ω，使用10.0V測試，記錄電阻值。
如果顯示電阻值等于或大于（1.0X10^6）Ω，加載100.0V測試電壓，并記錄電阻值。
c）測試過程：
  1）僅用左腳接觸地板覆蓋層，右腳抬起在高于地板覆蓋層約150mm處，根據b）記錄電阻值，重復測試步驟。
  2）僅用右腳接觸地板覆蓋層，左腳抬起在高于地板覆蓋層約150mm處，根據b）記錄電阻值，重復測試步驟。
  3）進行實驗室測試時，要在樣本上均勻分布的5個不同位置上進行測量。

4、人體電壓測試
4.1 儀器
4.1.1 人體電壓測量系統
靜電電壓表、手持電極（3.3）和自動記錄儀符合下述要求：
a）靜電電壓表的輸入電阻≥1.0X10^14Ω；
b）靜電電壓表、手持電極和連接引線的輸入電容≤30pF；
c）系統反應時間應在0.25s內達到滿刻度；
d）系統分辨率至少為待測試電壓值的10%；例如測試100V的人體電壓，測量系統的分辨率應為10V；
e）系統的準確度為≤±10%。

4.1.2 離子化靜電消除器
離子化靜電消除器應能夠消除鞋具和防靜電地坪表面的靜電荷。在測試時應遵循各種相關的安全預防措施和規定。

4.2 測試步驟
對防靜電地坪實驗室測試時，防靜電地坪必須留有接地端，并接通大地（或者等電位）；并對接地端的是否時通路進行判斷。對沒有特定接地連接的防靜電地坪進行評估時，不能直接在測試樣本不安裝接地點，并且在測量時樣本與接地系統和接地線不能接觸。

進行實驗室評估時，每個待測鞋具和地板覆蓋層組合按4.2.1至4.2.4中描述的步驟進行3次。
對已裝的地板覆蓋層的測試，每個待測鞋具和地板覆蓋層組合按4.2.1至4.2.4中描述的步驟，至少要進行5次。對大面積地板或施工現場測試時，每種地板覆蓋材料劃分若干個局部區域至少在每個測量局部區域按4.2.1至4.2.4中描述的步驟進行5次測量。測量多少個區域由驗收方根據有關標準決定或與施工方協商決定。

4.2.1 測試項目放電
使用靜電消除器（4.1.2）消除鞋具和防靜電地坪樣板上的殘余靜電荷。實驗室評估松散放置的樣本時，應在支撐材料不滑動的情況下進行。測試時，先對兩側進行放電，然后對其準確復位。

4.2.2 系統準備
同3.1人/鞋/地系統準備。

4.2.3 穿戴鞋具
測試人員穿上鞋具后應接地，對鞋具的鞋跟用靜電消除器（4.1.2）消電，然后站在防靜電地坪樣板上。

4.2.4 系統歸零
測試人員要手持與人體電壓測量系統（4.1.1）相連的手持電極，并瞬間觸碰接地點，使系統歸零。

4.2.5 行走
在整個測試過程中，測試人員要在前后走動時要覆蓋盡可能多的面積，使身體保持相同的朝向，但要避免劃傷或旋轉。并以2步每秒的速率在防靜電地坪樣板上走動。
測試面積是實驗室評估的整個防靜電地坪樣本的面積。邁步的動作要使鞋底與地坪保持平行，鞋抬起高度在50mm至80mm之間。測試人員距墻壁或室內障礙物應大于0.5m。并不斷走動，單次測試持續時間為60s。

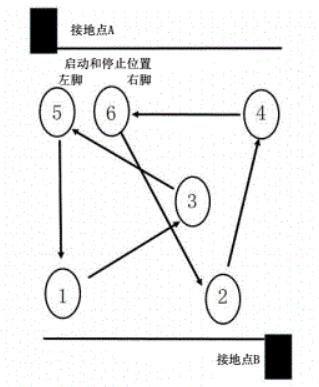

人體行走進行方式參照圖5行走模式。
行走以后，如測試人員脫掉鞋具，則要求再次清潔鞋底并合理放置。

4.3 結果的計算和表示

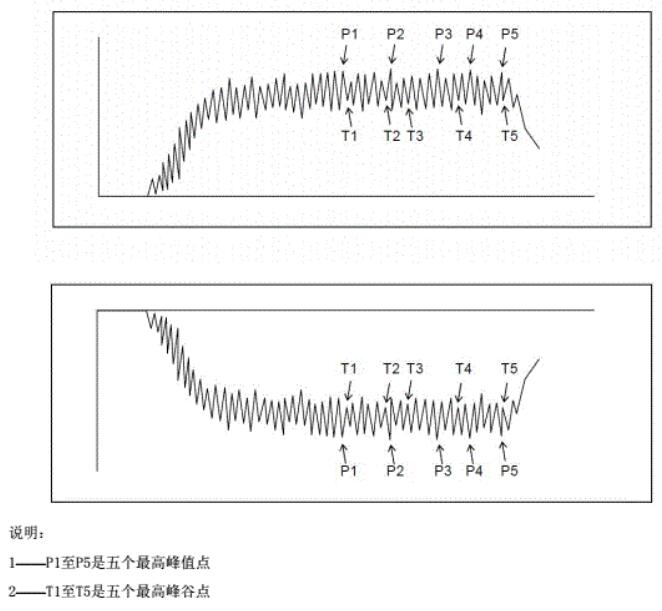

每次走動測量后，計算出5個最大谷底的算術平均值T=（T1+T2+T3+T4+T5）/5和5個最高峰值的算術平均值P=（P1+P2+P3+P4+P5）/5（見圖6）。
結果要用測出電壓峰值谷值算術平均值，以V單位。以P值的絕對值為測試結果。

4.4 結果的記錄
記錄人/鞋/地系統電阻和人體電壓檢測數值，同事記錄試驗中使用的鞋結構特征和鞋底電阻，防靜電工作服特征和袖對袖電阻值以及試驗的環境溫濕度。
