文章來源 : 廣東優科檢測 發表時間：2019-04-24 瀏覽數量：

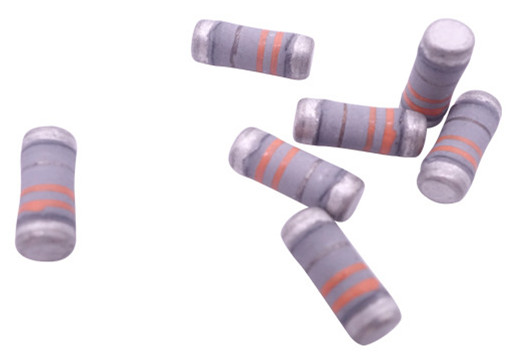

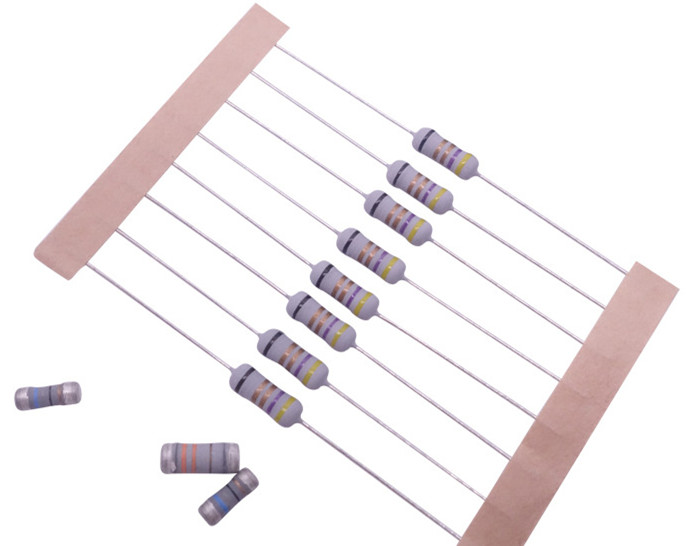

保險絲電阻CQC認證依據SJ2865標準進行檢測，廣東優科檢測是CQC委托檢測實驗室，可提供保險絲電阻CQC認證檢測和技術咨詢服務。接下來大家介紹保險絲電阻CQC認證試驗項目和試驗方法。
保險絲電阻辦理CQC認證需要進行如下試驗：
1. 外觀檢查（標志清楚并符合規范規定）
2. 尺寸（量規檢驗）
3. 阻值
4. 耐電壓（無擊穿或飛弧）
5. 可焊性（焊料潤濕引出端并能自由流動說明可焊性良好）
6. 過載（無可見損傷，標志清楚）
7. 熔斷特性
8. 引出端強度（無可見損傷）
9. 耐焊接熱（無可見損傷，標志清楚）
10. 溫度快速變化（無可見損傷）
11. 振動（無可見損傷）
12. 氣候順序試驗（無可見損傷，標志清楚）
13. 70℃耐久性（無可見損傷）
14. 阻值隨溫度變化
15. 斷續過負載
16. 穩態濕熱（無可見損傷，標志清楚）
17. 上限類別溫度耐久性（無可見損傷）
18. 意外過載試驗（絲網圓筒不著火）
下面就對熔斷特性、斷續過負荷、意外過載試驗這三個試驗項目的方法和要求進行介紹。
1、熔斷特性
a. 定義：對電阻器施加規定的過負荷時，阻值顯著增大；使流過電阻器的電流下降到最初試驗電流的1/50以下時稱為熔斷。電阻器從加上規定的過負載時到發生熔斷時所需時間稱為熔斷時間。這種性能稱為熔斷特性。
b. 要求：在規定的額定功耗倍率過負荷條件下，熔斷時間應不超過下表規定值：
| 額定功耗倍率 | 阻值范圍 (Ω) | ||
| <2 | 2～10 | >10 | |
| 熔斷時間(秒) | |||
| 12 | 60 | 30 | |
| 16 | 60 | 30 | 15 |
| 25 | 30 | 15 | 7.5 |
c. 試驗方法：使用直流穩壓電源。按規定的過負荷和標稱阻值計算出施加在被試電阻器上的試驗電壓和電流值；試驗時，先在試驗電路中接入與被試電阻器阻值相同的大功率電阻器，根據試驗電流調節電壓，使試驗電流達到規定值；斷開電源，換上被試電阻器，接通電源；若電流不在規定值時，應在2秒鐘內調至規定值，此后不再調整電流。觀察電流表，計算熔斷時間。
2、斷續過負荷
a. 要求：電阻器經斷續過負荷試驗后，其阻值變化：ΔR≤±（2%R+0.05Ω）。
b. 試驗方法：在電阻器上施加2.5倍額定電流電壓，按1秒通電，25秒鐘斷電為一次循環，工10000次。
3、意外過載試驗
a. 要求：電阻器在承受5、10、16倍額定功耗過負荷時，絲網圓筒應不著火。
b. 試驗方法：按GB5729第4.26條規定進行。
保險絲電阻電氣特性：
| 項目 | 性能要求 | 測試方法 |
| 溫度系數 | ±50ppm ±100ppm ±300ppm | JIS5202-5.2 |
| -55℃ 到 155℃ | ||
| T.C.R=(R2-R1)×10^6/R1×(T2-T1)(PPM/℃) | ||
| R1:常溫（T1）阻抗值; | ||
| R2:常溫 100℃（T2）阻抗值 | ||
| 短時間過負荷 | ΔR≤±（1%R0 0.05Ω) | JIS5202-5.5 |
| 2.5倍額定電壓 5 秒 | ||
| 焊接耐熱性 | ΔR≤±（1%R0 0.05Ω) | JIS5202-6.4 |
| 錫爐溫度：350℃±10℃ | ||
| 浸爐時間：3±0.5 秒 | ||
| 可焊性 | 焊錫面積覆蓋在 95%以上 | JIS5202-6.5 |
| 耐濕負荷壽命 | ΔR≤±（5%R0 0.1Ω) | JIS5202-7.9 |
| 40±2°C, 90～95% RH | ||
| 于恒濕箱中加額定直流電壓測試1.5小時，停止0.5小時連續測試1000小時 | ||
| 耐溫負荷壽命 | ΔR≤±（5%R0 0.1Ω) | JIS5202-7.10 |
| 70°C,于恒溫箱中加額定電壓測試1.5小時，停止0.5小時連續測試1000小時 | ||
| 熔斷特性 | 施加額定功率的倍率電壓時，在規定時間內熔斷 | SJ2865-88 |
以上就是關于保險絲電阻CQC認證試驗項目和試驗方法的介紹，如果您有保險絲電阻產品需要辦理UL認證、CQC認證檢測，歡迎聯系廣東優科檢測工程師！
