一、絕緣同心度的要求
UL758對絕緣的披覆有一些基本的要求。導體加以絕緣時，可以是在導體上，也可以在分隔層上，必須是在整個長度范圍內都有，不能有任何正常視力下可以查出的外觀上的不良。同一種材料在做絕緣時可以一層也可以多層擠出，但應不可分離。

絕緣的最薄點厚度要求是最小平均厚度的90%。
1. 這里要提醒大家的是，這并不是同心度的要求，是最小絕緣厚度的要求。所以在設計絕緣的時候，如果你沒有把握達到最小平均厚度的要求與最薄點厚度的要求，你一定要根據你自己的工藝能力略微偏厚一點，確保滿足標準的要求。
2. UL758在實際表格要求時，并沒有嚴格按照這個90%來制訂。所以你還是需要按表格規定的具體數據來進行判斷選擇。從這里來看，UL758標準本身還是有一點邏輯上不完美的地方。

二、絕緣厚度設計的注意事項
UL758對發泡絕緣，發泡皮絕緣以及非擠包絕緣均需要做“柔性試驗”。這個要特別提醒大家注意，因?yàn)楹芏嗳藭?huì)在這個不太注意的實驗上失敗。
UL758絕緣與護套厚度的要求上，是分成兩大類的。一類是氟塑料，另一類非氟塑料。

三、絕緣厚度要求
UL758對絕緣厚度的要求，是從表7.4&7.5來規定的。從表的設計就可以非常清楚的看出，厚度的設計是與導體大小，電壓等級，還有材料特性緊密相關的。

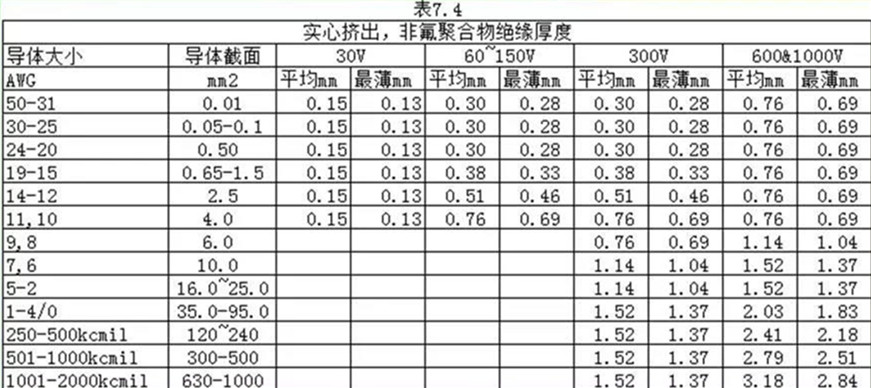

從表7.4非氟材料擠出的厚度要求，我們分析來看。30V的信號纜統一要求為0.15/0.13mm，個人覺得在50-31AWG這個范圍內，這個要求有點過高了。在2.5-4.0mm2這個范圍內，厚度要求又明顯有點過低。你想想看，對一個4mm2的導體，你會做到0.15mm平均厚度嗎？你要能做到，這個難度非常大，實際在生產時，破洞會非常難控制。600&1000V的厚度在0.01-4.0mm這個范圍內，統一的厚度規定0.76/0.69mm，感覺也是非常的勉強。現在很多的無鹵材料，PE材料，0.38的平均厚度時，對小規格的導體，600&1000V的電壓一點問題都沒有。從這一點上來看，我們就可以比較清楚的認識到，UL758型號頁具體的結構尺寸中規定一些特殊的情況下，采用的絕緣與護套厚度是對總標準的一個補充與完善。



我們?cè)賮砜匆幌?strong>UL758表7.5對氟聚合物絕緣厚度的規定。氟塑料因?yàn)椴牧铣杀痉浅５母?，一般大家都不?huì)用到很大規格的場合。目前國內常見的都是不超過10mm2的。30-150V的電纜，都只是規定到了4.0mm2的導體規格。30V的絕緣厚度在這里依然是統一的0.13/0.10mm，只是比非氟材料0.15/0.13mm略微薄一點。這里重點介紹一個規格，就是4.0mm的導體，600V，1000V，它的氟塑料的最小平均厚度與最薄點厚度是0.76/0.69mm，這里與非氟材料是一樣的要求。從這里就可以看出，這個表的指導意義就在于對線纜制造的極限能力與材料性的一種綜合估計，這里并不存在一個非常明確的邏輯與推理。

我們?cè)賮砜匆幌?strong>外護套絕緣材料的厚度UL758是怎么來規定的。對于護套的厚度，UL758也是分了非氟材料護套與氟材料護套兩種。氟材料的厚度，所有電壓等級都是一樣的，只與擠護套前的結構尺寸大小有關系。

對于非氟材料，UL758除了按擠出護套前的結構尺寸進行了規定外，還做了3個很有意思的劃分。它們別是電壓125以下，125及125度以上，2級線路電纜。而且二級線路電纜的護套厚度都規定得非常薄。那么是什么是二級線路電纜呢？二次線主要有：控制電路，保護電路，測量電路，計量電路，信號電路，報警電路等。它是相對于主電路電纜來說的。主電路是指：發電機，變壓器，電動機，開關(斷路器)，隔離開關等一級設備組成的供電、用電線路。

總體來說，護套擠出前的線徑越大，護套的厚度越厚，電壓越高，護套的厚度也是要求越厚。
