廣東優科檢測是已獲得CNAS和CMA資質認可的第三方AEC-Q200認證檢測機構，自有獨立檢測實驗室，可提供NTC熱敏電阻、PTC熱敏電阻、TVS管和壓敏電阻、PTC 可復位保險絲等汽車被動電子元件AEC-Q200認證、測試服務。接下來為大家介紹AEC-Q200認證試驗條件。

哪些電子元件需要AEC-Q200標準認證？

AEC-Q200是所有無源電子元件在汽車應用中必須滿足的抗應力全球標準。被動電子元件包括：芯片電阻、通孔電阻器、電阻器陣列、陶瓷電容、鋁電解電容、固定值電感、NTC熱敏電阻、PTC熱敏電阻、電阻溫度檢測器、電流互感器、脈沖變壓器、實時時鐘、TVS管和壓敏電阻、PTC 可復位保險絲等。這些電子元件只有通過了包含的一系列嚴格應力標準測試，才被認為是“AEC-Q200合格”。

AEC-Q200認證試驗條件

說明：AEC-Q200的環境試驗條件，主要是依據MIL-STD-202與JEDEC22A-104規范來制定的，不同零件的試驗溫度除了不一樣之外，其施加電源(電壓、電流、負載)要求也會有所不同，高溫儲存屬于不施加偏壓與負載，但是在高溫工作壽命就需要，溫度循環與溫度沖擊，其試驗目的與手法不一樣，在溫度循環中高低溫變化需控制溫變率，溫度沖擊則不用，偏高濕度就是俗稱的高溫高濕試驗，而濕度抵抗就是濕冷凍試驗。

試驗條件注意事項：1000h試驗過程需在250h、500h進行間隔量測

高溫儲存(MIL-STD-202-108)：[適用設備：THS]

薄膜電容、網絡低通濾波器、網絡電阻、熱敏電阻、可變電容、可變電阻、陶瓷共鳴器、EMI干擾抑制器、EMI干擾過濾器：85℃/1000h；

電感、變壓器、電阻：125℃/1000h；

變阻器：150℃/1000h；

鉭電容、陶瓷電容、鋁電解電容：最大額定溫度/1000h。

高溫工作壽命(MIL-STD-202-108)：[適用設備：THS]

網絡低通濾波器、網絡電阻：85℃/1000h；

EMI干擾抑制器、EMI干擾過濾器：85℃/1000h/施加額定IL；

鉭電容、陶瓷電容：最大額定溫度/1000h/ (2/3)負載/額定電壓；

鋁電解電容、電感、變壓器：105℃/1000h；

薄膜電容：1000h/(85℃/125%額定電壓、105℃&125℃/100%額定電壓)；

自恢復保險絲：125℃/1000h；

電阻、熱敏電阻、可變電容：125℃/1000h/額定電壓；

可變電阻：125℃/1000h/額定功率；

變阻器：125℃/1000h/額定電壓85％+ma電流；

陶瓷共鳴器：85℃/1000h/額定VDD+1MΩ，并聯逆變器，在每個晶體腳和地之間有2X的晶體CL電容；

石英振蕩器：125℃/1000h/額定VDD+1MΩ，并聯逆變器，在每個晶體腳和地之間有2X的晶體CL電容。

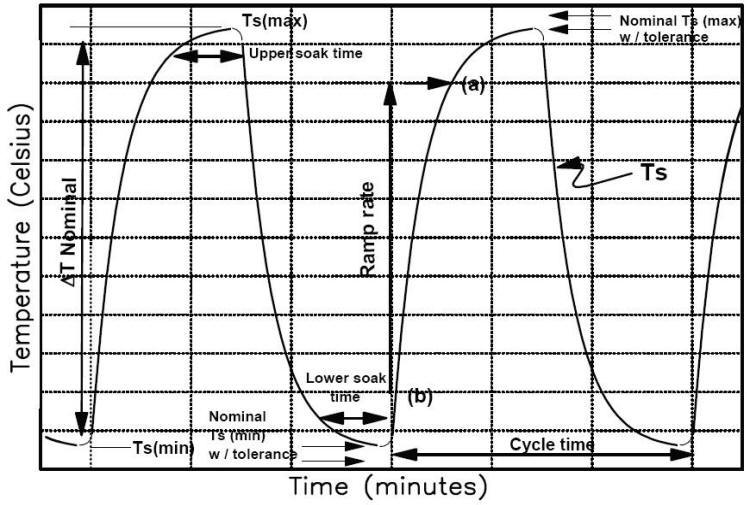

溫度循環(JEDEC22A-104)：[適用設備：TSR、ESS]

薄膜電容、可變電容、可變電阻、陶瓷共鳴器、EMI干擾抑制器、EMI干擾過濾器：-55℃(30min)←→85℃(30min)/RAMP(15℃/min)/1000cycles；

鉭電容、陶瓷電容、電阻、熱敏電阻： -55℃(30min)←→125℃(30min) /RAMP(15℃/min)/1000cycles；

鋁電解電容：-40℃(30min)←→105℃(30min) /RAMP(15℃/min)/1000cycles；

電感、變壓器、變阻器、石英振蕩器、自恢復保險絲：-40℃(30min)←→125℃(30min)/RAMP(15℃/min)/1000cycles；

網絡低通濾波器、網絡電阻：-55℃(30min)←→125℃(30min) /RAMP(15℃/min)/1000cycles。

溫度沖擊(MIL-STD-202-107)：[適用設備：TC、TSK]

自恢復保險絲：-40℃(15min)←→125℃(15min)/300cycles。

偏高濕度(MIL-STD-202-103)：[適用設備：THS]

鉭電容、陶瓷電容：85℃/85%R.H./1000h/電壓1.3～1.5V；

電感&變壓器：85℃/85%R.H./1000h/不通電；

鋁電解電容：85℃/85%R.H./1000h/額定電壓；

EMI干擾抑制器、EMI干擾過濾器：85℃/85%R.H./1000h/額定電壓＆電流；

電阻、熱敏電阻：85℃/85%R.H./1000h/工作電源10%；

自恢復保險絲：85℃/85%R.H./1000h/額定電流10%；

可變電容、可變電阻：85℃/85%R.H./1000h/額定功率10%；

網絡低通濾波器&網絡電阻：85℃/85%R.H./1000h/電壓[網絡電容(額定電壓)、網絡電阻(10%額定功率)]；

變阻器：85℃/85%R.H./1000h/額定電壓85％+ma電流；

石英振蕩器、陶瓷共鳴器：85℃/85%R.H./1000h/額定VDD+1MΩ，并聯逆變器，在每個晶體腳和地之間有2X的晶體CL電容；

薄膜電容：40℃/93%R.H./1000h/額定電壓。

濕度抵抗(MIL-STD-202-106)：[適用設備：THS]

薄膜電容：(25℃←→65℃/90%R.H.*2cycle)/18h→-10℃/3h，每一cycle共24h，step7a&7b不通電。

以上就是關于AEC-Q200認證試驗條件的介紹，如果您有NTC熱敏電阻、PTC熱敏電阻、TVS管和壓敏電阻、PTC 可復位保險絲等汽車被動電子元件需要做AEC-Q200認證、測試，歡迎聯系廣東優科檢測工程師！
