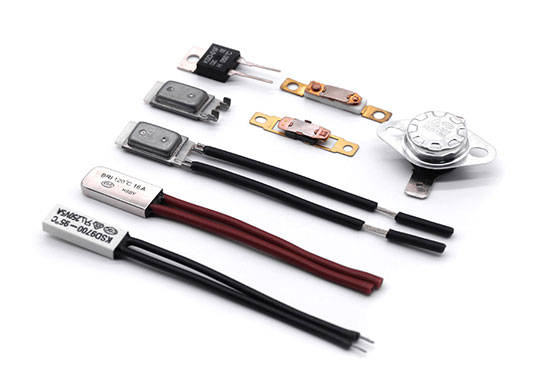

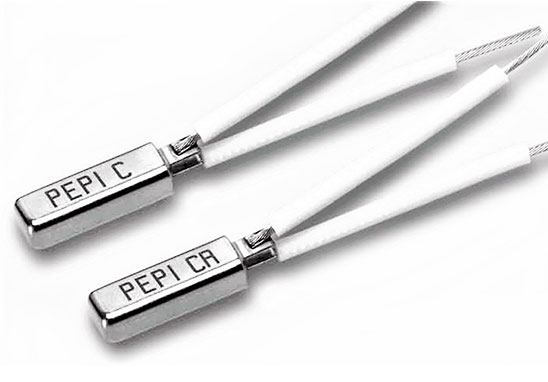

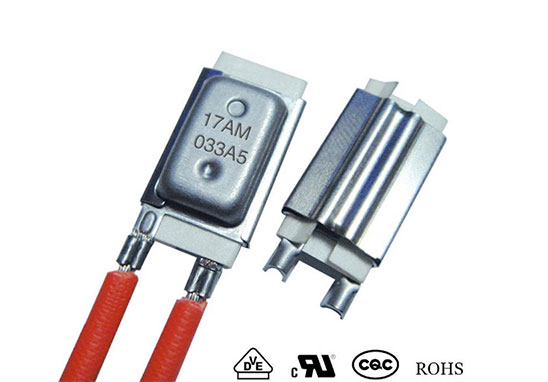

溫度保護器VDE認證的必要性

VDE在1920年成立，它是德國電氣工程師協會，全名是叫Prufstelle Testing and Certification Institute，是歐洲最具有測試經驗的實驗認證和檢查機構之一， VDE直接參與德國國家標準制定，它每年為近2200家德國企業和2700家其它國家的客戶完成總數為18000個認證項目。是歐洲最有經驗的在世界上享有很高聲譽的認證機構之一。

作為一個中立、獨立的機構，VDE的實驗室依據申請，按照德國VDE國家標準或歐洲EN標準，或IEC國際電工委員會標準對電工產品進行檢驗和認證。在許多國家，VDE認證標志甚至比本國的認證標志更加出名，尤其被進出口商認可和看重。

在我國，電氣產品出口方向的多元化，使得歐洲、澳洲、東南亞等地區的進口商紛紛提出諸如GS（德）、BEAB（英）、IMQ（意）等安全認證及CE標志的要求。而大多數整機廠在認證過程中又把這些要求化整為零，要求各自的電氣安全零部件供貨廠家確保拿到一個高水平的安全認證標志，這也是越來越多的零部件生產企業希望獲得VDE標志的外促原因。

申請溫度保護器VDE認證需提供資料

1. 產品描述；

2. 型號差異說明；

3. 電路圖；

4. 德文說明書；

5. 零件及材料清單；

6. CB測試報告；

7. 其他需要的材料。

溫度保護器VDE認證測試依據標準

DIN EN60730-2-2 《家用和類似用途電自動控制器電動機熱保護器的特殊要求》

DIN EN60730-2-9 《家用和類似用途電自動控制器溫度敏感控制器的特殊要求》

溫度保護器DIN EN60730測試項目及要求

1. 電氣強度 Dielectric strength

產品在分?jǐn)酄顟B(tài)時觸點之間應能承受 AC500V,歷時 1min 而無擊穿閃爍現象。

產品引線（端子）與外殼之間能承受 AC1500V,歷時 1min 而無擊穿閃絡現象。

2. 絕緣電阻 Insulation resistance

在正常條件下, 引線（端子）與外殼之間的絕緣電阻在 100MΩ以上。 (所用表計為 DC500V 兆歐表)。

熱分?jǐn)嗪蟮挠|點之間的絕緣電阻在 2MΩ以上。

3. 接觸電阻 Contact resistance

產品初始接觸電阻小于 50mΩ。

4. 引線拉力測試 Pull endure testing of leads with terminal

產品的兩引線(端子)應能承受水平方向 30N 的靜拉力并保持 1 分鐘,而不斷裂或松動。

5. 耐低溫試驗 Low temperature endurance test

產品在-40℃的恒溫箱中放置 2 小時，取出放置 2 小時后測溫, 產品的額定動作溫度和復位溫度值應在標稱允差內。

6. 耐高溫試驗 High temperature endurance test

產品在比最大工作溫度高 30℃的恒溫箱中放置 16 小時，取出放置 2 小時后測溫, 產品的額定動作溫度和復位溫度值應在標稱允差內。

7. 極限短路試驗 Limit short-circuit test

產品在串接 RL1-15A 熔斷器的電路中承受 100A 的極限短路電流時，應不引起包裹在保護器上的棉花燃燒。

8. 跌落試驗 Drop test

將產品從 700mm 的高度,自由跌落在水泥平面或其它堅固的水平面上，產品的溫度性能不應超過初始值的± 5℃或± 5%℃(兩者值取最大值)。

9. 耐潮濕試驗 Moisture endurance test

產品在 40℃± 3℃、相對濕度 91%～95%的恒溫箱中放置 48 小時，絕緣體與外殼之間的絕緣電阻在 10MΩ以上。

10. 耐久性 Durability

產品在額定電壓、電流條件下,外加熱源使其動作 10,000 次后，保護器應能正常通斷。

溫度保護器VDE認證流程

1. 提交正式申請表及結構參數表---是申請VDE的重要文件；

2. 申請確認---VDE收到正式申請表及結構參數表后，并寄發票、工廠檢查調查表等資料；

3. 送樣---VDE申請被確認的同時，會告知具體送樣要求及其測試所依據的相關標準。樣品完成后必須按標準要求進行自測或送交國內有關實驗室預測。才能通過特快專遞將樣品安全、準確的寄抵VDE進行檢測。

 1） 一旦測試項目全部通過，申請人將在第一時間得到通知。

 2） 檢驗結果也可能有缺陷。有些輕微缺陷，認證機構與VDE溝通，只要稍加修正，不必重新送樣，VDE 即能發證。

 3） 當檢測結果出現重要缺陷時，認證機構將與申請人探討失敗的原因。必要時請VDE將試驗失敗的樣品寄回，以供參考分析。待樣品修改完善后辦理重檢手續，如在六個月內重新送樣，則重新測試的費用將會優惠很多。

4. 工廠檢查---分發證前的工廠審查和獲證后定或不定期的監督復查。

工廠審查前，認證機構委派專家協助制造廠對生產設施、實驗設備、計量及整個質量體系對照VDE要求進行自查。協助制造廠盡快研討整改措施并迅速落實執行直至復檢合格。

5. 發證---在工廠檢查順利通過的前提下，若樣品測試合格，則VDE會將結果及時通知申請人，VDE證書也會很快頒發。

廣東優科檢測是獲得CNAS和CMA資質認可的第三方檢測認證機構，實驗室具備DIN EN 60730-2-2及-2-9標準檢測資質和檢測能力，可提供溫度保護器VDE認證、預測試及技術咨詢服務。
