汽車電子元器件正弦掃頻振動試驗是模擬車輛在嚴酷環境下的可靠性測試，也是AEC-Q認證腔封裝完整性測試中的一項重要測試。廣東優科檢測是獲得CNAS和CMA資質認可的第三方檢測機構，實驗室具備AEC-Q檢測資質和檢測能力，可提供汽車電子元器件正弦掃頻振動試驗認證檢測服務，并可出具國際認可的第三方測試報告。廣東優科檢測是獲得CNAS資質認可的第三方檢測機構，實驗室具備AEC-Q檢測資質和檢測能力，可提供汽車電子元器件正弦掃頻振動試驗認證檢測服務，并可出具國際認可的AEC-Q認證第三方測試報告。

汽車電子元器件正弦掃頻振動試驗

測試設備

正弦掃頻振動試驗儀

測試標準

JEDEC JESD22-B103 振動，變頻標準

測試要求

1、產品應能經受X、Y、Z三個方向的掃頻振動試驗。根據產品的安裝部位，其掃頻振動試驗的嚴酷度等級應符合標準的規定。

2、產品通常在不工作及正常安裝狀態下經受試驗，當需要在工作狀態下試驗時，應在產品標準中做出規定。產品經振動試驗后，零部件應無損壞，緊固件應無松脫現象，性能應符合標準規定。

3、振動試驗的檢測點一般定為試驗夾具與試驗臺的結合處，當檢測點有特別要求時應在產品標準中規定。

4、試驗只接受0失效

AEC Q100

測試對象

集成電路

測試數量

15pcs

測試程序

1、20Hz~2000Hz~20Hz（對數掃頻）＞4min，

2、每軸向4次，峰值加速度50g。

3、測試前后的性能檢查在常溫下測試8h。

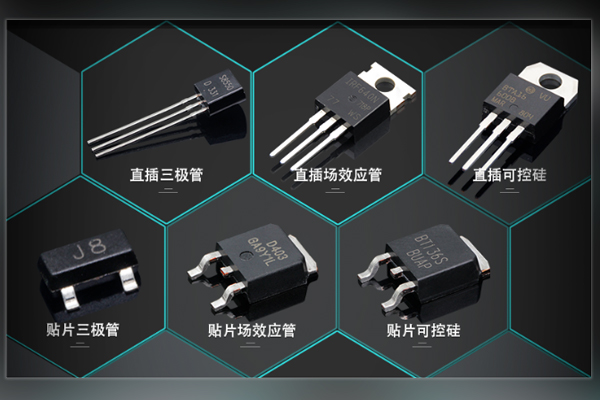

AEC Q101

測試對象

離散半導體

測試數量

15pcs

測試程序

1、試樣為密封件。

2、20Hz~100Hz   峰峰值位移：0.06inch;。

3、100Hz~2000Hz,加速度50g。

4、測試前后的性能檢查在常溫下測試8h。

AEC Q102

測試對象

離散光電半導體器件

測試數量

10PCS

測試程序

1、20Hz~100Hz   峰峰值位移：0.06inch，

2、100Hz~2000Hz,加速度20g，

測試前后的性能檢查在常溫下測試8h。

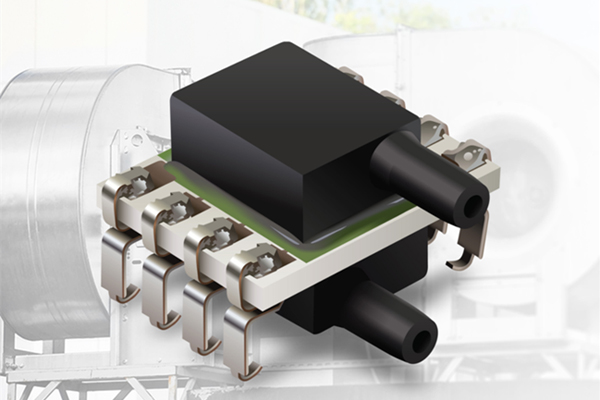

AEC Q103-002

測試對象

微機電系統(MEMS)壓力傳感器器件

測試數量

39pcs

測試程序

1、M1等級：20Hz~2000Hz~20Hz（對數掃頻）＞4min，每軸向4次；峰值加速度50g

2、M2等級：10Hz~2000Hz~10Hz（對數掃頻）＞4min，每軸向4次；峰值加速度50g

3、測試前后的性能檢查在常溫下測試8h。

4、備選方案：由任務文件制定。

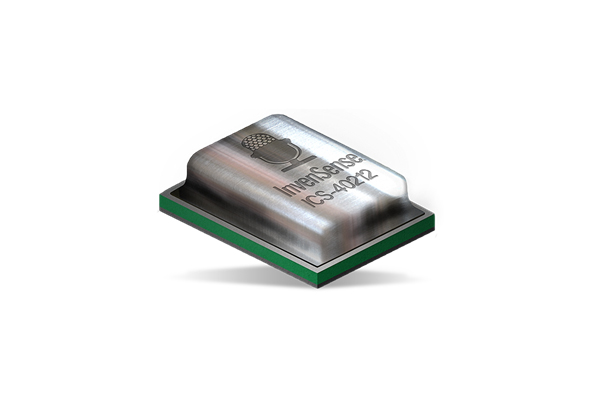

AEC Q103-003

測試對象

微機電系統(MEMS)麥克風器件

測試數量

12pcs

測試程序

1、20Hz~2000Hz~20Hz（對數掃頻）＜12min，

2、每軸向4次，峰值加速度20g，

3、測試前后的性能檢查在常溫下測試8h。

AEC Q104

測試對象

多芯片模塊(MCM)

測試數量

15pcs

測試程序

1、20Hz~2000Hz~20Hz（對數掃頻）＞4min。

2、每軸向4次，峰值加速度50g，

3、測試前后的性能檢查在常溫下測試8h。

汽車電子元器件正弦掃頻振動試驗測試周期

在實驗室排期能滿足的情況下，一般2-3個月。

汽車電子元器件正弦掃頻振動試驗測試費用

根據客戶提供的詳細規格書，依據AEC-Q標準，進行標準解讀，有些項目不需要進行，也就是說做車規AEC-Q認證，并非AEC-Q認證里面列明的所有試驗項目都需要執行，根據試驗項目決定測試費用。

汽車電子元器件正弦掃頻振動試驗檢測報告辦理流程

1. 業務咨詢：申請人提供產品資料、圖片及測試要求給我司；

2. 工程報價：根據申請人提供的資料，工程師作出評估，確定測試項目，并向申請方口頭報價；

3. 提供資料：申請方接受口頭報價后，測試樣品提交到我司；

4. 支付款項：收到樣品后向申請方發出書面報價，申請方根據書面報價安排付款；

5. 樣品測試：依照所適用的標準或客戶要求進行產品測試；

6. 出具報告：測試完成實驗室出具測試報告，結案。

以上就是關于汽車電子元器件正弦掃頻振動試驗的全部內容，希望對您有所幫助！優科實驗室具備AEC-Q100/101/102/103/104/200標準檢測資質和檢測能力，可提供汽車芯片AEC-Q104認證、車規級集成電路、分立半導體器件、光電半導體器件、傳感器、被動元件AEC-Q檢測認證服務，歡迎您來電咨詢！
