紙箱包裝件,通常運用在產品的存儲、運輸、搬運上,對產品的安全起到保護作用,然而為了保障產品的安全。那么紙箱包裝件常做的三種振動試驗是怎么做的呢?今天小編為大家一一講解。
紙箱包裝件振動試驗的目的
依據包裝件與環境特點確定試驗強度,模擬汽車運輸過程可能導致的危害,確認包裝件的質量和存儲、運輸、搬運等的條件是否符合標準。

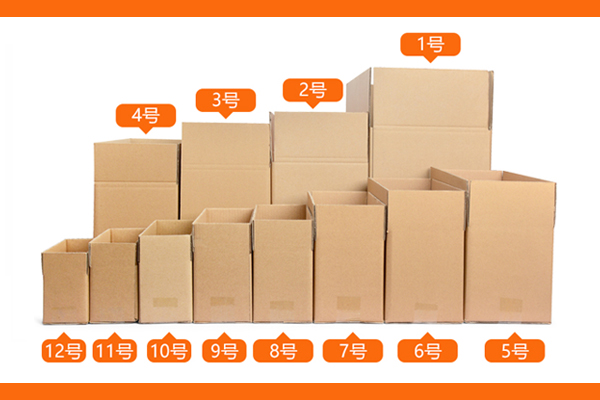

紙箱包裝件按質量分類
1、質量不大于30kg;
2、質量不大于30kg,不大于100kg;
3、質量大于100kg。
紙箱包裝件常做的三種振動試驗
試驗標準
GB/T 4857.7包裝 運輸包裝件基本試驗 第7部分:正弦定頻振動試驗方法
GB/T 4857.10包裝 運輸包裝件基本試驗 第10部分:正弦變頻振動試驗方法
GB/T 4857.23包裝 運輸包裝件基本試驗 第23部分:隨機振動試驗方法
試驗設備

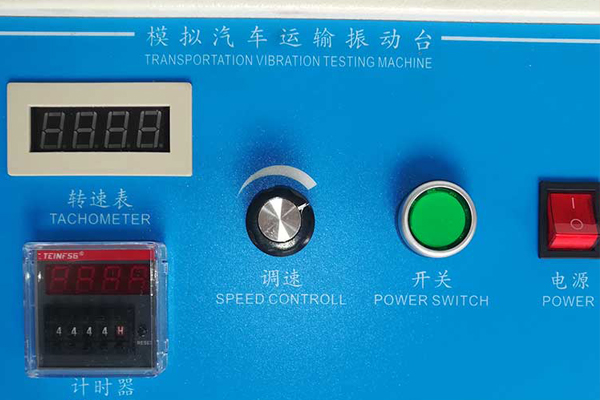

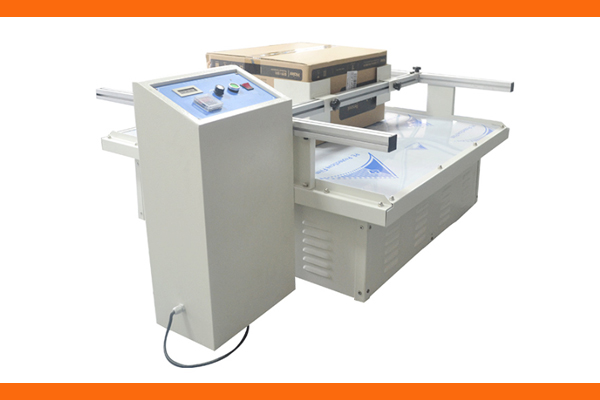

模擬汽車運輸試驗臺
試驗條件
溫度23℃±2℃;濕度50%RH。
正弦定頻振動試驗方法
方法A
1、將試樣品放置在振動臺上,通過操控圍欄使試樣重心點位置盡可能接近振動臺中心。
2、設置振動臺加速度范圍在0.5g~1.0g,并且使試樣不與臺面分離。

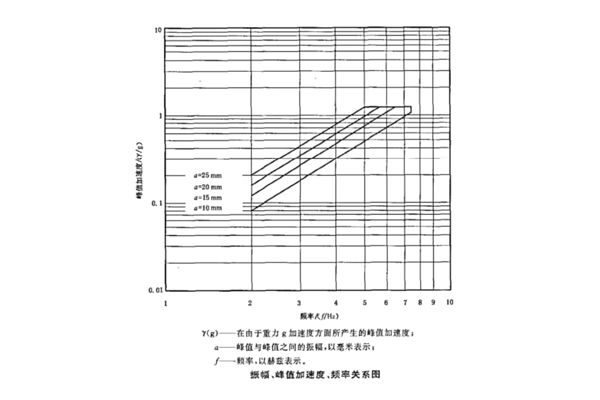

3、選擇一定(正負)峰值之間的位移,在相應的頻率范圍內確定試驗頻率,產生在0.5g~1.0g之間的加速度值內進行測試。
方法B
1、將試樣品放置在振動臺上,通過操控圍欄使試樣重心點位置盡可能接近振動臺中心。
2、操作振動臺,產生可選范圍的加速度,使試樣從臺面分離從而引起相對沖擊。
3、選擇預定的振幅,開始使試樣在2HZ的頻率下振動,冰逐漸提高頻率,直到試樣即將與振動臺分離的狀態為止。
4、在試驗期間,沿試樣底部移動-0.15mm到3.0mm厚,最小寬度為50mm的標準量具,在至少三分之一試樣底面積的部分,插入該量具。
正弦變頻振動試驗方法
方法A
1、將試樣品放置在振動臺上,通過操控圍欄使試樣重心點位置盡可能接近振動臺中心。
2、設置頻率以每分鐘二分之一倍頻程的掃頻速率,在3Hz~100Hz之間進行掃頻試驗,掃頻試驗:3Hz——100Hz——3Hz,重復兩次。
3、使用加速度計測量時,要將加速度計盡可能緊貼到靠近包裝件的振動臺面上,但要有防護措施以防止加速度計與包裝件相接觸。
4、當存在水平振動分量時,由此分量引起的加速度峰值不應大于垂直分量的20%。
方法B
1、按方法A的程序進行試驗,在一個或多個完整 的掃描周期內,采用一個合適的低加速度值(典型的在0.2g-0.5g范圍內),做共振掃頻,并記錄試樣及振動臺上的加速度值。
2、在主共振頻率的±10%范圍內進行共振試驗,也可在第二和第三共振頻率的±10%范圍內進行試驗,在共振頻率上停留15min。
隨機振動試驗方法
1、將試樣品放置在振動臺上,通過操控圍欄使試樣重心點位置盡可能接近振動臺中心。
2、集裝貨載、堆碼振動或單獨的試樣,通常贏使用不固定方式放置,試樣用圍框圍住,以免振動過程中從臺上墜落,調整保護設置位置,使試樣的中心能在各水平方向10mm范圍內作無約束運動。
3、只有當試樣在實際運輸條件下需要固定時,試驗時才將試樣固定放置。

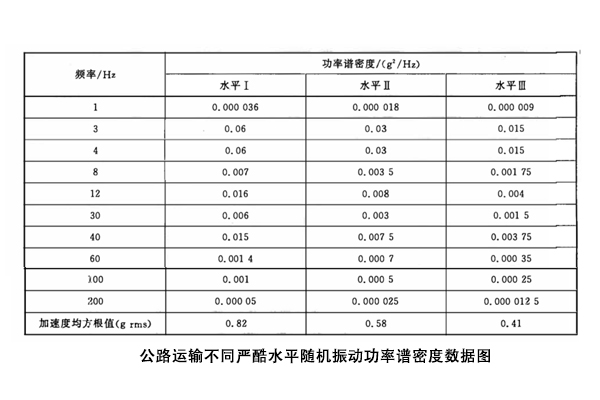

4、試驗開始時,應保證其強度不能超過選擇的PSD曲線強度,應以至少低于預定PSD6dB開始起振動,然后分一步或幾步增加強度直到達到預定值,使閉環控制系統在較低的試驗強度下完成均衡。公路運輸不同嚴酷水平隨機振動功率譜密度如下圖。
5、繼續振動直至完成預定時間180min的隨機振動,或者直到試樣出現預定損傷時停止試驗。這段時間的振動完全是在預定強度下完成的,振動強度調節時間不計在內。
以上就是關于紙箱包裝件常做的三種振動試驗,希望對您有所幫助,廣東優科檢測是獲得CNAS資質認可的EMC電磁兼容第三方檢測機構,可提供紙箱包裝件振動試驗、汽車電子元器件AEC-Q認證正弦掃頻振動試驗、NTC熱敏電阻振動測試、AEC-Q200機械沖擊與振動測試、接線端子沖擊和振動測試等檢測認證服務,并可出具第三方檢測報告,我們期待與您合作。
