什么是ESD靜電放電？

ESD(Electro-Static discharge)的意思是"靜電放電"。

隨著集成電路產業高速發展和生產工藝的逐漸完善，元件集成度越來越高，特征尺寸也越來越小，但電子元件ESD防護能力大大降低。元件中極薄的導電路徑往往不能承受參與其中的高ESD電壓作用，靜電放電過程可持續數納秒至數百納秒，放電電壓可能高達幾百伏甚至上千伏，放電電流可能高達數安培甚至數十安培，電子元件在這樣高壓、大電流的作用下會發生不可逆的破壞，導致產品明顯損壞或功能受損。

靜電在多個領域造成嚴重危害。特別是半導體行業，靜電已經成為集成電路產品的“質量殺手”。在集成電路失效案例中，靜電導致失效的原因占比達40%左右。電子電器產品運行不穩定，甚至損壞，最大的可能原因就是靜電對產品電子元件造成的損害。

電子元器件ESD靜電放電測試方法

ESD產生的原因較多，對于集成電路電子元件產品，常見的ESD 被分類為下列三類，分別是：人體放電模式(HBM, Human Body Model), 機器放電模式(MM, Machine Model)以及元件充電模式(CDM, Charge Device Model)。

人體放電模式（HBM）

人體摩擦產生了電荷突然碰到芯片釋放的電荷導致芯片燒毀擊穿，秋天和別人觸碰經常觸電就是這個原因。業界對HBM的ESD標準也有跡可循(MIL- STD-883C method 3015.7，等效人體電容為100pF，等效人體電阻為1.5Kohm)，或者國際電子工業標準(EIA/JESD22-A114-A)也有規定，看你要follow哪一份了。如果是MIL-STD-883C method 3015.7，它規定小于<2kV的則為Class-1，在2kV~4kV的為class-2，4kV~16kV的為class-3。

機器放電模式（MM）

機器(如robot)移動產生的靜電觸碰芯片時由pin腳釋放，次標準為EIAJ-IC-121 method 20(或者標準EIA/JESD22-A115-A)，等效機器電阻為0 (因?yàn)榻饘?，電容依舊為100pF。由于機器是金屬且電阻為0，所以放電時間很短，幾乎是ms或者us之間。但是更重要的問題是，由于等效電阻為0，所以電流很大，所以即使是200V的MM放電也比2kV的HBM放電的危害大。而且機器本身由于有很多導線互相會產生耦合作用，所以電流會隨時間變化而干擾變化。

元件充電模式（CDM）

電子元器件在生產運輸過程中因?yàn)槟ゲ粱蚱渌蚨谠?nèi)部積累了靜電，但在靜電積累的過程中元件沒有快速釋放電荷的過程，所以本身并未受到損傷。這種帶有靜電的元件的管腳接近或者觸碰到導體或人體時，元件內部的靜電便會瞬間放電，此種模式的放電時間可能只在幾ns內。

電子元器件ESD靜電放電測試常見標準

- GB/T17626.2

- IEC61000-4-2 靜電放電抗擾度測試

- EN61000-4-2

- JESD22-A114F  靜電敏感測試標準-人體模式

- MIL-STD-883K_CHG-2微電子器件試驗方法和程序

- AEC-Q100-002-REV-D

- ANSI-ESDA-JEDEC JS-001-2014

- ESDA STM5.2 JEDEC EIA/JESD22-A115

- AEC-Q100-003

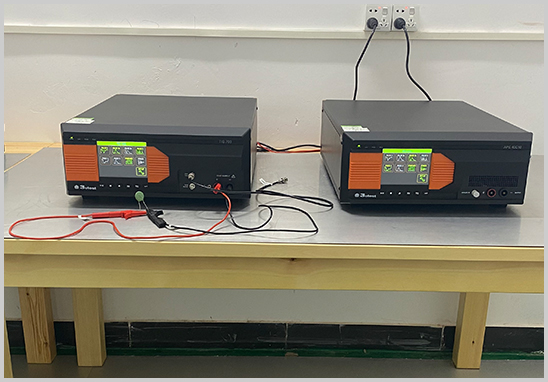

電子元器件ESD靜電放電測試機構

靜電是一種看不見的破壞力，會對電子元器件產生影響。在電子元器件測試過程中，ESD是一項非常關鍵的指標來表征電子元器件的可靠性。優科檢測是專業第三方電子元器件檢測機構，實驗室具備ESD靜電放電測試能力，可提供電子元器件ESD靜電放電測試、二次篩選、失效分析等可靠性驗證服務。
