AEC-Q200-002是無源器件人體模式(HBM)靜電放電(ESD)的測試方法，無源器件AEC-Q200認證需要進行ESD靜電放電測試，優科檢測認證具備AEC-Q200標準全項測試能力，可提供AEC-Q200-002 ESD靜電放電測試服務。

AEC-Q200-002 ESD靜電放電測試對象

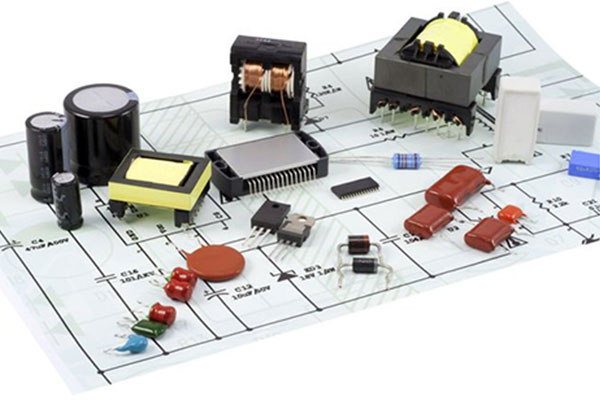

鉭電容和陶瓷電容、鋁電解電容、薄膜電容、電感/變壓器、R-C/C/R、電阻、熱敏電阻、可調電容、可調電阻、壓敏電阻、陶瓷晶振、EMI濾波器、聚合物自恢復保險絲。

AEC-Q200-002 ESD靜電放電測試樣品要求

每一個樣品組由15個器件組成。

每個樣品組在同一電壓等級下的應力測試，使用所有引腳和/或端子組合。每個電壓等級的應力測試，建議使用新樣品組。如果同一個樣品組中的所有器件在經過指定等級的電壓后均能符合驗收標準要求，那么該樣品組允許使用于下一個應力等級。

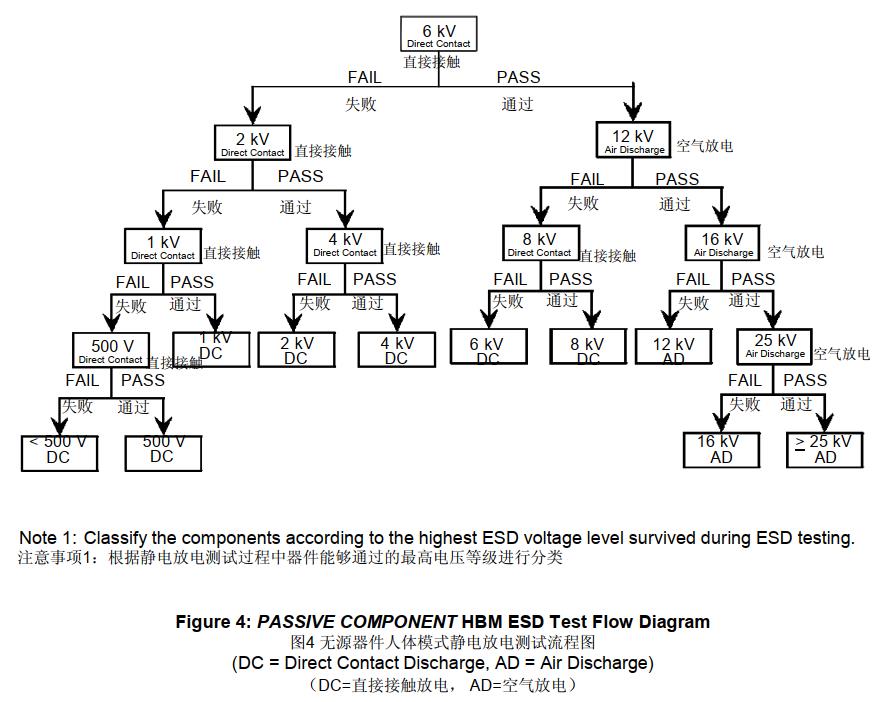

AEC-Q200-002 ESD靜電放電測試項目

Direct Contact Discharge: 直接接觸放電

Air Discharge: 空氣放電

AEC-Q200-002 ESD靜電放電測試失效標準

如果在受到靜電放電脈沖影響后，器件如不能通過以下任一標準，器件都將被認為失效：

1. 器件超出允許的變化值。

在適用的用戶器件規格中應規定詳細的參數及允許的變化值。 在初始參數測試中， 應為每一個器件建立一個數據記錄，列出相應的參數測量值。此數據記錄將被拿來與最終的電氣測試驗證中測試中測量出來的參數進行比較，以確定變化值。器件超過允許的變化值將定義為失效。

2. 器件不再符合用戶器件規格的要求。

應根據適用的用戶器件規格進行完整的參數測試（初始及最終電氣驗證）。

AEC-Q200-002 ESD靜電放電測試驗收標準

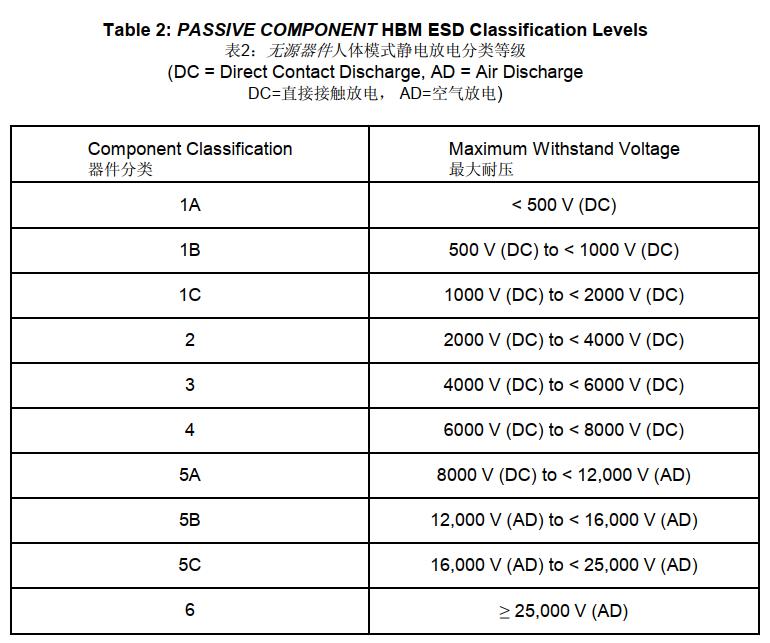

只有所有試驗器件通過了某個電壓等級，才可判定該器件通過了該電壓等級。所有使用的樣品都必須符合規定的測量要求和規定的失效標準要求。使用表2中定義的分類等級，根據靜電放電測試過程中器件能夠通過的最高電壓等級進行分類。供應商應對每個器件的靜電放電耐壓性能進行定義。

AEC-Q200-002 ESD靜電放電測試報告辦理流程

1. 前期咨詢：提供需委托檢測項目、測試條件或測試標準；

2. 評估報價：根據檢測要求、樣品規格及參數評估報價；

3. 填寫委托書：向優科發起檢測申請，填寫委托書（會有專人指導填寫）；

4. 付款及提供樣品資料：按照協定報價支付費用，按要求提供足夠數量的樣品及產品資料；

5. 安排檢測：按委托要求對產品進行檢測；

6. 出具報告：依據檢測數據出具報告，將報告、發票及樣品回寄客戶。
